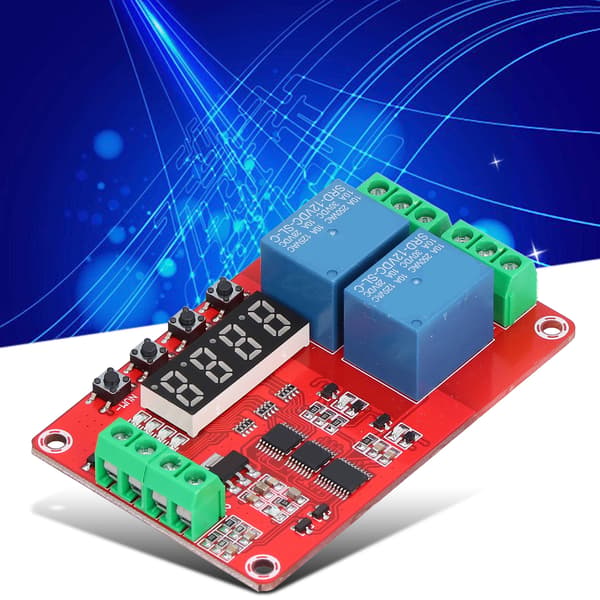

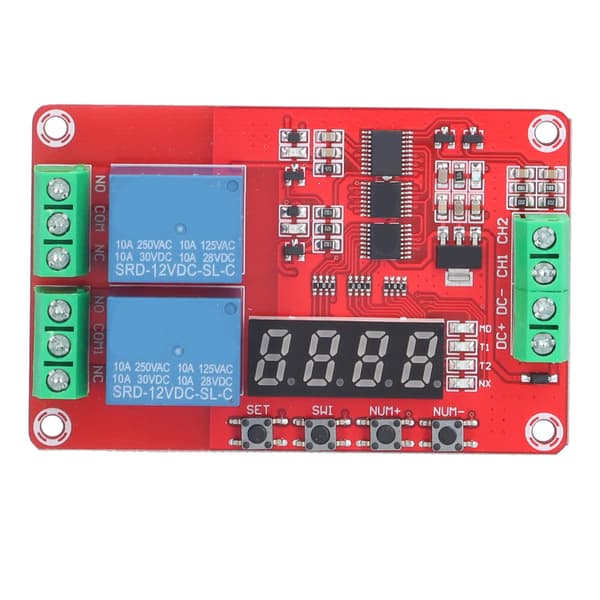

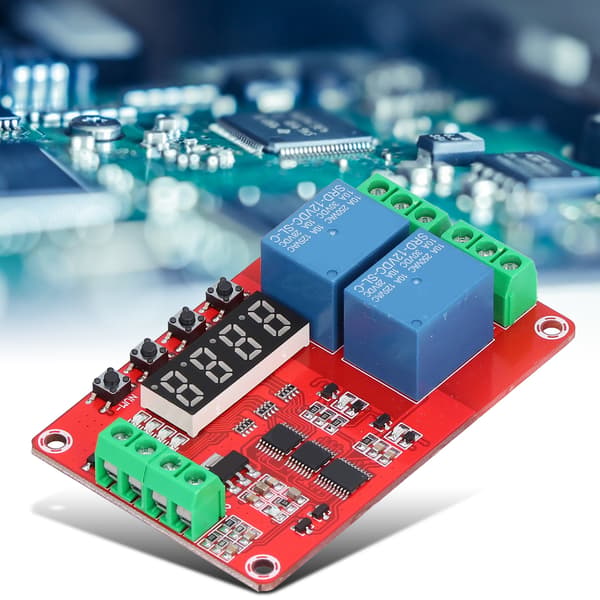

Dette tidsforsinkelsesrelæ tilbyder alsidige kontrolmuligheder med 5V, 12V og 24V modulvalg for at imødekomme dine mange behov. Brugeren kan nemt vælge en af 20 funktioner via knappen og displayet, indstille og gemme funktionsparametre og se aktuelle funktionsparametre. Tidsindstillingen kan justeres med minimum 0,1 sekund, med en nøjagtighed bedre end 0,01 sekund. Den normalt åbne port understøtter en maksimal belastningskapacitet på DC 0-30V/10A og AC 0-250V/10A, mens den normalt lukkede port understøtter DC 0-28V/10A og AC 0-125V/10A.

Specifikation:

Varetype: Tidsforsinkelsesrelæ

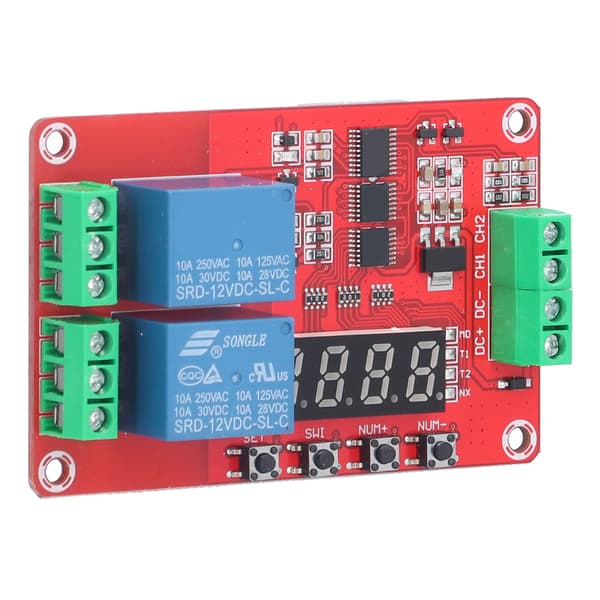

Modulstyringsterminal: 3-leder interface, alle interfaces har ledningsterminaler for brugerens bekvemmelighed.

1. DC+: DC strømforsyning positiv (5V, 12V, 24V moduler tilgængelige)

2. DC-: Negativ pol af DC strømforsyning

3. CH1: Indgangsdetekteringsinterface 1, aktiv ved højt niveau

4. CH2: Indgangsdetekteringsinterface 2, aktiv ved højt niveau

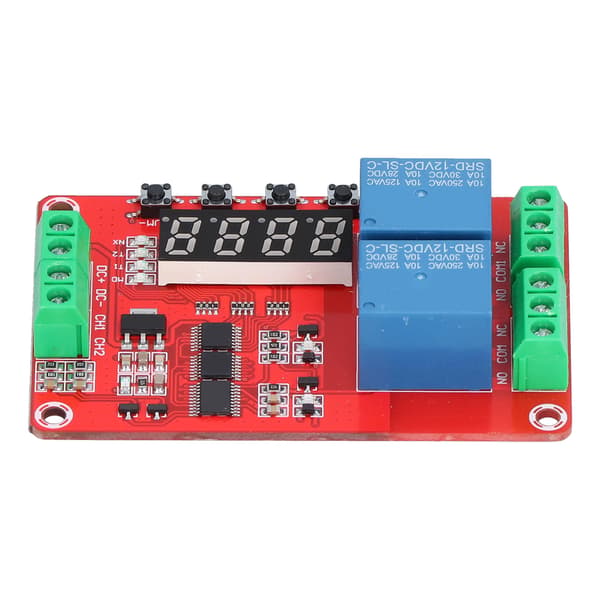

Relæudgangsterminal: 6-leder interface, alle interfaces har ledningsterminaler.

1. NO1: Relæ normalt åben interface 1, hænger i luften før relæet lukker, kortslutter med COM1 efter lukning

2. COM1: Relæ fælles interface 1

3. NC1: Relæ normalt lukket interface 1, kortslutter med COM1 før relæet lukker, hænger i luften efter lukning

4. NO2: Relæ normalt åben interface 2, hænger i luften før relæet lukker, kortslutter med COM2 efter lukning

5. COM2: Relæ fælles interface 2

6. NC2: Relæ normalt lukket interface 2, kortslutter med COM2 før relæet lukker, hænger i luften efter lukning

Belastningskapacitet:

Normalt åben port maksimum: DC 0-30V/10A, AC 0-250V/10A

Normalt lukket port maksimum: DC 0-28V/10A, AC 0-125V/10A

Funktionsoversigt:

Brugeren vælger mellem 20 funktioner via knap og display, indstiller og gemmer parametre eller ser aktuelle funktionsparametre. Tidsindstillingen kan justeres ned til 0,1 sekund, med en nøjagtighed bedre end 0,01 sekund. Indstillingsvejledninger kan fås fra sælgeren. Bemærk: Funktioner 1-8 starter automatisk ved opstart; funktioner 9-18 kræver et høj-niveau pulssignal (høj-niveau varighed mindst 20ms) for at udløse start; funktioner 19-20 kræver kontinuerligt højt niveau.

Funktion 1: Tidsbestemt tilkobling - Efter opstart forsinkes T1 tid, hvorefter relæet trækker ind, T1 kan justeres fra 0,1 sekund til 270 timer. Et høj-niveau pulssignal til CH1 gentager funktionen.

Funktion 2: Tidsbestemt frakobling - Ved opstart lukker relæet, efter forsinkelse T1 tid frakobles relæet, T1 kan justeres fra 0,1 sekund til 270 timer. Et høj-niveau pulssignal til CH1 gentager funktionen.

Funktion 3: Tidsbestemt tilkobling derefter frakobling - Efter opstart forbliver relæet åbent, trækker ind efter T1, frakobles efter T2, med T1 og T2 justerbare fra 0,1 sekund til 270 timer. Et høj-niveau pulssignal til CH1 gentager funktionen.

Funktion 4: Tidsbestemt frakobling derefter tilkobling - Efter opstart lukker relæet øjeblikkeligt, frakobles efter T1, derefter trækker ind efter T2, med T1 og T2 justerbare fra 0,1 sekund til 270 timer. Et høj-niveau pulssignal til CH1 gentager funktionen.

Funktion 5: Uendelig sløjfe timingtilstand 1 - Efter opstart forbliver relæet åbent, tænder efter T1, slukker efter T2, gentager cyklussen. T1 og T2 justerbare fra 0,1 sekund til 270 timer. Et høj-niveau pulssignal til CH1 genstarter funktionen.

Funktion 6: Uendelig sløjfe timingtilstand 2 - Efter opstart lukker relæet øjeblikkeligt, frakobles efter T1, derefter lukker efter T2, gentager cyklussen. T1 og T2 justerbare fra 0,1 sekund til 270 timer. Et høj-niveau pulssignal til CH1 genstarter funktionen.

Funktion 7: Begrænset cyklus timingtilstand 1 - Baseret på funktion 5, tilføjer cyklustæller. T1 og T2 justerbare fra 0,1 sekund til 9999 sekunder, cyklustæller NX justerbar fra 1 til 9999 gange. Et høj-niveau pulssignal til CH1 genstarter funktionen.

Funktion 8: Begrænset cyklus timingtilstand 2 - Baseret på funktion 6, tilføjer cyklustæller. T1 og T2 justerbare fra 0,1 sekund til 9999 sekunder, cyklustæller NX justerbar fra 1 til 9999 gange. Et høj-niveau pulssignal til CH1 genstarter funktionen.

Funktion 9: Selvspærrende relætilstand - Et høj-niveau pulssignal til CH1 trækker relæet ind, et andet høj-niveau pulssignal frakobler det.

Funktion 10: Udløserrelætilstand - Et høj-niveau signal til CH1 lukker relæet, når højt niveau forsvinder, frakobles relæet.

Funktion 11: Udløser tidsbestemt tilkobling - Efter opstart er relæet inaktivt. Et høj-niveau pulssignal til CH1 forsinker T1, derefter trækker ind, T1 kan justeres fra 0,1 sekund til 270 timer. Gentagelse af pulsen gentager funktionen.

Funktion 12: Udløser tidsbestemt frakobling - Efter opstart er relæet inaktivt. Et høj-niveau pulssignal til CH1 lukker relæet, efter T1 frakobles, T1 kan justeres fra 0,1 sekund til 270 timer. Gentagelse af pulsen gentager funktionen.

Funktion 13: Udløser tidsbestemt tilkobling derefter frakobling - Efter opstart er relæet inaktivt. Et høj-niveau pulssignal til CH1 trækker ind efter T1, frakobles efter T2, med T1 og T2 justerbare fra 0,1 sekund til 270 timer. Gentagelse af pulsen gentager funktionen.

Funktion 14: Udløser tidsbestemt frakobling derefter tilkobling - Efter opstart er relæet inaktivt. Et høj-niveau pulssignal til CH1 lukker relæet øjeblikkeligt, frakobles efter T1, derefter trækker ind efter T2, med T1 og T2 justerbare fra 0,1 sekund til 270 timer. Gentagelse af pulsen gentager funktionen.

Funktion 15: Uendelig sløjfe timingtilstand 1 - Efter opstart er relæet inaktivt. Et høj-niveau pulssignal til CH1 lukker relæet efter T1, frakobles efter T2, gentager cyklussen. T1 og T2 justerbare fra 0,1 sekund til 270 timer. Gentagelse af pulsen genstarter funktionen.

Funktion 16: Uendelig sløjfe timingtilstand 2 - Efter opstart er relæet inaktivt. Et høj-niveau pulssignal til CH1 lukker relæet øjeblikkeligt, frakobles efter T1, derefter lukker efter T2, gentager cyklussen. T1 og T2 justerbare fra 0,1 sekund til 270 timer. Gentagelse af pulsen genstarter funktionen.

Funktion 17: Begrænset cyklus timingtilstand 1 - Baseret på funktion 15, tilføjer cyklustæller. T1 og T2 justerbare fra 0,1 sekund til 9999 sekunder, cyklustæller NX justerbar fra 1 til 9999 gange. Gentagelse af pulsen genstarter funktionen.

Funktion 18: Begrænset cyklus timingtilstand 2 - Baseret på funktion 16, tilføjer cyklustæller. T1 og T2 justerbare fra 0,1 sekund til 9999 sekunder, cyklustæller NX justerbar fra 1 til 9999 gange. Gentagelse af pulsen genstarter funktionen.

Funktion 19: Betinget cyklustilstand 1 - Ved opstart frakobles relæet. Et høj-niveau signal til CH1 lukker relæet efter T1, frakobles efter T2, gentager så længe højt niveau varer. T1 og T2 justerbare fra 0,1 sekund til 270 timer. Hvis højt niveau forsvinder, frakobles relæet øjeblikkeligt, og funktionen nulstilles.

Funktion 20: Betinget cyklustilstand 2 - Ved opstart frakobles relæet. Et høj-niveau signal til CH1 lukker relæet, frakobles efter T1, derefter lukker efter T2, gentager så længe højt niveau varer. T1 og T2 justerbare fra 0,1 sekund til 270 timer. Hvis højt niveau forsvinder, frakobles relæet øjeblikkeligt, og funktionen nulstilles.

Pakkeliste:

1 x Tidsforsinkelsesrelæ

Bemærk: Funktion 1-8 starter automatisk ved opstart. Funktion 9-18 kræver et høj-niveau pulssignal (varighed mindst 20ms) for at udløse start. Funktion 19-20 kræver kontinuerligt højt niveau.
