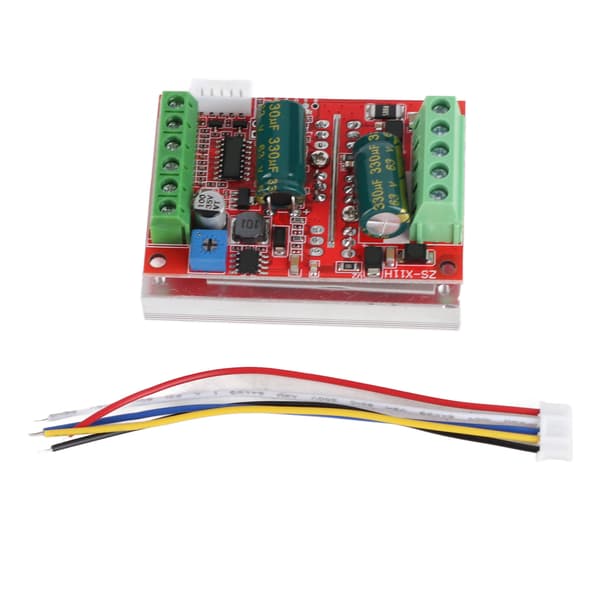

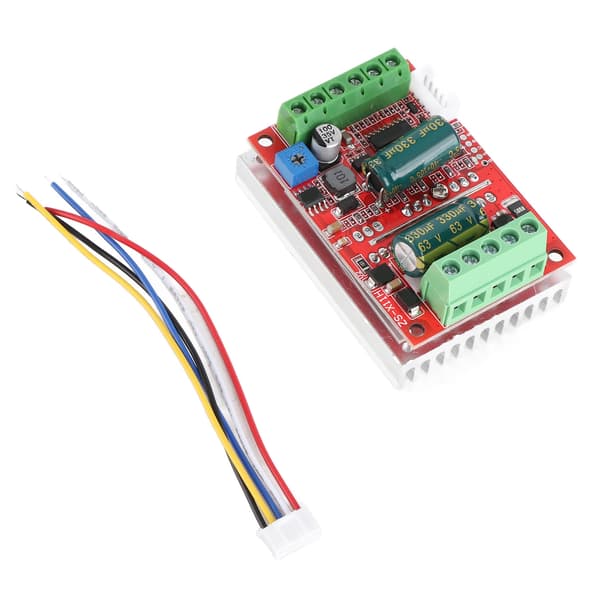

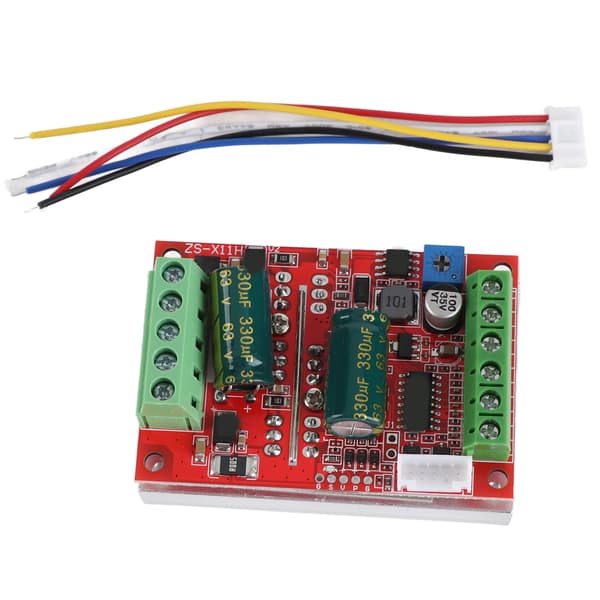

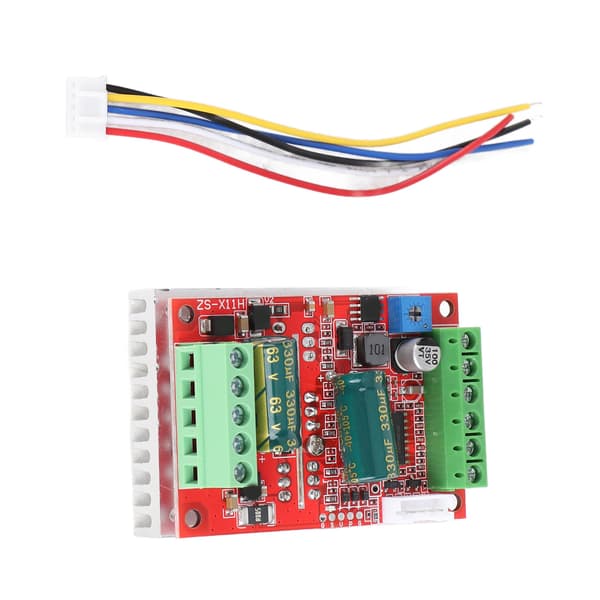

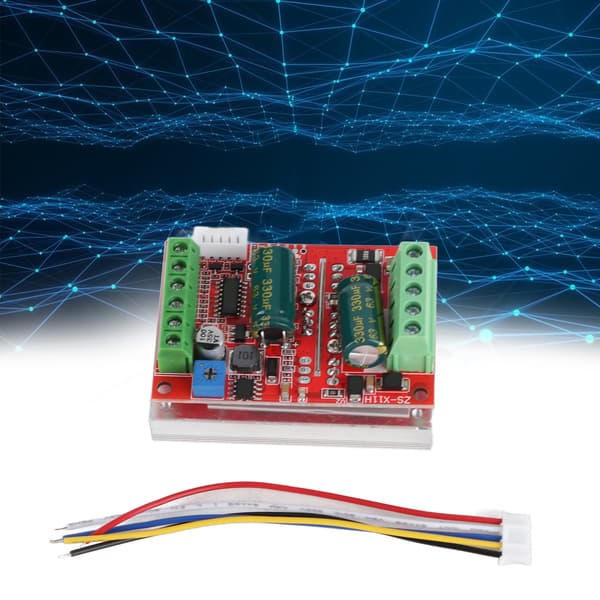

Denne motorcontroller har et humaniseret design med en terminalgrænseflade, en standard køleplade og et integreret hastighedspotentiometer på kortet. Den anvender fuld chip-teknologi for stabil ydeevne, tilbyder frem- og tilbagefunktioner, en bremsefunktion og en Hall børsteløs controller til præcis motorhastighedskontrol. Det brede spændingsområde på 6-60V og den høje effekt på 400W gør den velegnet til forskellige DC trefasede børsteløse motorer med Hall-sensorer. Den understøtter PLC 0-5V analog kontrol og PWM til 0-5V kontrol, hvilket muliggør bekvem betjening, når strømmen er tændt, hvilket sparer tid og kræfter. Maskinen inkluderer tre relativt tykke faseledninger, og driverkortet har tilsvarende faseledningsgrænseflader markeret som MA, MB, MC og mere.

Specifikation

Varetype: Motorcontroller

Materiale: PCB

Formål: Motorcontroller

Maksimal strøm: Nominel 16A, Maksimal 20A

Maksimal effekt: 400W

Overstrømsbeskyttelse: Ja

Pakkeliste

1 x Motorcontroller

1 x Terminalkabel

Bemærk

1. Denne driver er et DC trefaset børsteløst kontrolkort og kræver, at motoren har en Hall-sensor for at fungere normalt.

2. Denne driver er kun egnet til DC børsteløse og Hall-motorer med en elektrisk vinkel på 120 grader.

3. Når PWM-signalet indføres fra de 2 porte på bundkortet P G (det indbyggede potentiometer på kortet er justeret til minimum, og den korte grænseflade på kortet er kortsluttet på samme tid, ledningsføringen er vist i figuren ovenfor), er amplituden 2,5-5V, og frekvensen er 50HZ-20KHZ.

4. Når den eksterne analoge 0-5V indgang bruges, indføres den fra de 2 terminalporte på hovedkortet (potentiometeret på kortet er justeret til minimum, ledningsføringen er vist med den stiplede linje i figuren ovenfor).

5. Når det eksterne potentiometer bruges til at justere hastigheden, skal det tilsluttes de 3 terminalporte på hovedkortet (potentiometeret på kortet er justeret til minimum, og ledningsføringen er angivet af potentiometeret på billedet).

6. Frem- og tilbagekørsel og stop jordes via en kontakt (0 potentiale). Det lave niveau er gyldigt, og den eksterne MCU kan også give et lavt niveau signal. Bremsen er forbundet til en 5V højniveau effektiv via en kontakt. Den forreste række af ledningsterminaler er alle svage strømsignaler, der direkte indføres til MCU-hovedkontrollen, og kan ikke berøres eller forbindes med høj spænding og stærk strøm.

7. Når PWM-signalet indføres fra de 2 porte på bundkortet PG (det indbyggede potentiometer på kortet er justeret til minimum, og den korte grænseflade på kortet er kortsluttet på samme tid som vist i figuren ovenfor), er amplituden 2,5-5V, og frekvensen er 50HZ-20KHZ.

8. Når den eksterne analoge 0-5V indgang bruges, indføres den fra de 2 terminalporte på hovedkortet (potentiometeret på kortet er justeret til minimum, ledningsføringen er vist med den stiplede linje i figuren ovenfor).
