KONSTRUKTION:

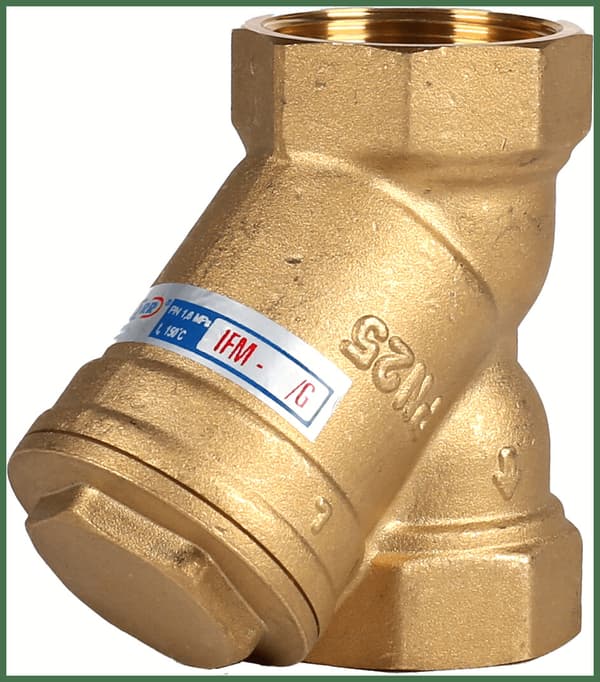

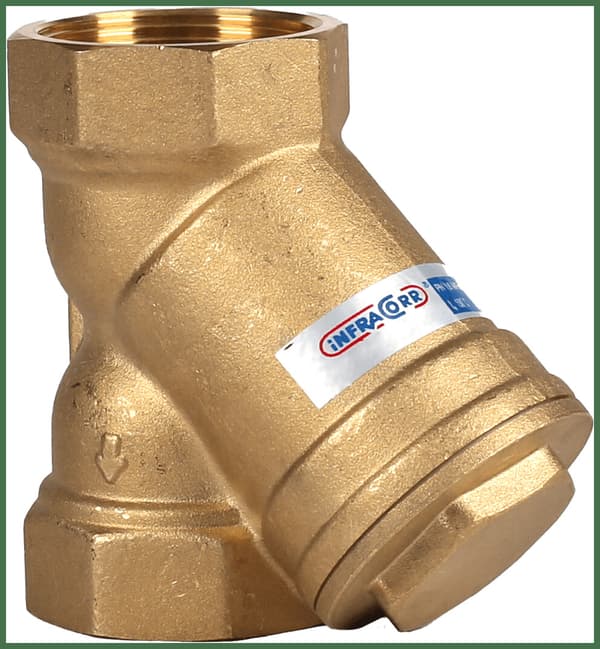

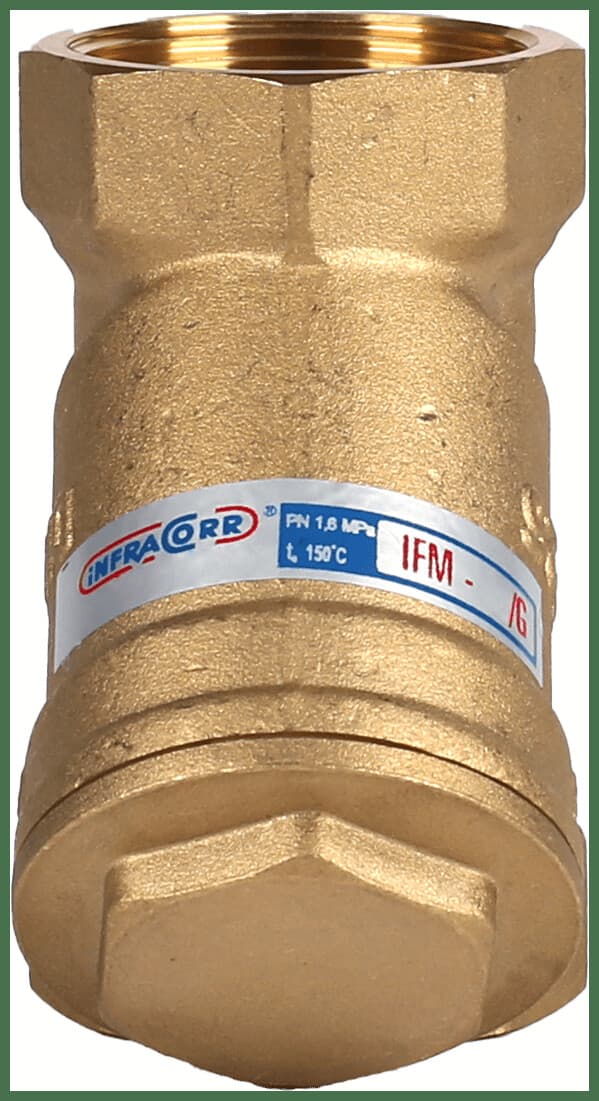

Magnetfilteret består af et hus, et dæksel, en netindsats, en magnetisk indsats, tætninger og fastgørelseselementer. Hus og dæksel er fremstillet som støbegods af Zl 250 støbejern, Zs 50007 kugleformet støbejern eller MK-80 siliciummessing. Filtre lavet af messing har gevindforbindelser. Magnetindsatsen er en stak af ferritmagneter, der er anbragt koaksialt på en messingringdorn, adskilt fra hinanden af afstandsholdere. Tykkelsen af afstandsholderne er lig med magneternes tykkelse, og deres udvendige diameter er mindre end magneternes diameter. Denne konstruktion af stakken muliggør opdeling af arbejdsområdet i to dele: - området for induktion af dipolmomentet, der er placeret uden for magneternes omkreds - det magnetiske indfangningsområde, der er placeret mellem magneternes poler. Den magnetiske indsats indtager en central position inde i netindsatsen. Netindsatsen er lavet af rustfrit stålnet med en densitet på 100 til 600 mesh/cm², dækket med perforeret metalplade i tilfælde af IFM/K eller en tarmanidramme til IFM.
FUNKTIONSPRINCIP:
IFM-magnetfiltre fungerer i en totrinsrensning af vandet, der strømmer gennem filteret: mekanisk og magnetisk. Vandstrømmen, der strømmer ind i filterets indre, ledes mod området med magnetfeltets interaktion. Den magnetiske stak genererer et felt på omkring 0,1 T uden for magnetkredsløbet, som tiltrækker korrosionsprodukter. Mellem magneterne, i de såkaldte magnetfælder, hvor feltet er stærkere - omkring 0,5 T, indfanges magnetiske slampartikler dispergeret i vand. Forurenende stoffer, der ikke er følsomme over for magnetfeltet, separeres mekanisk på filternet.
INSTALLATION:
Magnetiske filtre skal installeres på rørledninger, så vandretningen stemmer overens med pilen på skroget, og dækslet er placeret i bunden af filteret. Filtre kan installeres på vandrette og lodrette rørledninger.
BETJENING:
Efter installation og opstart kræver magnetfilteret ingen vedligeholdelse bortset fra periodisk rengøring af nettet og de magnetiske indsatser. Efter at filteret er frakoblet systemet, skrues dækslet af skroget, dækslet fjernes sammen med den magnetiske indsats, og netindsatsen fjernes. Rengør netindsatsen mekanisk, og skyl den under en vandstråle. Kontroller, om sien ikke er deformeret eller revet i stykker. Kontroller pakningernes tekniske tilstand. I tilfælde af skader skal netindsatsen og pakningerne udskiftes. Rengøring af magnetindsatsen skal udføres med en børste under en vandstråle. Under rengøringen må magnetindsatsen ikke afmonteres fra dækslet. Magnetindsatsen skal beskyttes mod stærke mekaniske stød. Rengjorte og teknisk korrekte filterelementer skal samles i omvendt rækkefølge.
Det anbefales at bruge IFM-filtre:
*foran pumper,
*foran styrings-, måle- og reguleringsarmaturer
*foran magnetisatorer - for at beskytte magnetstakken mod ferromagnetiske aflejringer, der forstyrrer enhedens drift.
