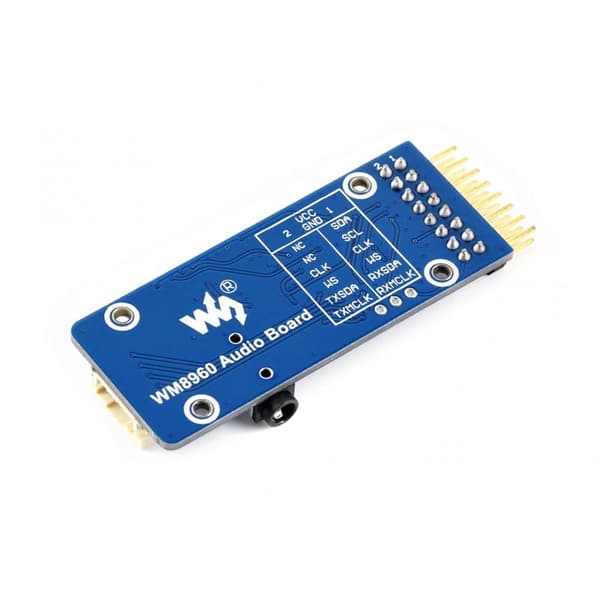

Et modul med en WM8960 lydkodekchip, der muliggør stereolydkodning/dekodning, og en integreret 1W forstærker, som har nok kraft til at drive små højttalere eller hovedtelefoner. Kortet inkluderer også en mikrofon af god kvalitet.

Modulspecifikation:

codec: WM8960

driftsspænding: 3,3V

modulstyringsgrænseflade: i2C lydgrænseflade: I2S

lydformat: WAV DAC signal-støjforhold: 98dB ADC signal-støjforhold: 94dB

indbygget MEMS-mikrofon af høj kvalitet
• 3,5 mm 4-bens stik, der bruges til at tilslutte hovedtelefoner med en mikrofon
hovedtelefonforstærker: 40mW (16Ω@3,3V)
• højttalerforstærker: 1W pr. kanal (8Ω BTL) udgang muliggør tilslutning af stereohøjttalere modulet understøtter typiske samplingfrekvenser 8/11.025/22.05/44.1/48KHz
understøttede stereoeffekter f.eks. 3D surround
• tilgængelige eksempler på betjening ved hjælp af STM32 optagelse, afspilning, I2S, SAI
• Moduldimensioner:
• Wiki:
• WM8960_Audio_Board
• Sættet indeholder:
• Modul med lydstereo-codec WM8960 x 1

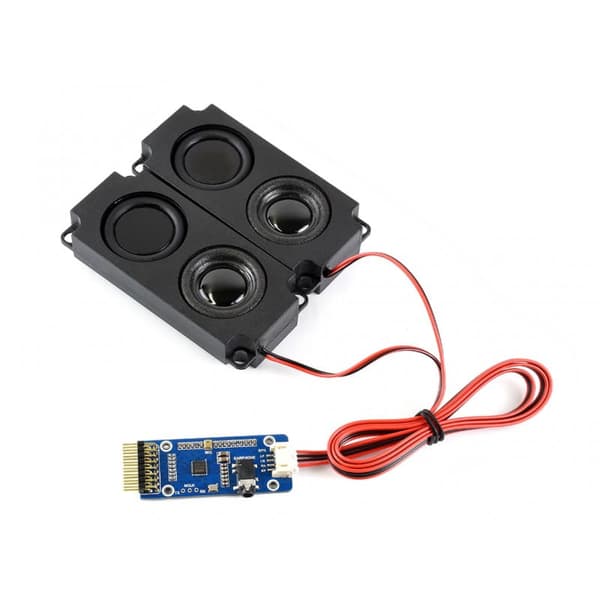

Sættet indeholder ikke højttalere, som kan købes separat i vores butik:

/pl/p/Glosniki-5W-8%CE%A9/2149

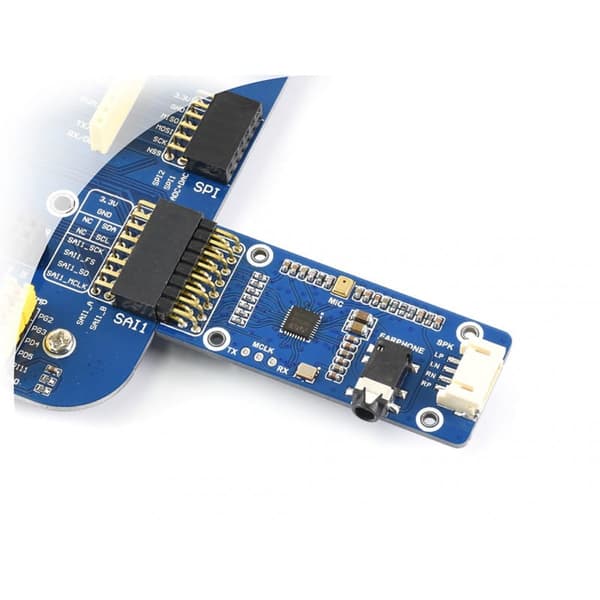

Modulet passer direkte i udviklingssættene:

OPEN429I

og
• OPEN746I, og for dem er der også tilgængelige eksempler på betjening.
