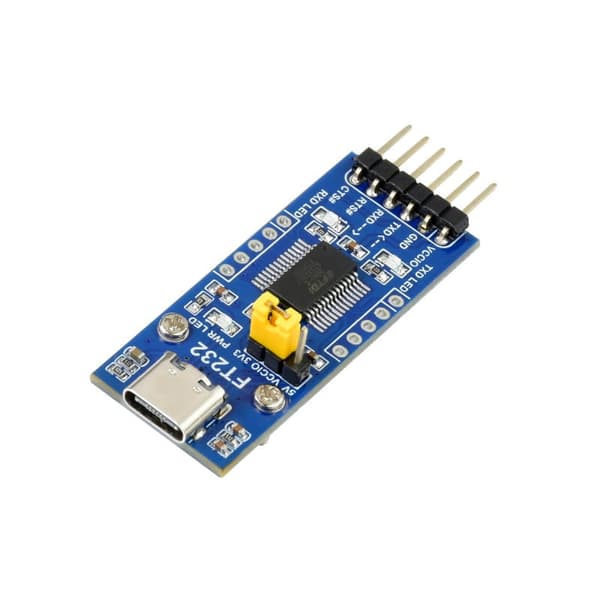

FT232 USB UART-kort (Type C), USB til UART (TTL) kommunikationsmodul, USB-C-stik

FT232 USB-C til UART-modul anvender FT232RL, kompatibel med 3,3V/5V logikniveau.

Modulspecifikation:

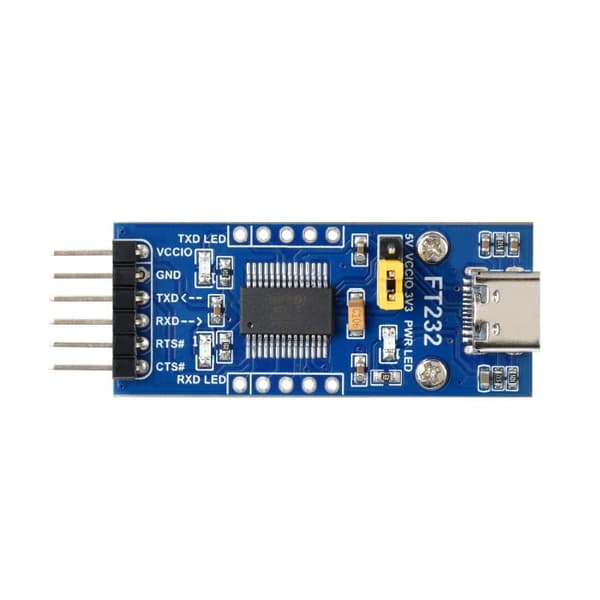

• Original FT232RL Understøtter Mac OS, Linux, Android, WinCE, Windows 7/8/8.1/10/11... 3x LED-indikatorer: TXD, RXD, PWR Ben tilgængelige på pinheadere: TXD, RXD, RTS#, CTS#

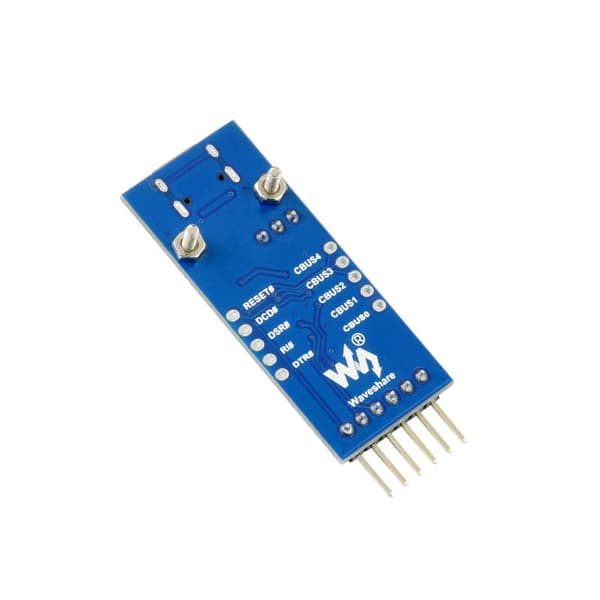

• De resterende ben er tilgængelige på borede huller og kan nemt tilsluttes brugerens applikationssystem (pinout'en er i overensstemmelse med universalkortet (prototype) VCCIO strømforsyningstilstand ved at indstille jumperen:
• VCCIO-5 V: udgang 5 V VCCIO-3.3 V: udgang 3.3 V
• Hardwareforbindelse - i tilfælde af arbejde med MCU:

VCCIO ↔ Udgang 3.3V eller 5V (modulet strømforsynes fra USB, og jumperen på kortet skal kortsluttes til 3.3V eller 5V)

GND ↔ GND

TXD ↔ MCU.RX (signal retning: MCU.RX <<< FT232 << PC.TX) RXD ↔ MCU.TX (signalretning signal: MCU.TX >> FT232 >> PC.RX)

RTS ↔ MCU.CTS (signalretning: MCU.CTS << FT232 << PC.RTS)

CTS ↔ MCU.RTS (signalretning: MCU.RTS >> FT232 >> PC.CTS)

FT232 løsning:
• Logikdiagram:

Mål:

Sættet indeholder:

FT232 USB UART-kort (Type C) x1 6-bens specialstik jumperkabel x1

5-bens hanstik og 5-bens hunstik x2

BEMÆRK: Modulet er KUN kompatibelt med TTL. For at undgå skader må det ikke tilsluttes direkte til RS232-kredsløbet.

Wiki: FT232_USB_UART_Board_(Type_C)
