Enfaset. Med tidslås.

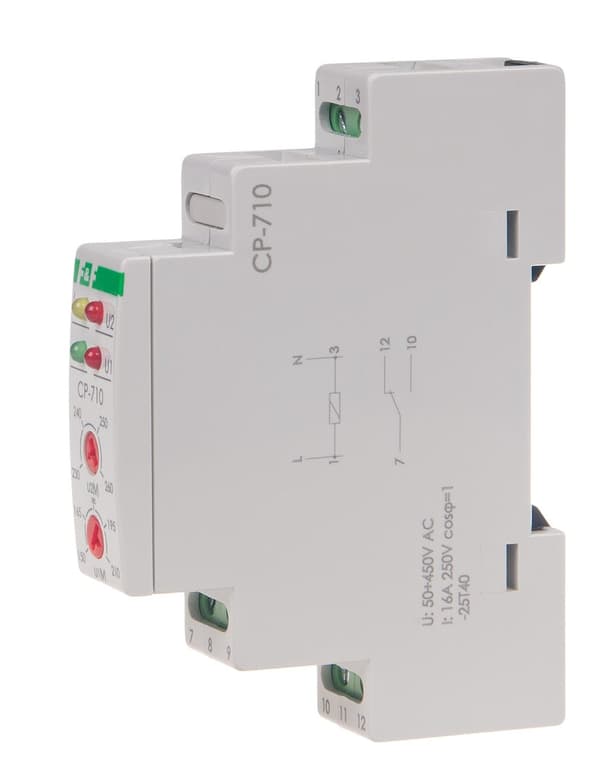

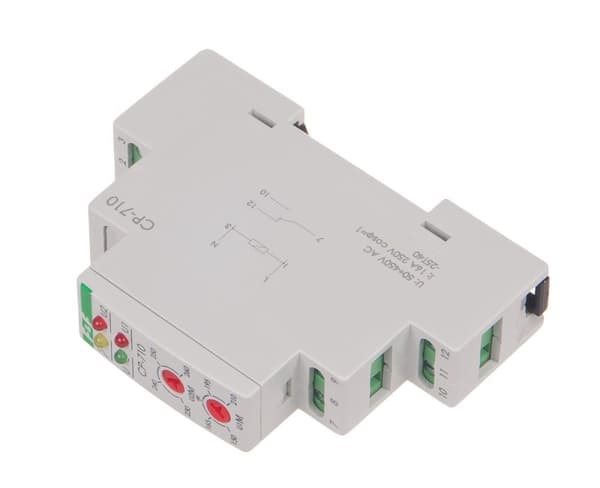

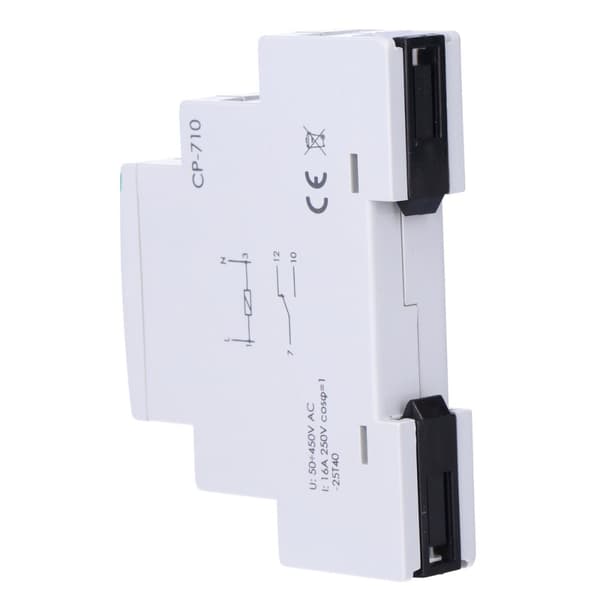

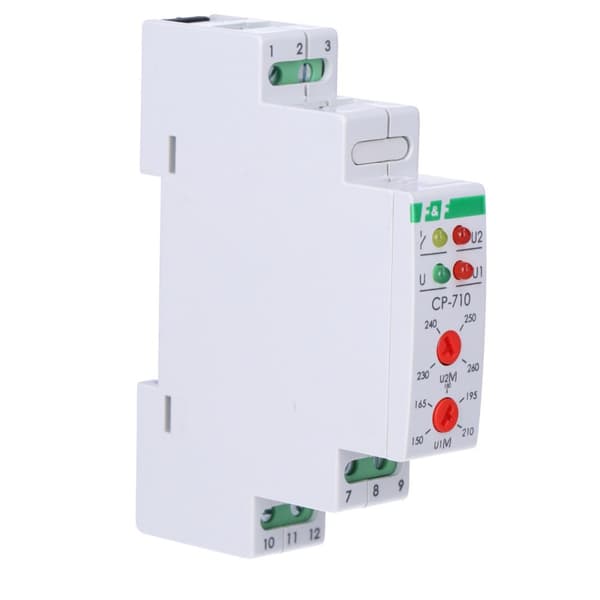

CP-710 spændingsrelæet bruges til at styre spændingen i et enfaset netværk og beskytte enfasede modtagere mod virkningerne af en spændingsforøgelse eller -fald ud over de indstillede værdier.
Betjening

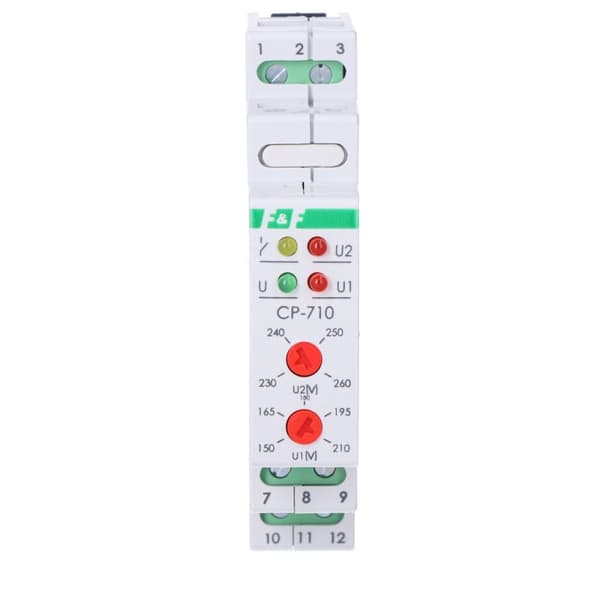

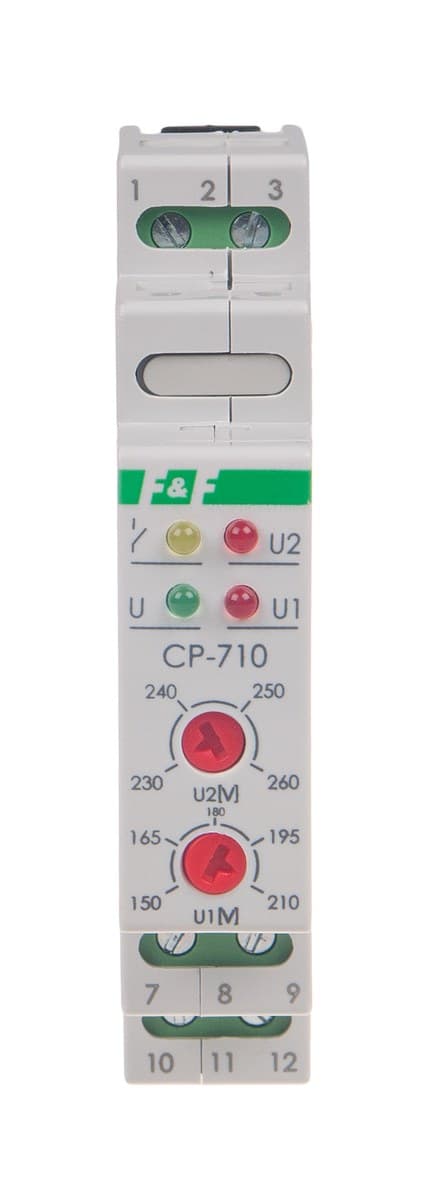

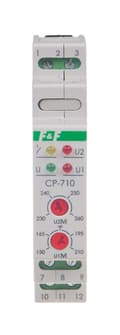

De nedre (U1) og øvre (U2) spændingstærskler indstilles ved hjælp af potentiometre. Dette er det såkaldte spændingsvindue, inden for hvilket der kan forekomme ændringer i forsyningsspændingen, som ikke får relæet til at fungere. Den korrekte modtagerspænding signaleres ved, at den gule LED lyser (kontaktposition 7-10). En ændring i forsyningsspændingen over eller under de indstillede spændingstærskler vil få relæet til at fungere (kontakten skifter til position 7-12). Et spændingsfald under den indstillede U1-værdi signaleres af den røde LED (U1). En stigning i spændingen over den indstillede U2-værdi signaleres af den røde LED (U2). Relækontakten skifter automatisk tilbage, når den korrekte spænding er genoprettet.

Relæet kan forsynes med en spænding på op til 450 V~. Dette giver effektiv beskyttelse af modtageren, selv når spændingen stiger over de tilladte standarder. Enheden er beskyttet mod ændring af strømforsyningens polaritet - dette vil ikke ødelægge ("brænde") relæet.
På grund af ustabil spænding i netværket og hyppige ændringer i forsyningsspændingen ud over de indstillede spændingsvinduegrænser (minimum 10 gange inden for 1 minut) låser relæet i 10 minutter (kontakten forbliver i position 7-12). Dette forhindrer for hyppig, cyklisk tænding og slukning af den tilsluttede modtager. Låsestatus signaleres af den gule LED.
