Beskrivelse:

Solpanelstyringsmodulet er designet til at fungere med 6V til 24V paneler. Den kan oplade 3,7V Li-batterier fra panelet eller via USB. Modulet leverer en udgangsspænding på 5V med en effektivitet på 1A.

Modulet har et intelligent system til den bedst mulige valg af panelbelastningen for at opnå den højest mulige MPPT-effekt (Maximum Power Point Tracking).

Den har mange beskyttelser, der giver dig mulighed for sikkert at bruge solenergi.

Egenskaber:

MPPT (Maximum Power Point Tracking) understøtter maksimal effektivitet.
• Batteriopladning fra panelet eller USB. 6V - 24V solpaneler. MPPT-afbryder på printkortet.
To 5V guldbens- og USB-udgangsspændingsstik.
• Indeholder kondensatorer af høj kvalitet for at minimere interferens.
14500 batteriholder og PH2.0-stik.
• LED-indikatorer til overvågning af modulets drift. Beskyttelseskredsløb: mod overopladning / overafladning / omvendt tilslutning / temperatur / overstrøm.
• Specifikation:
• Indgangsspænding fra panel: 6V~24V Micro USB-indgangsspænding (USB IN): 5V
• Pinheader/USB-udgang (USB OUT): 5V 1A Opladeafbrydelsesspænding: 4,2V±1％
• Afladningsspænding: 2,9V±1％ Opladeeffektivitet fra panel: ~78%
• Opladeeffektivitet fra USB: ~82% ACU-konverteringseffektivitet -> UD: ~86%
• Maksimal lækstrøm: <2mA Temperaturområde: -40℃~85℃

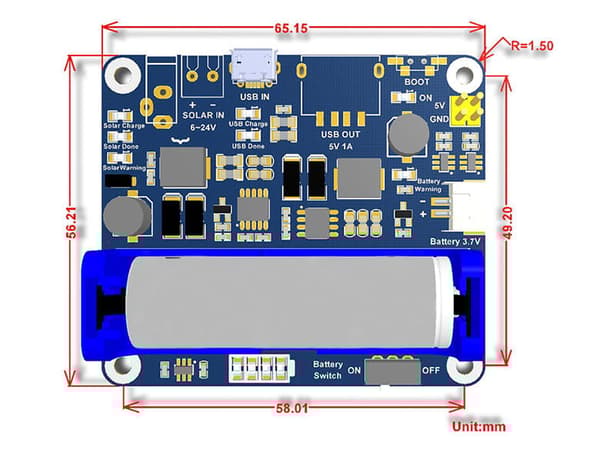

• Mål: 65,2 mm × 56,2 mm × 22,9 mm Stikdimensioner til paneltilslutning: 3,5x1,35 mm DC3513

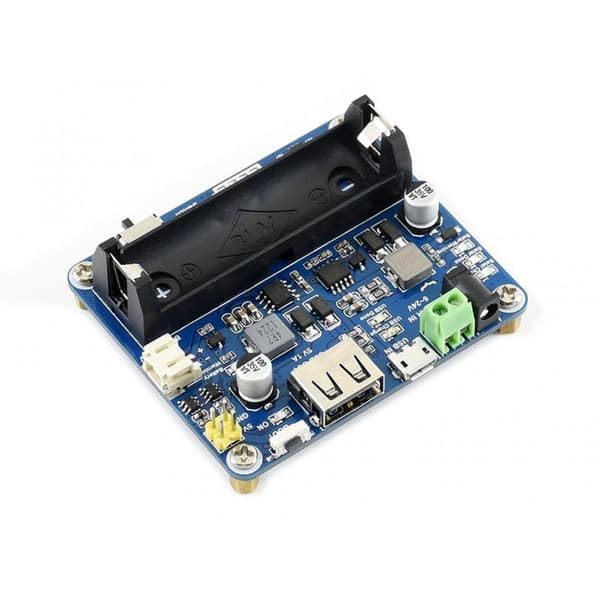

Modulindhold:

• Indgangsspænding fra solpanelet.
Indgangsspænding 5V til opladning. Kan tilsluttes USB-strømforsyning.
• Udgangsspænding 5V/1A.
Interface til 3,7V Li-batteri.
• CS8501: USB-strømstyringsopladning og opkonvertering (boost).
CN3791: strømstyring til solpanel.

Li-batteribeskyttelse

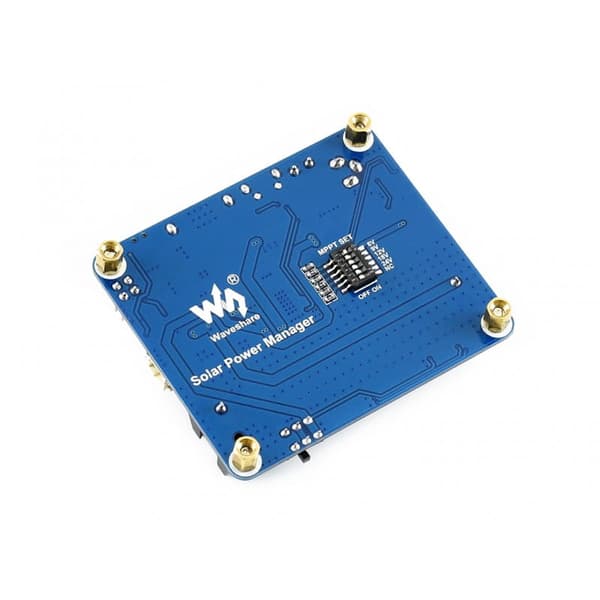

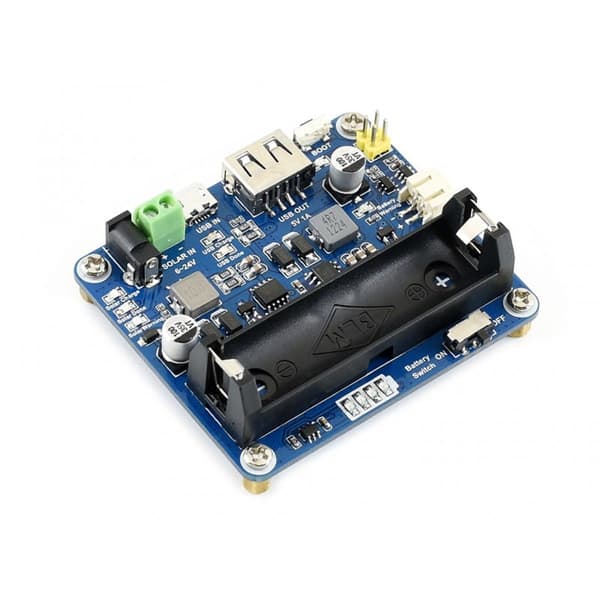

Batteriafbryder. MPPTSET-afbryder (underside):Understøttede niveauer: 6V/9V/12V/18V/24VValg af det passende niveau øger konverteringseffektiviteten.

BOOT-knap

Opladningsindikator
USB-opladningsindikator:
USB-opladning USB-opladning fuldført

Opladningsindikator for solpanel:

Solcelleopladning.

Solcellebatteri opladet.Panel tilsluttet i omvendt rækkefølge. Batteri tilsluttet i omvendt.

Udgangsspændingsindikator 5V/1A.

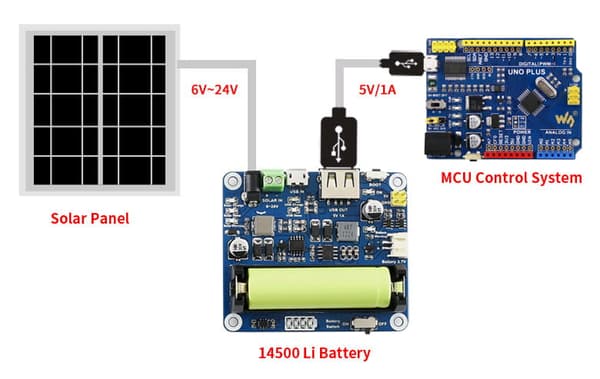

• Eksempel på anvendelse:

BEMÆRK: Sæt IKKE engangsbatterier i batteriholderen. Forsøg på at oplade engangsbatterier kan have alvorlige konsekvenser, herunder eksplosion. SIKKERHEDSFORANSTALTNINGER Li-ion- og Li-po-batterier er ret ustabile. De kan forårsage brand, personskade eller materielle skader, hvis de ikke oplades eller bruges korrekt.

Tilslut ikke polariteten forkert ved opladning eller afladning af batteriet.

Brug ikke en oplader/opladningskort af dårlig kvalitet til at oplade batteriet.
• Bland ikke gamle og nye batterier, undgå at bruge batterier fra forskellige mærker. Når du køber et litiumbatteri, skal du altid sørge for, at batterispecifikationen er kompatibel med udvidelseskortet. Vælg batterier fra en officiel producent, og sørg for, at batterierne fungerer stabilt og sikkert ved at udføre en ældningstest.
