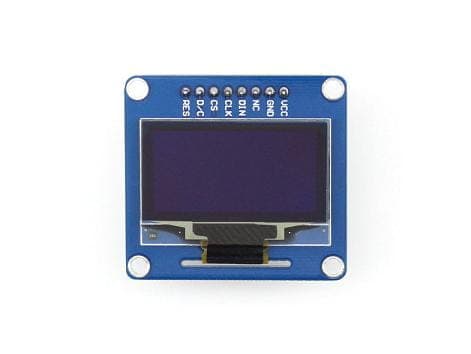

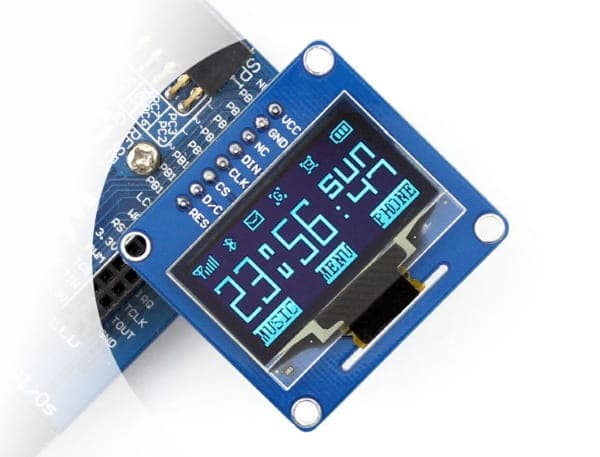

OLED grafisk display 1,3" tekstfarve blå, sort baggrund. SPI, I2C-styring. Kommunikationsmetoden vælges ved hjælp af loddepunkter på modul-printkortet.

Specifikation

Controller SH1106

Styring 3-leder SPI, 4-leder SPI, I2C

Opløsning

• 128*64
Skærmstørrelse
• 1,3" Pixelfarve blå
• Synsvinkel
> 160°
• Arbejdstemperatur (℃)
-30~70
Temp. (℃)
• -30~80
• Driftsspænding
• 3,3V / 5V

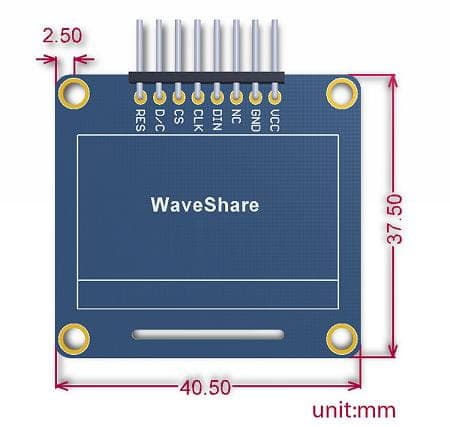

PIN-beskrivelse
PIN-NR.
• SYMBOL
BESKRIVELSE
• 1
• VCC Forsyningsspænding (3,3~5V strømindgang)

2 GND Jord

3 NC Ikke tilsluttet

4

• DIN dataindgang
• 5
CLK
• ursignal input
• 6 CS
• Chipvalg, aktiv - lav tilstand
7

D/C

signal: kommando\data, lavt niveau for kommando, højt niveau for data

8

RES

Nulstilling, aktiv - lav tilstand

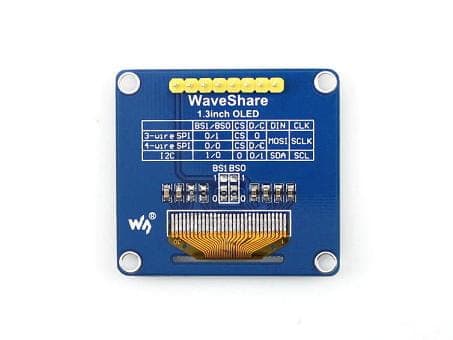

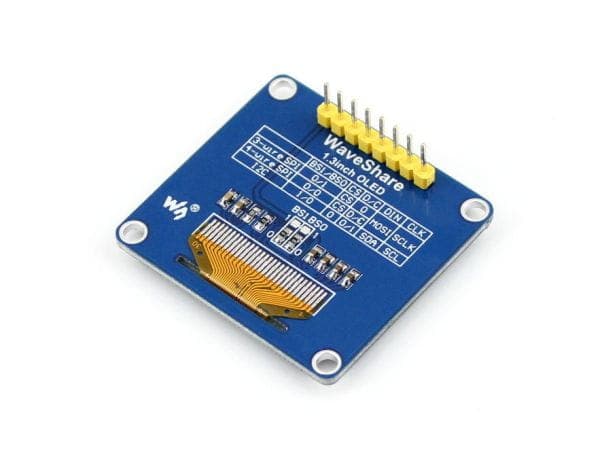

Kommunikationsgrænsefladeindstilling

Tilstand/grænseflade

• BS0/BS1 DIN
• SCK
3-leder SPI
• 1/0
MOSI

SCLK

4-leder SPI 0/0

I2C
• 0/1 SDA
SCL

• 1,3 tommer_OLED_(B)





Sættet indeholder:

OLED-skærm 1,3" (B) x 1
