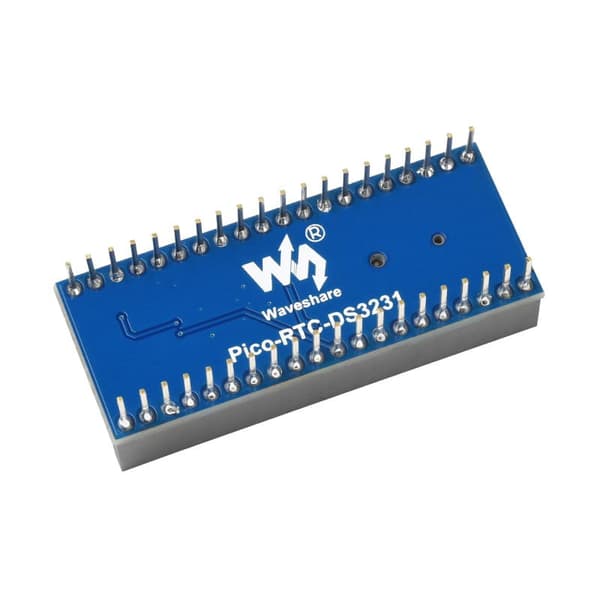

Modul med præcist realtidsur DS3231 og batteri-backup, dedikeret til Raspberry Pi Pico.

Specifikation og funktioner for Pico-RTC-DS3231-modulet:

Udvidelsesmodul RTC dedikeret til Raspberry Pi Pico.

• Præcis RTC-system DS3231
bruger

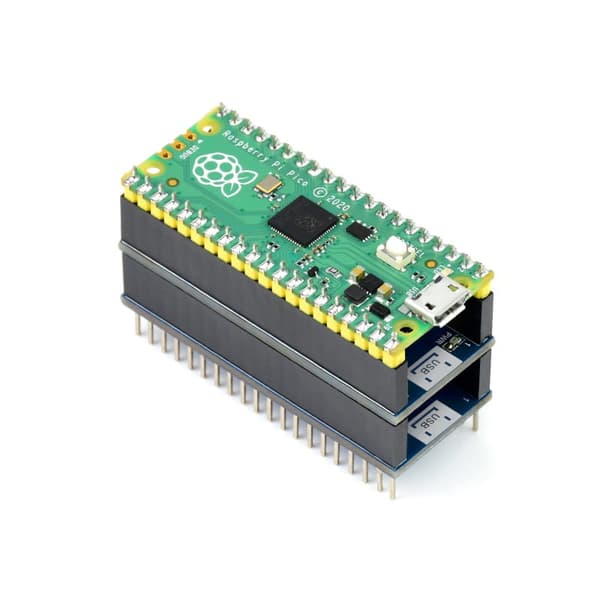

• I2C-bussen til kommunikation. Det er muligt at tilslutte et større antal eksterne udvidelser takket være designet, der muliggør stacking.
• Standardstik kompatibelt med Raspberry Pi Pico, understøtter
Raspberry Pi Pico-serien

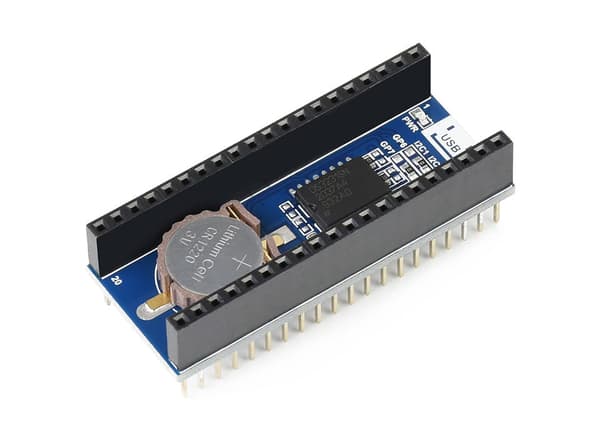

• Indbygget, præcist RTC-system DS3231, med batterisokkel
CR1220
• Realtidsur tæller sekunder, minutter, timer, månedsdato, måned, ugedag og år med skudårskompensation gyldig indtil 2100
• (Valgfrit format: 24-timers ELLER 12-timers med AM/PM-indikator
• 2x programmerbart vækkeur
• Tilgængelige supporteksempler til Raspberry Pi Pico C/C++ og MicroPython
• Driftsspænding: 3,3V
• Backup-batterispænding: 2,3V ~ 5,5V
• Strømforbrug i ur-backuptilstand: 100nA

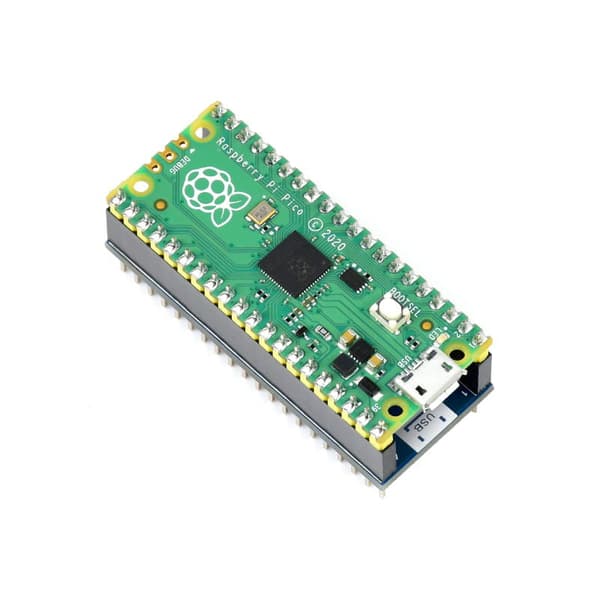

Monteringsmetode på Raspberry Pi Pico

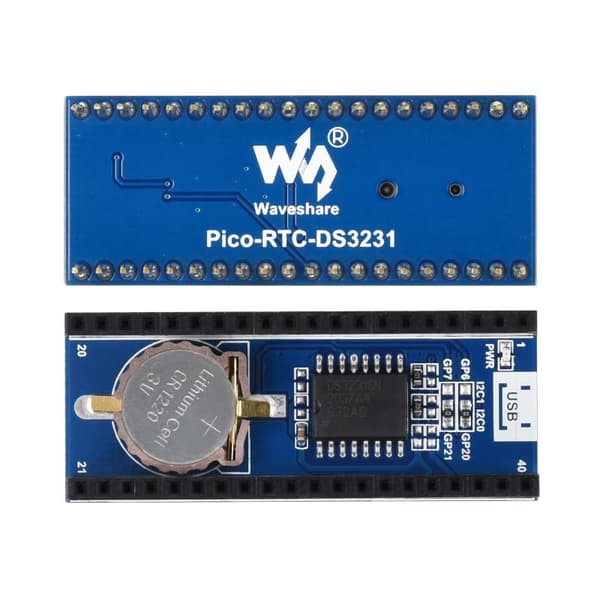

• Beskrivelse af modulkort
• 1. RTC-system DS3231
• 2. Batteri der vedligeholder urets drift

3. LED, strømindikator. Deaktiveret som standard. For at aktivere det skal du kortslutte punkterne på printkortet.

4. GPIO-stik.

Pinbeskrivelse

• Moduldimensioner

Sættet indeholder:

• Raspberry Pi Pico er ikke inkluderet i sættet

Wiki:

Pico-RTC-DS3231
