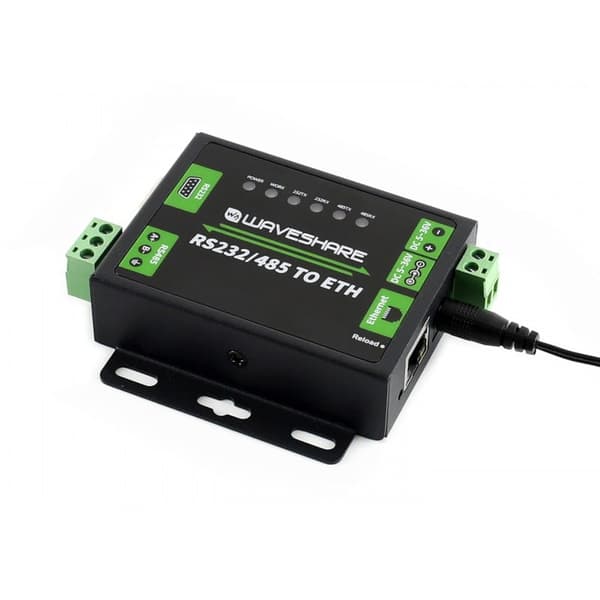

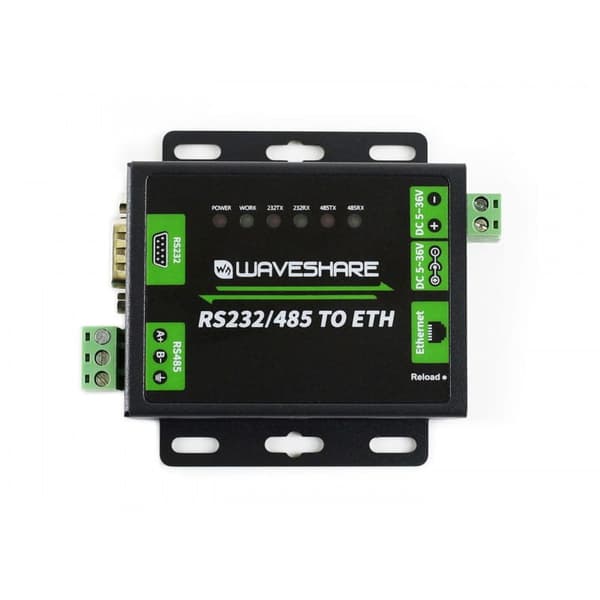

Konverter, der muliggør transparent og tovejs dataoverførsel fra RS232/RS485-grænseflader via Ethernet. Konverteren bruger en mikrocontroller med en ARM M4-kerne til at fungere, hvilket sikrer hurtig og problemfri drift.

Beskrivelse:

Ethernet 10/100M Auto-MDI/MDIX med automatisk genkendelse af typen af crossover- eller straight-through-kabel

Både RS232- og RS485-grænseflader kan fungere samtidigt

Konfigurerbar baundrate (600bps~230,4 Kbps), paritetskontrol: Ingen, Ulige, Lige, Mark, Mellemrum LED-indikatorer, der informerer om forbindelses- og kommunikationsstatus

Driftstilstande: TCP-server, TCP-klient, UDP-server, UDP-klient, HTTPD-klient (understøtter GET og POST) Understøttet Modbus Understøttet Websocket

Enhed konfigurerbar via webstedet
• Understøttet DHCP-mekanisme, automatisk opnået IP eller statisk IP
Producenten leverer software til konfiguration og test af enheder
• Softwareeksempler til værtscomputer (socket), VB, C++, Delphi, Android, iOS osv. Driftstemperatur: -40~85°C
• Ethernet-specifikation:

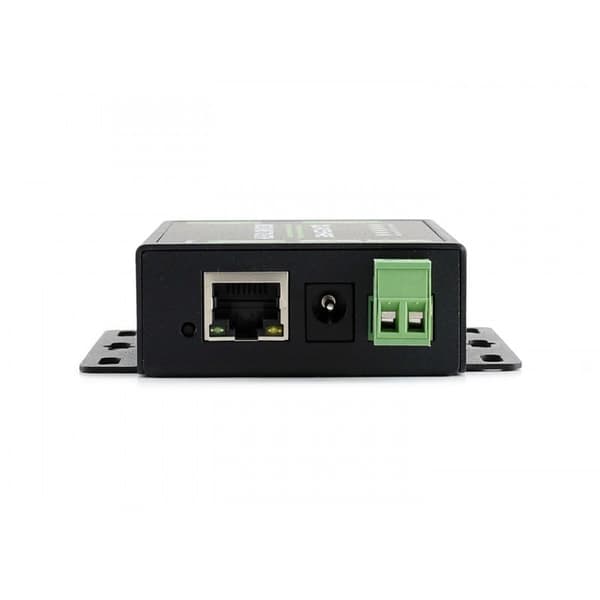

• 4-bens RJ45-stik Transmissionshastighed: 10/100Mbps Beskyttelse: 2KV elektromagnetisk isolation
• Understøttede protokoller: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD-klient, Websocket TX-cache: 16Kbyte
• RX-cache: 16Kbyte
RS485/RS232-specifikation:
Stik:

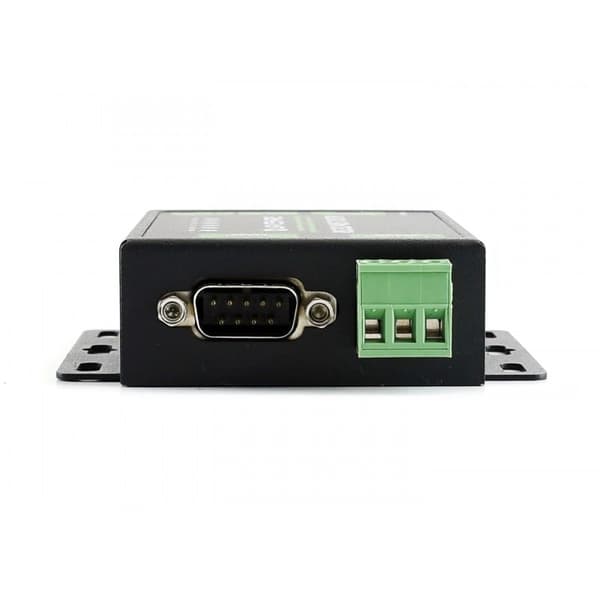

• RS485 (skrue A+, B-, GND)RS232: DB9 han
Antal databits: 5bit, 6bit, 7bit, 8bit
• Antal stopbits: 1,2
Paritetskontrol: Ingen, Ulige, Lige, Mark, Mellemrum
• Baundrate: 600bps~230.4Kbps
TX cache: 2Kbyte
• RX cache: 2Kbyte
Hardwarekontrol: RTS/CTS
• Beskyttelse: RS485: 2KV ESD-beskyttelse, lynbeskyttet, anti-surge, overstrømsbeskyttelse
Beskyttelse: RS485 pull up/down registre: 2.2KΩ
Strømforsyning:

5.0~36.0V (5V anbefales) Strømforbrug: 86,5mA (@5V)

Beskyttelse: returbeskyttelse, ESD-beskyttelse, anti-overspænding

• (Wiki: RS232/485_TO_ETH

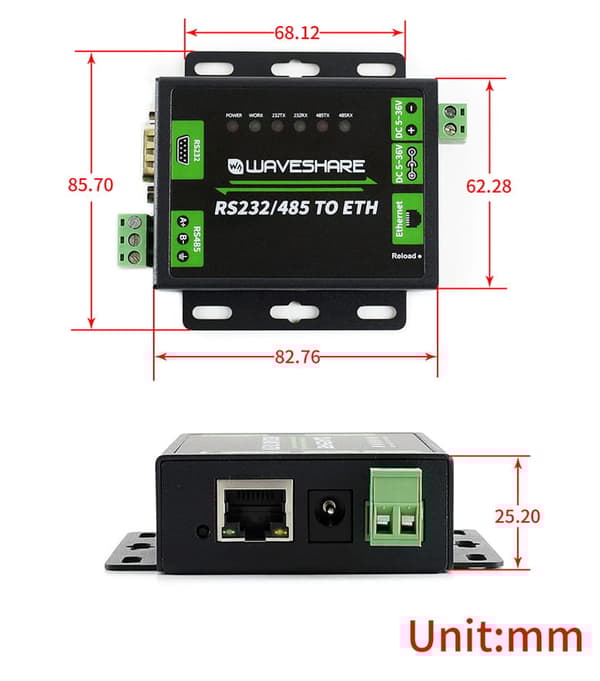

• Enhedens ydre dimensioner:

Sættet indeholder:

Vægt: 0,553 kg

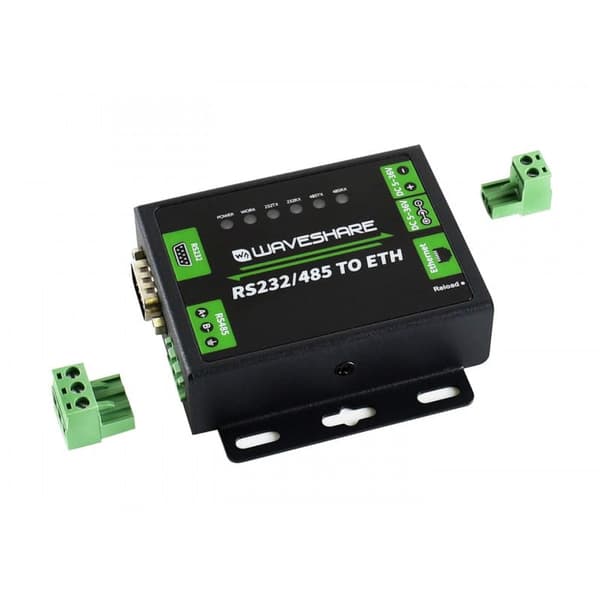

RS232/485 TO ETH x1 5V strømforsyning x1

Ethernet-kabel x1

• Han-hun-kabel x1 Hun-han-kabel x1
