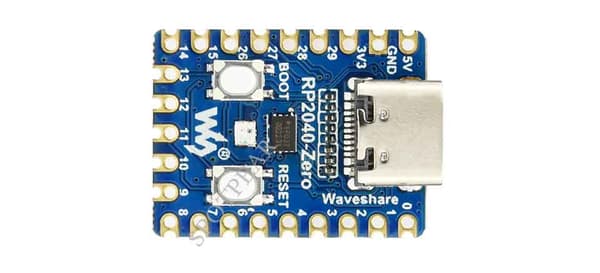

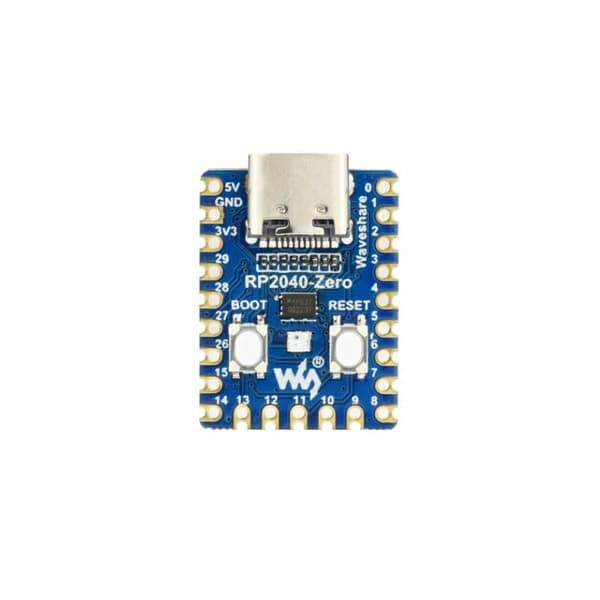

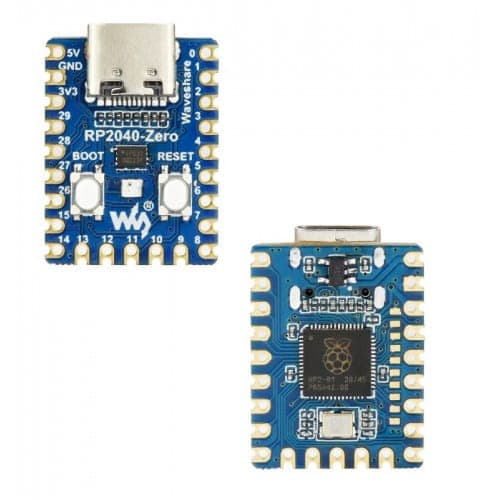

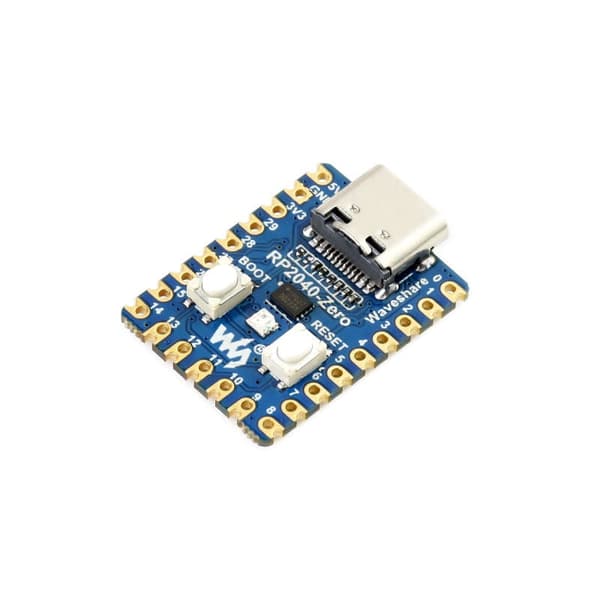

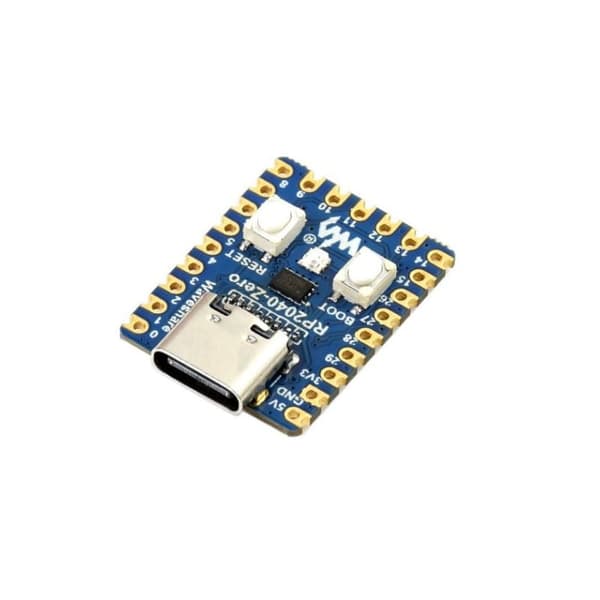

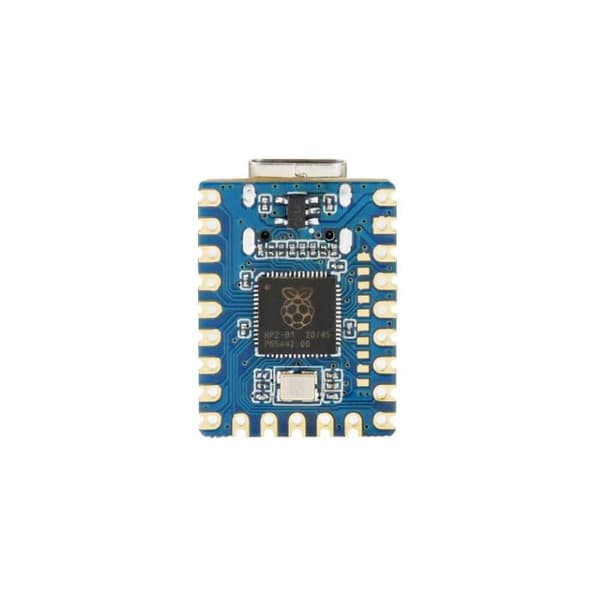

RP2040-zero-kort kompatibelt med Raspberry Pi Pico

Kort med RP2040

mikrocontroller udstyret med

dual-core ARM Cortex-M0+

, som opererer ved

133 MHz, indeholder 264 kB RAM og

2 MB QSPI flashhukommelse

. Kortet har indbyggede boot- og tænd/sluk-knapper, en brugerdiode, et USB type C-stik til strømforsyning og programmering af modulet og GPIO-udgange , hvorpå sådanne periferiudstyr som 12-bit-indgange

ADC

,
• PWM , I2C-grænsefladen
,
• SPI og UART er blevet afledt.
• Modulspecifikation:
• Mikrocontroller RP2040 uden goldpin
Processor: Dual-core ARM Cortex-M0+ clocket med op til 133 MHz
• SRAM: 264 kB Stabilisator: LDO 3.3 V 800 mA Indbygget USB-C-stik til programmering og strømforsyning
• 29 x multifunktionelle GPIO-pins 4 x 12-bit ADC-indgange med temperatursensor
• 16 x PWM 2 x UART 2 x I2C
2 x SPI
• Nulstillings- og opstartsknapper Bruger-LED 2 MB ekstern flashhukommelse
Understøttede programmeringssprog: MicroPython og C/C++
• Mål: 23,5 x 18 mm

• 29 multifunktions-GPIO-udgange
Konstruktion:

)USB type C

NOR-Flash 2 MB W25Q16JVUXIQ

• (BOOT-knap

(LED WS2812

(LDO ME621
• (RP2040
• (GPIO

• Mål:
• Sættet indeholder:
•





Wiki: RP2040-zero
