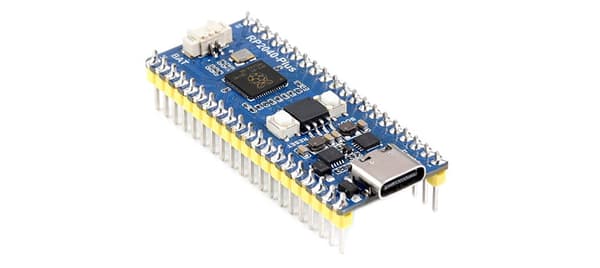

RP2040-Plus-M-kort kompatibelt med Raspberry Pi Pico med loddede guldben

Kort med RP2040

mikrocontroller udstyret med

dual-core ARM Cortex-M0+

, som opererer med en frekvens på

133 MHz, indeholder 264 kB RAM og

4 MB QSPI flashhukommelse

. Kortet har indbyggede boot- og tænd/sluk-knapper, en brugerdiode, et USB type C-stik til strømforsyning og programmering af modulet og GPIO udgange med loddede guldben, hvorpå periferiudstyr såsom 12-bit indgange

ADC

,
• PWM , I2C
,
• SPI og UART grænseflader er tilsluttet. Derudover har modulet en indbygget LiPo/Li-Ion-oplader og et stik til tilslutning af batteriet.
• Modulspecifikation:
• RP2040 mikrocontroller
Processor: Dual-core ARM Cortex-M0+ med en hastighed på op til 133 MHz
• SRAM: 264 kB DC-DC-konverter 3,3 V 1800 mA
Indbygget USB-C-stik til programmering og strømforsyning
• 26 x multifunktions-GPIO-ben 3 x 12-bit ADC-indgange med temperatursensor
16 x PWM
• 2 x UART 2 x I2C 2 x SPI
Nulstillings- og boot-knapper
• Bruger-LED 4 MB ekstern flashhukommelse
Li-Po og Li-Ion opladningskredsløb (ETA6096)
• MX 1,25 stik til batteri Understøttede programmeringssprog: MicroPython og C/C++
Dimensioner: 51 x 21 mm

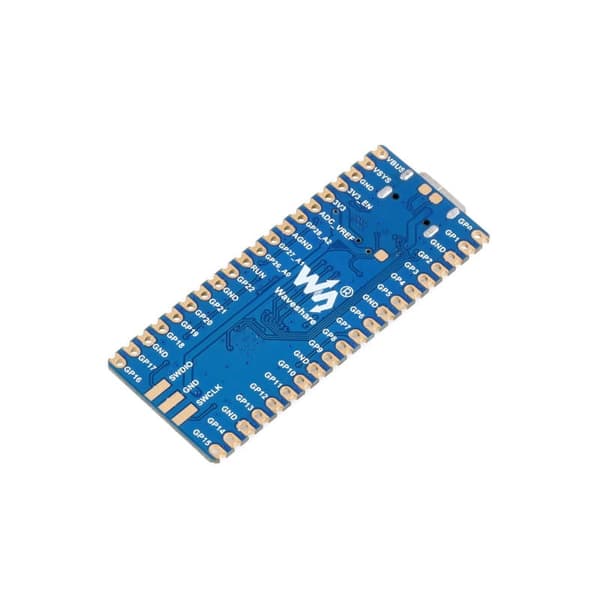

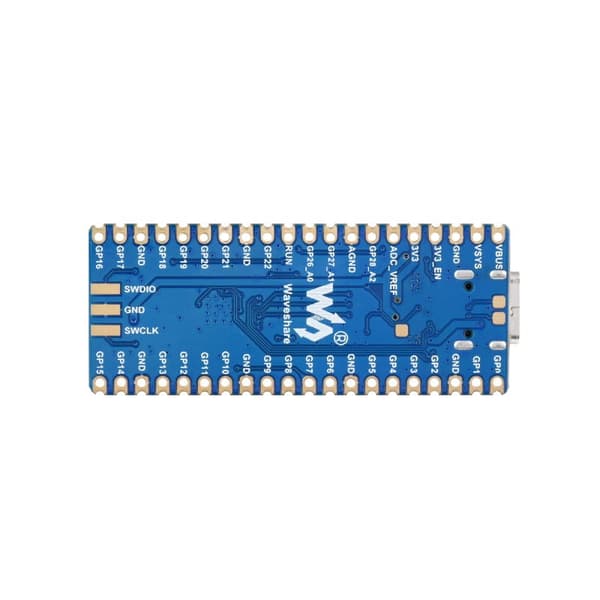

26 multifunktions-GPIO-udgange

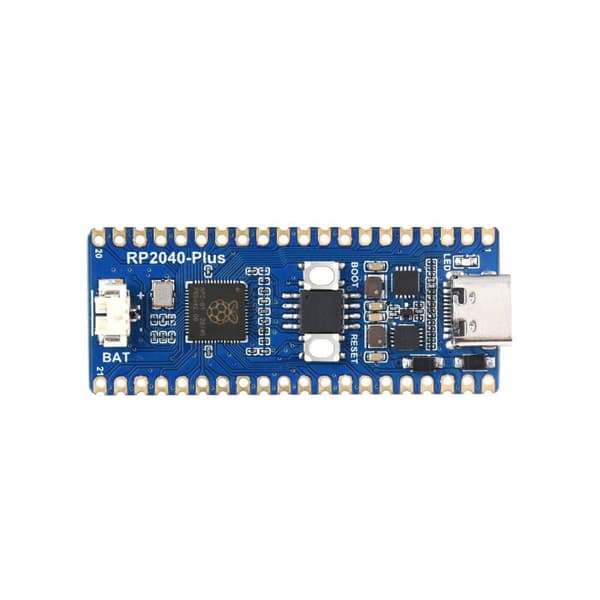

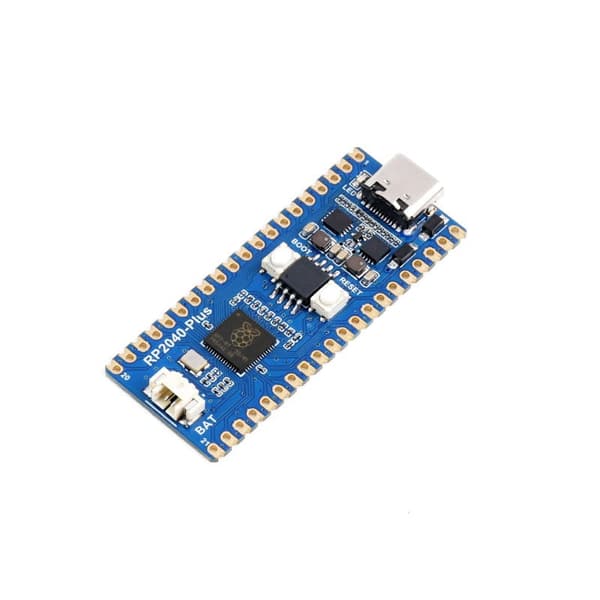

• Konstruktion:

Bruger-LED

• Li-Po-opladningssystem ETA6096
Konverter DC-DC TPS63000

USB type C

• Flash 4 MB
• RESET-knap
•



  MX1.25 batteri stik

Pi Pico-stik

USB-testpuder

BOOT-testpuder

DEBUG-testpuder

Mål:

Sættet indeholder:

Raspberry Pi RP2040-Plus-M med loddede guldstifter

Wiki: RP2040-Plus
