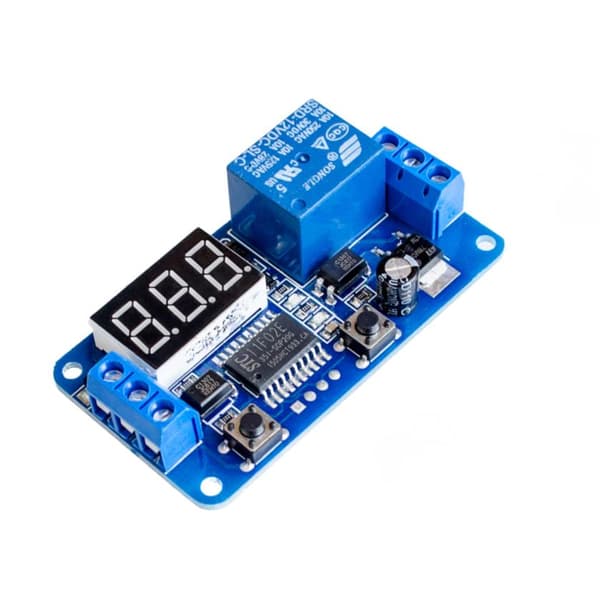

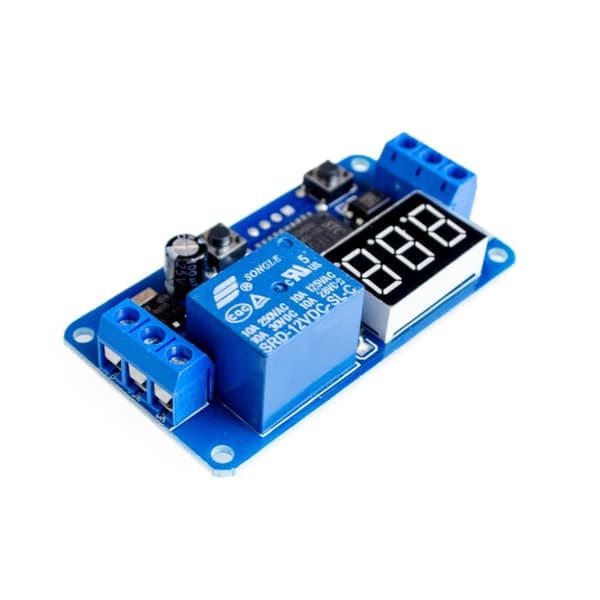

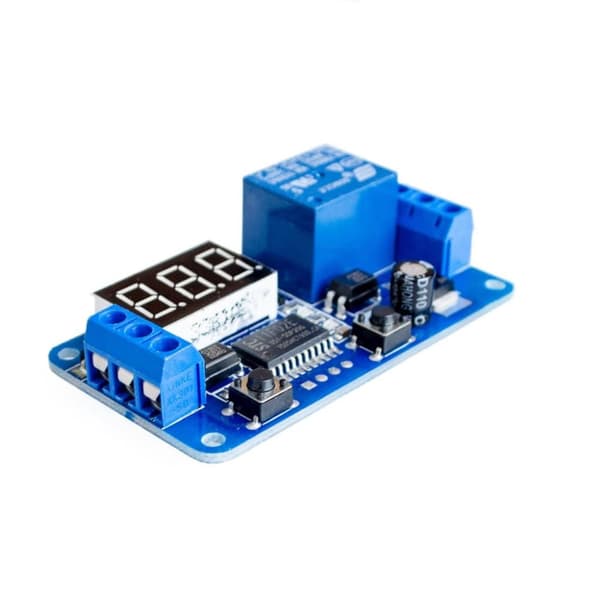

Modul med relæ og timer udløst af impuls. Den tid, relæet vil være tændt i, vises på LED-displayet. Tidspunktet, hvorefter relæet skal slukke, indstilles med knapperne i området 1-999 sekunder.

Relæmodulets funktionsprincip:

Efter tilslutning af strømforsyningen forbliver relæet slukket. Relæet tændes ved at påføre en høj tilstand på indgangen mærket TRIG. Den resterende tid, indtil relæet slukker, tælles fra det øjeblik, en høj tilstand opstår ved indgangen; Anvendelse af efterfølgende pulser påvirker ikke tidsnedtællingen.

Efter at strømforsyningen er tændt, viser displayet den indstillede tid, efter at relæet er tændt, vises den resterende tid.

Ved at tilslutte en trykknap mellem pluspolen på forsyningsspændingen og triggerindgangen kan relæet tændes med knappen.

Permanent kortslutning af styreindgangen med plus på forsyningen vil medføre, at relæet tændes efter at have tændt for modulets strømforsyning, men kun én gang.

Modulspecifikation:

Forsyningsspænding: 12V DC

Strømforbrug: 20mA \ 50mA med relæet tændt Tilladt spænding ved styreindgangen: 5-12V DC TRIG-styreindgangen er isoleret fra resten af systemet ved hjælp af en optokobler. Moduldimensioner: 63,6 mm × 33,1 mm

Modulet har dioder, der informerer om forsyningsspændingen og relæstatus.
• Relæ med en maksimal belastningskapacitet på 10A
Tiden vises i sekunder
• Beskrivelse af ben:
• Sådan indstilles tiden: Ved hjælp af knappen
A
• ændrer vi den position, vi vil indstille, efter tur. Først indstiller vi hundrederne, efter endnu et tryk tierne, derefter tidsenhederne, og ved endnu et tryk skifter vi tilbage til hundrederne. Brug knap B til at indstille værdien for en given position.
