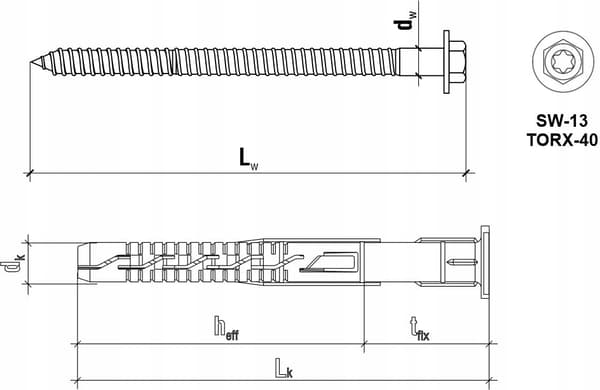

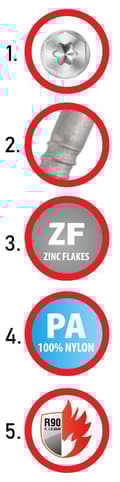

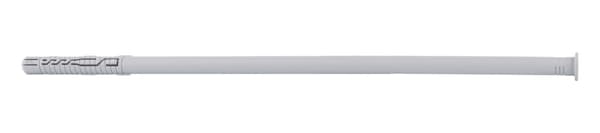

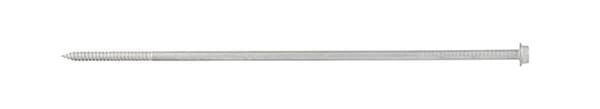

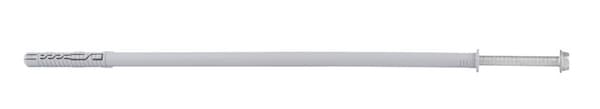

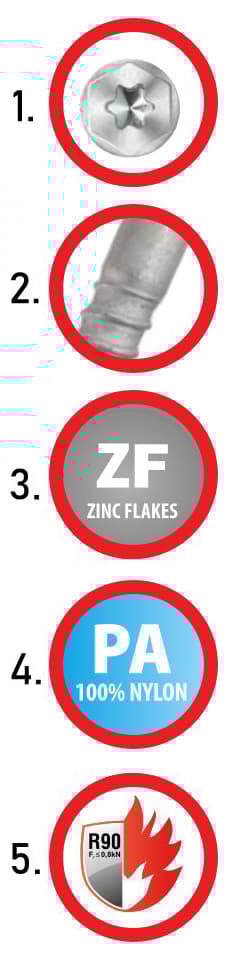

Ramme ekspansionspropper med krave 12,0x360 mm 20 stk. Består af en polyamidmuffe og en galvaniseret stålskrue med sekskantet hoved med integreret skive og TX fatning. Undersænkede hoveddyvler anvendes oftest til fastgørelse af metalelementer og på steder, hvor der kræves en større trykflade, og der ikke er behov for planmontering af skruehovedet i modsætning til forsænkede hovedskruer. De vigtigste parametre Model: KPR-FAST-12360K Stikstørrelse: 12,0x360 mm Maksimal brugbar længde: 290 mm Pakker: 20 stk. Stikkontakt: SW-13 og TX-40 Ekspansionsstikket består af: en muffe - et plastelement et stik - en stålskrue med et keglehoved af Ren ęK 40, en Torkret. Met ® Egenskaber og fordele 1. Underlagshoved med TX-40/SW-13 fatning TX-fatningen garanterer optimal momentoverførsel, mens brugen af et SW sekskantet hoved gør det muligt at stramme skruen med passende kraft (f.eks. ved hjælp af en momentnøgle). 2. Gevindreduktion Præcis skrueindsættelse. Øget ekspansionskraft i den anden ekspansionszone. 3. Anti-korrosionsbeskyttelse - zinkflage Zinkflage er dobbelt så modstandsdygtig over for korrosion som galvanisk zink. Klimas Wkręt-met-laboratoriet bekræftede den fremragende kvalitet af belægningen gennem test i et saltspraykammer (240 timer i et saltkammer for flagezink sammenlignet med 120 timer for galvaniseret zink). 4. Polyamid T-shirt Bedre fysisk-kemiske egenskaber end polypropylen eller polyethylen. 5. Brandmodstand Til montage af facadesystemer har samlestykkets bæreevne en tilstrækkelig brandmodstand på mindst 90 minutter (R90). hvis designbelastningen for et stik NR Underlag og prøveanvendelse A. Beton B. Massiv keramisk mursten, silikat C. Keramisk blok, D. Hul silikatblok, E. Autoklaveret AAC-beton 1. Montering af ventilerede facader 2. Fastgørelse af klimaanlæg 3. Befæstelser i varm monteringsteknologi af bygning F.6 monteringsteknologi F.6 monteringsteknologi 4 af bygningsinstallationselementer Rammestik med sekskantet skrue med integreret spændeskive og TX fatning anbefales til fastgørelse af metalelementer Ekspansionsstikket består af: Plastelement - bøsning Forbindelse - stålskrue Formontering af konnektorerne betyder: nemmere og hurtigere montering brugsklare produkter uden behov for montering ingen fejl ved valg af skruen Ø1. mm[Lk] Stiklængde: 360 mm[Tfix] Maks. anvendelig længde: 290 mm[Heff] Forankringsdybde: 70 mm Stikmateriale: polyamid (nylon) Antal styk i pakken: 20 Skrue [Dw] Skruediameter: Ø 8,0 mm[Lw] Skruelængde af 365 mm stål S.-0-materiale: 365 mm stål styk i pakken: 20 Certifikat Europæisk teknisk godkendelse ETA 12/0272 De skruer, vi tilbyder, er kendetegnet ved den højeste kvalitet og kan sikkert bruges i byggeriet. Vi gør alt for, at de produkter, der leveres til vores entreprenører, er sikre og tilpasset specifikke opgaver. Produktvideo https://youtu.be/ygTRIj0Ocgw (kopiér link og indsæt i browservindue) Installationsmetode Inden installation skal du identificere substratet, som stikket skal installeres i, og sammenligne de belastninger, som stikket vil overføre, med de bærende kapaciteter, der er inkluderet i produktdatabladet eller den europæiske tekniske vurdering, så tykkelsen af konstruktionen er placeret, så tykkelsen af væggen er placeret, så tykkelsen på konstruktionen er placeret. ed-elementet svarer til den maksimale brugbare længde af koblingen). Dybden af borehullet bør være mindst 10 mm længere end koblingens forankringsdybde - dette vil give mulighed for korrekt placering af muffen i hullet og vil eliminere problemet med at skrue af. s placering Diameteren af de borede huller skal svare til diameteren af de anvendte skruer dyvler. Det borede hul skal rengøres med mindst to bevægelser med boret, hvilket vil fjerne boret udad, huller, der bores lodret nedad, kræver dybere boring eller udblæsning ikke dækket af producentens garanti Installation skal udføres ved en temperatur i området -20 °C til +40 °C (gælder for substrattemperaturen). KLIMAS skruer - det mest almindelige valg af fagfolk *målebåndet medfølger ikke i sættet (det bruges kun til bedre præsentation af skruerne)
