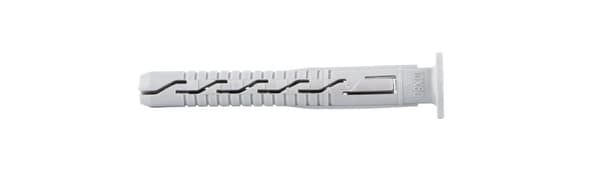

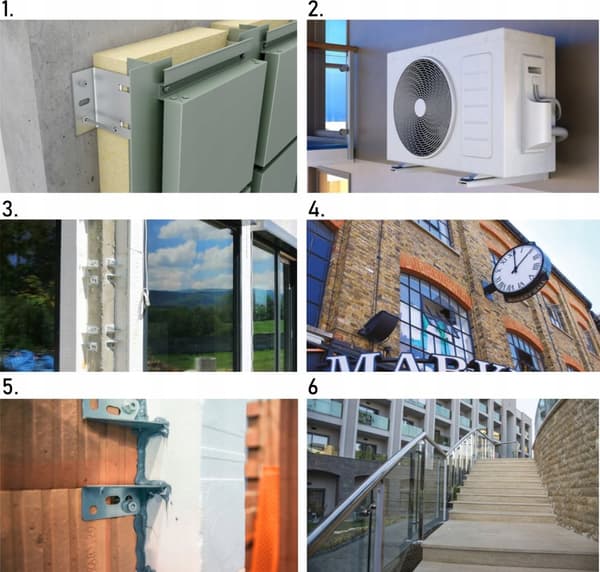

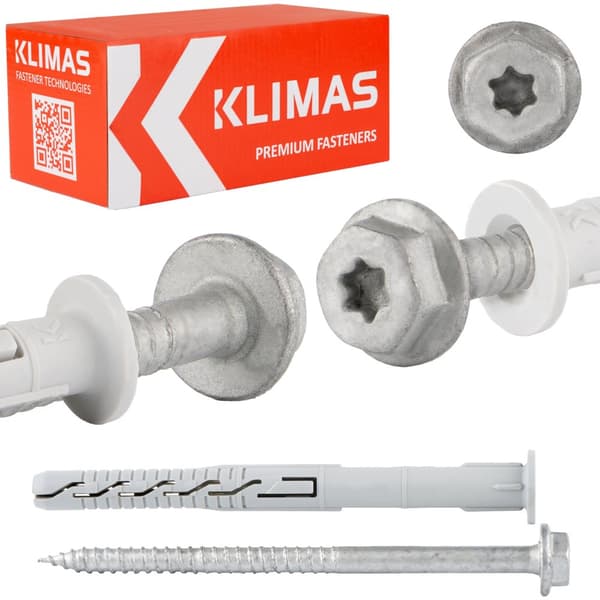

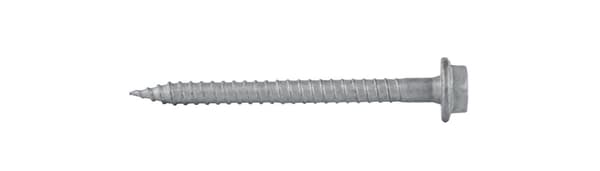

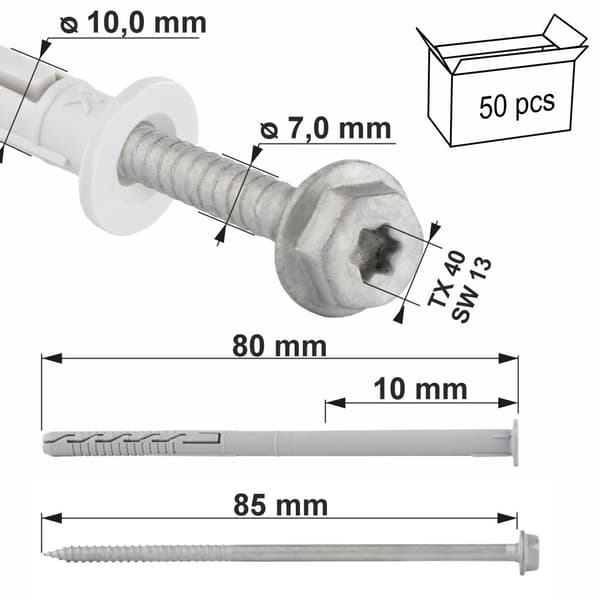

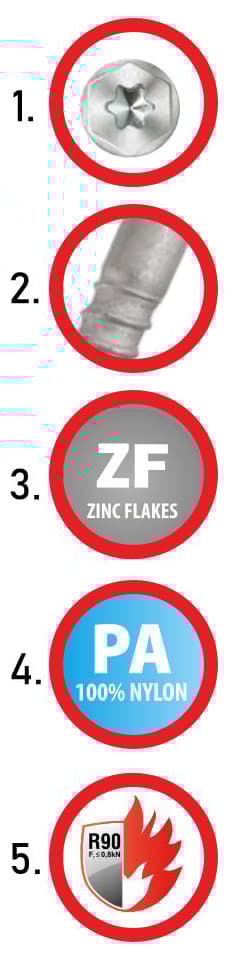

Rammeudvidelsespropper med krave 10,0x80 mm 50 stk. Består af en polyamidmuffe og en galvaniseret stålskrue med sekskantet hoved med integreret skive og TX-fatning. Undersænkede hoveddyvler anvendes oftest til fastgørelse af metalelementer og på steder, hvor der kræves en større trykflade, og der ikke er behov for planmontering af skruehovedet i modsætning til forsænkede hovedskruer. De vigtigste parametre Model: KPR-FAST-10080K Stikstørrelse: 10,0x80 mm Maksimal brugbar længde: 10 mm Pakker: 50 stk. Fatning: SW-13 og TX-40 Ekspansionsstikket består af: en muffe - et plastelement et stik - en stålskrue med et konisk hoved af KL og en Torx-skrue fra firmaet. Wkręt-Met ® Egenskaber og fordele 1. Underlagshoved med en TX-40/SW-13 fatning TX-fatningen garanterer optimal momentoverførsel, mens brugen af et SW sekskantet hoved gør det muligt at stramme skruen med passende kraft (f.eks. ved hjælp af en momentnøgle). 2. Gevindreduktion Præcis skrueindsættelse. Øget ekspansionskraft i den anden ekspansionszone. 3. Anti-korrosionsbeskyttelse - zinkflage Zinkflage er dobbelt så modstandsdygtig over for korrosion som galvanisk zink. Klimas Wkręt-met laboratoriet bekræftede den fremragende kvalitet af belægningen gennem test i et saltspraykammer (240 timer i et saltkammer til zinkflager sammenlignet med 120 timer for galvaniseret zink). 4. Polyamid T-shirt Bedre fysisk-kemiske egenskaber end polypropylen eller polyethylen. 5. Brandmodstand Til montage af facadesystemer har samlestykkets bæreevne en tilstrækkelig brandmodstand på mindst 90 minutter (R90). hvis designbelastning pr. stik NR Underlag og eksempel på anvendelse A. Beton B. Massiv keramisk mursten, silikat C. Keramisk blok D. Hul silikatblok E. Autoklaveret AAC-beton 1. Installation af ventilerede facader 2. Fastgørelse af klimaanlæg 3. Befæstelser ved hjælp af varm monteringsteknologi 4. Fastgørelse af bygningselement monteringsteknologi 4. Fastgørelse af bygningselementer 56. Fastgørelse af bygningsinstallationselementer Rammeprop med sekskantskrue med integreret skive og TX-fatning anbefales til fastgørelse af metalelementer. Ekspansionsstikket består af: Plastelement - bøsning Stik - stålskrue Formontering af konnektorerne betyder: nemmere og hurtigere monteringsprodukter klar til brug uden behov for montering ingen fejl ved valg af bøsning til skruen Produktspecifikation Stik [Dk] Stikdiameter: Ø 10,0 mm [Lk] Stiklængde: 80 mm [Tfix] Maks. brugbar længde: 10 mm [Heff] Forankringsdybde: 70 mm Stikmateriale: polyamid (nylon) Antal styk i pakken: 50 Skrue [Dw] Skruediameter: Ø 7,0 mm [Lw] Skruelængde: 85 mm Sokkeltype: SW-13 og TX-40 Stål pakke Antal: 0 stk. Teknisk godkendelse ETA 12/0272 Udbudt af os er skruerne af højeste kvalitet og kan sikkert bruges i byggeriet. Vi gør alt for, at de produkter, der leveres til vores entreprenører, er sikre og tilpasset specifikke opgaver. Produktvideo https://youtu.be/ygTRIj0Ocgw (kopiér link og indsæt i browservindue) Installationsmetode Inden installation skal du identificere substratet, som stikket skal installeres i, og sammenligne de belastninger, som stikket vil overføre med de bærende kapaciteter, der er inkluderet i produktdatabladet eller den europæiske tekniske vurdering. Vælg den passende længde på stikket, så ekspansionszonen er placeret i væggens byggemateriale (tykkelsen af det fastgjorte element svarer til den maksimale anvendelige længde af stikket). Dybden af borehullet skal være mindst 10 mm længere end forankringsdybden af forbindelsen - dette vil tillade den korrekte placering af muffen i hullet og vil eliminere problemet med at skrue af. Anvendelse af slag frarådes ved boring i perforerede mursten, keramiske blokke og porebeton, som ødelægger væggene og ikke giver sikkerhed for forbindelsens placering. Diameteren af de borede huller skal svare til diameteren af de anvendte skruer. Det borede hul skal rengøres med mindst to bevægelser med boret, hvilket vil fjerne stiklingen til ydersiden, huller boret lodret nedad kræver dybere boring eller udblæsning af det borede stik, der har samlet sig. En dyvel indsættes i det borede hul, og skruen skrues i, indtil den er helt indlejret i muffen. At tvinge skruen kan få den til at skrue af, hvilket ikke er dækket af producentens garanti. Installation bør udføres ved en temperatur i området -20 °C til +40 °C (gælder for underlagets temperatur). KLIMAS skruer - det mest almindelige valg af fagfolk *målebåndet medfølger ikke i sættet (det bruges kun til bedre præsentation af skruerne)
