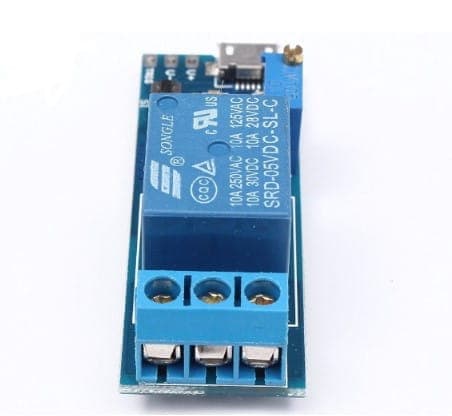

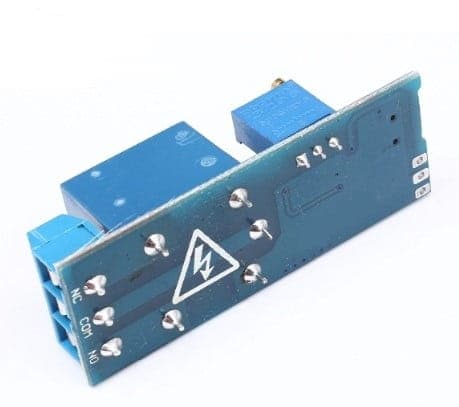

Modul med relæ og timer.

Funktionsprincip:

Efter tilslutning af strømforsyningen forbliver relæet slukket. Relæet tændes ved at trykke på knappen eller ved at anvende en lav tilstand på indgangen markeret som TRIG. Den resterende tid, indtil relæet slukkes, tælles fra det øjeblik knappen slippes. Der opstår en høj tilstand ved TRIG-indgangen.

Tiden reguleres af et potentiometer fra 0-17 sekunder. Drejning til venstre reducerer tiden, drejning til højre øger den.

Forsyningsspænding:

5V DC via microUSB-stik 12V DC via kontakter: V+ og V-

• Mulige systemændringer:
• Tilføjelse af en 100nF kondensator mellem V- og TRIG-kontakterne vil få relæet til at tænde og slukke én gang efter den indstillede tid, efter at strømforsyningen er tilsluttet Modulet er egnet til brug med væskeflowsensorer, f.eks. YF-S201 muliggør konstruktionen af en enhed, der tænder, når der detekteres væskestrøm, og slukker, når strømmen stopper. Til dette formål skal en kondensator indsættes i serie mellem væskestrømssensorens udgang og TRIG-indgangen på modulet. 100nF for at øge den maksimale relætid og øge værdien af kondensator C2
. Formel til beregning af C2-kapacitans: T = 1,1RC
• for kondensator 22uf og modstand 1M. T = 1,1 * 0,000022 * 1000000 = 24,2 s
• Moduldimensioner:
5,4 x 1,9 x 1,8cm
