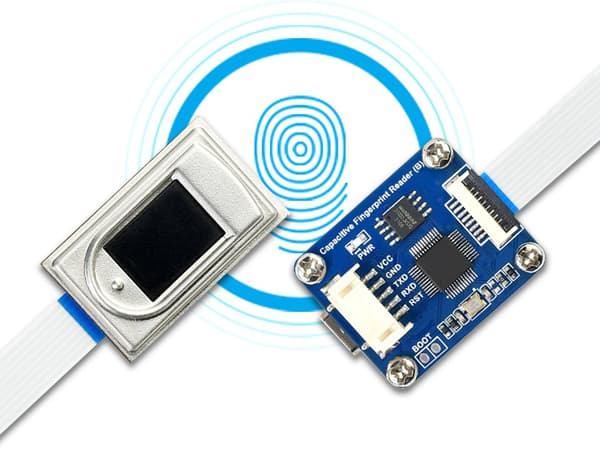

USB-fingeraftrykslæser Præcis kapacitiv fingeraftrykslæser, udstyret med UART- og USB-porte

Modulet er en højpræcisions kapacitiv fingeraftryksgenkendelseslæser. Hurtig og stabil fingeraftryksverifikation gør dette modul ideelt til mange projekter, hvor personlig adgang er påkrævet.

Modulspecifikation:

Processor (CPU): Cortex

Sensortype: Kapacitiv

• Moduldimensioner: 34 x 28,5 mm Sensordimensioner: 33,4 x 20,4 mm
• Opløsning: DPI 508 Pixelstørrelse: 208 x 288 Aktivt område: 14,6 x 10,6 mm Linjekapacitet: 3000
• Sikkerhedsniveauer: 1-5 standard 3 Aktivt område: 14,6 x 10,6 mm
• Tid analyse: 0,5 s Krypteringsnøgle: 64-bit kryptering Kanal. Strøm: 40mA
• Forsyningsspænding: 3,3V-5V Interface: UART eller USB
• Elektrostatisk beskyttelsesafladning i luft: ± 15KV Konfigurerbar baudhastighed: 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600bps standard 115200bps
• Billedindsamlingshastighed: 20fps Indeholder omfattende programmeringsressourcer (relaterede kommandodokumenter, værktøjer og eksempler til Raspberry Pi/Arduino/STM32)

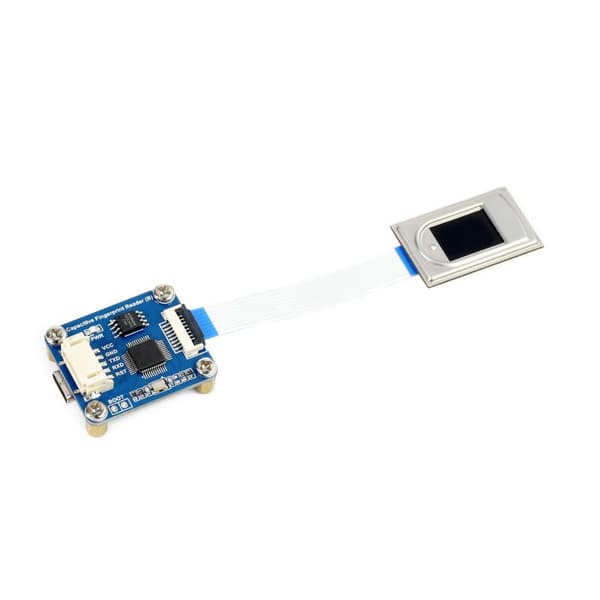

Præcis USB-fingeraftrykslæser

Følsom berøringsdetektion, simpel applikation, UART/USB-porte

• Anvendelseseksempel:

Mål:

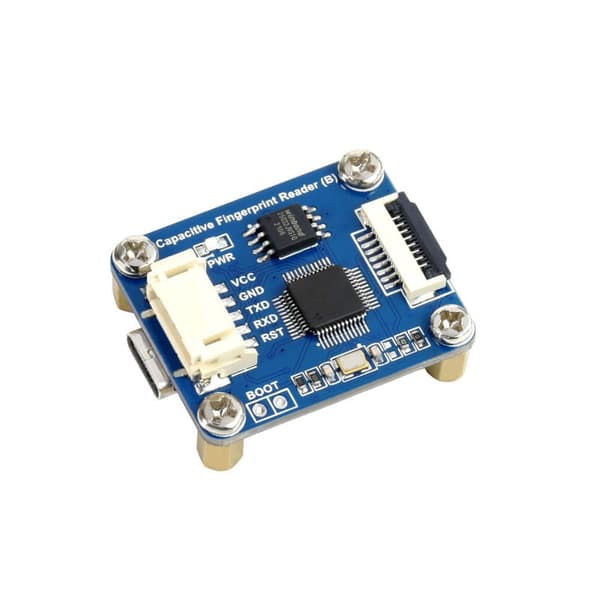

Pinbeskrivelse:

VCC: strømindgang (3,3 V / 5 V)

GND: jord
• RX: UART-dataindgang
TX: UART-dataudgang
• RST: nulstilling
• Høj: Aktiver fingeraftryksmodul Lav: Deaktiver fingeraftryksmodul fingeraftryk

• Sættet indeholder:

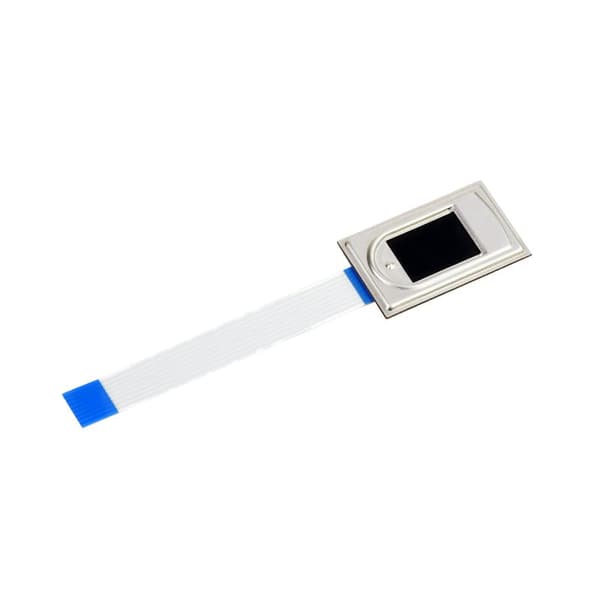

• Kapacitiv fingeraftrykslæser x1

PH2.0 5PIN kabel x1

• Wiki:
Kapacitiv fingeraftrykslæser
•
