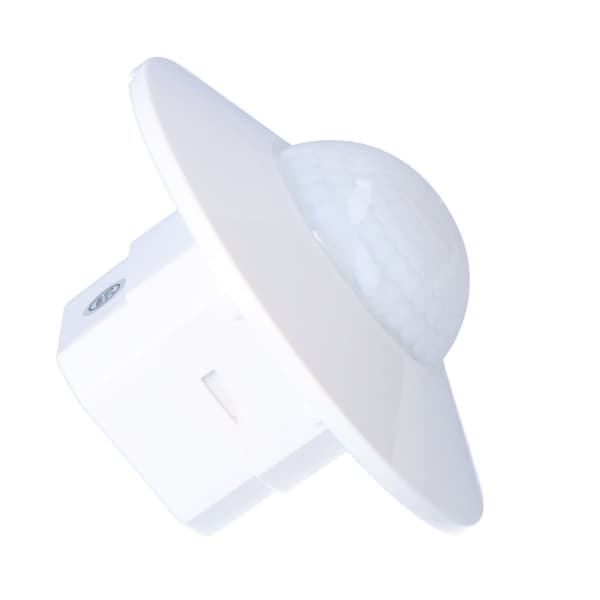

Sensoren registrerer kilder til infrarød stråling. Den analyserer parametre som objektets størrelse, den udsendte varmemængde og bevægelseshastigheden mellem individuelle detektionssektorer. Bevægelse i detektionsfeltet tænder automatisk belysningen i et tidsrum, der er indstillet af brugeren. Efter dette tidsrum slukkes belysningen automatisk. Bevægelsessensoren er udstyret med en skumringsafbryder, der forhindrer tænding af kontrolleret belysning i løbet af dagen. DR kan fungere indendørs og udendørs på steder, hvor den ikke er udsat for direkte regn eller sne, og hvor der er mulighed for, at vand eller anden væske sprøjter på sensorhuset og dets elektriske tilslutningspunkter.
Tekniske data:
strømforsyning 230V AC
belastningsstrøm <5A
aktiveringstærskel for skumring 3÷2000Lx
bevægelsesdetektion 0,6÷1,5m/s
slukningstid 3s÷9min.±2min.
lodret detektionsfelt 360°
maks. Detektionsradius
(for h=2,3 ÷ 3,0 m, T <24°C) r=2m
Sensormonteringshøjde h=2,5÷3,0m
Strømforbrug
Standbytilstand 0,10W
Tændt tilstand 0,45W

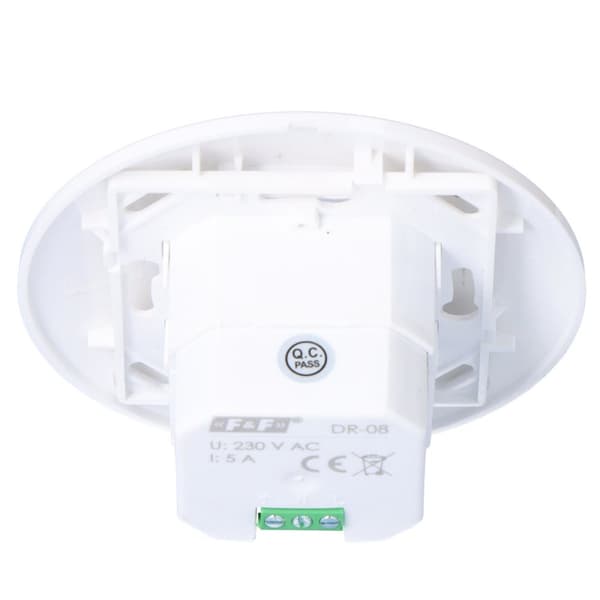

Tilslutning Skrueterminaler 1,0 mm2
Driftstemperatur -10÷40°C
Mål
Udvendig Ø=105mm, h=71,5mm
rille O=50 mm, h=43 mm
monteringshul O=51 mm
skrueafstand 79 mm
montering af to skruer på underlaget
i en planforsænket O60-dåse
beskyttelsesklasse IP20
