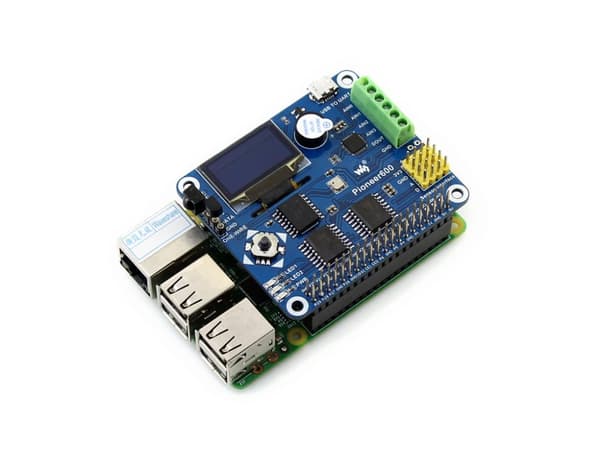

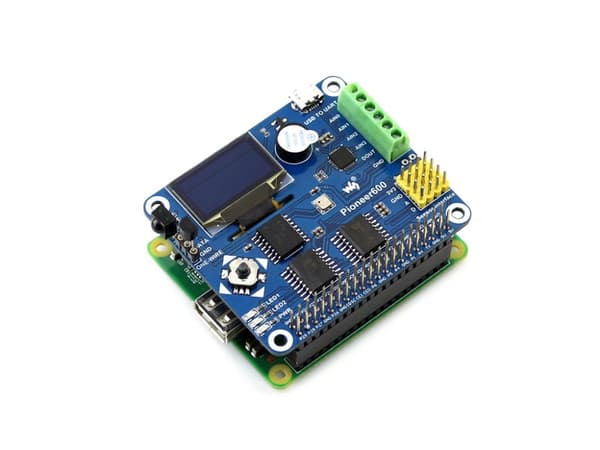

Pioneer600-udvidelse til Raspberry Pi kompatibel med RPi-versioner: A+/B+/2B /3B Funktioner tilgængelige takket være modulet:

LED, joystick, buzzer,

CP2102, muliggør kommunikation med RPi via seriel port

0,96" OLED, DS3231, præcist realtidsur med batteribackup

• PCF8591, 8-bit opløsning, pinouts på skruestik
• PCF8574, flere I2C-udgange/indgange, flere muligheder LFN0038K, infrarød modtager, der muliggør Raspberry Pi-styring ved hjælp af en fjernbetjening
• BMP180, måling af atmosfærisk tryk og temperatur
• <1-LEDNING> stik til 1-LEDNINGsenheder, temperatursensor. DS18B20 inkluderet
kompatibel med de fleste sensorer til Arduino og RPi.
• Hvad er der på printkortet:
• (Raspberry Pi GPIO-stik
• USB TIL UART-konverter :
styr RPi ved hjælp af en seriel terminal
• AD/DA IO-konverterstik
• 1-LEDNINGSstik: muliggør tilslutning af f.eks.
DS18B20
• Stik til ekstra sensorer
• 0,96" OLED-skærm :
SSD1306-driver, 128×64 opløsning, SPI-styring
• Buzzer

CP2102 : USB-konvertersystem <->UART PCF8591 :

8-bit AD/DA-konverter, I2C-grænseflade

BMP180 : tryksensor, I2C-grænseflade

PCF8574 :

I/O-linjeforstærker, I2C-grænseflade

• DS3231 : nøjagtigt RTC-ursystem, I2C-grænseflade
• Strømindikator
Universel LED
Joystick
LFN0038K IR infrarød modtager

Yderligere information såsom:

Brugermanual Skematisk

Demosoftware: Python og C (WringPi/BCM2835 C Library/SysFs)

Vejledninger til Raspberry Pi
Raspbian (konfigureret systembillede)

Wiki:
• Pioneer600
Tilgængelige eksempler:

Periferi

• Interface WiringPi
• BCM2835 C LibrarySysFs

LED I/O

√

• √√
I/O
√
IRM
•
  √

  √

√

UART

UART

√

√

DS18B20

ÉN-LEDNING

√

√
• PCF8574
• I2C
• √

√

√

√

PCF8591

I2C √√ √

DS3231 I2C √

√
• √

BMP180 I2C

√

• √ √
OLED
• SPI
√

√

Vægt: 0,077 kg Ved køb Modtag: Pioneer600 modul x 1 Temp. Sensor DS18B20 ×1 Kabel: USB type A-stik til mikro-B-stikkabel x 1 Monteringssæt: RPi-skruepakke (2 stk.) x 1 1234
