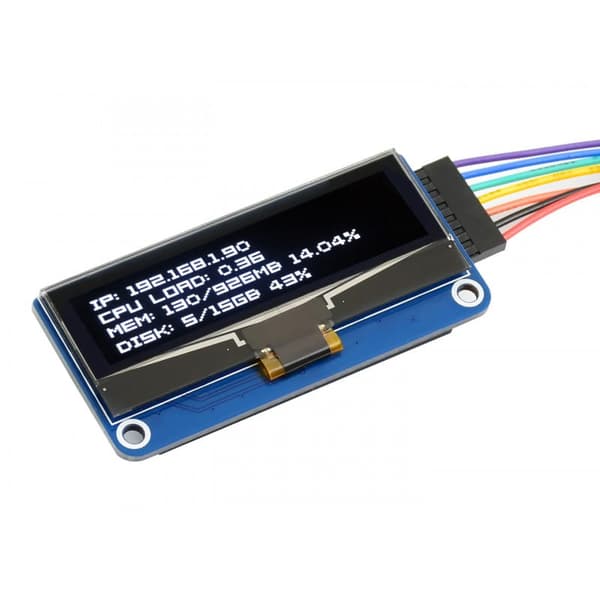

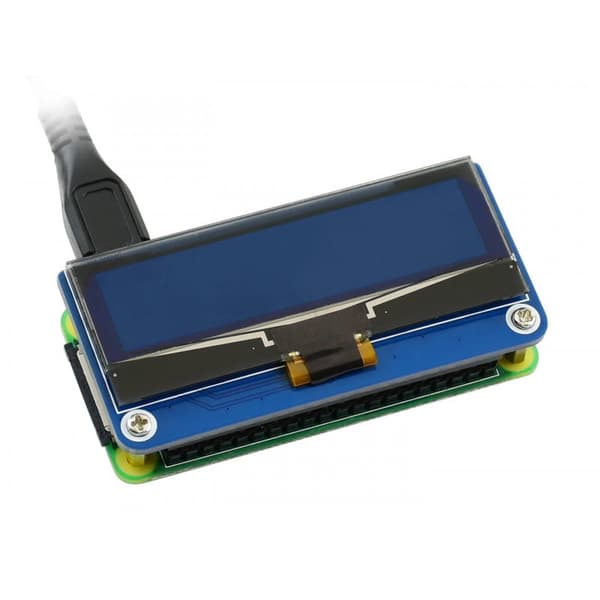

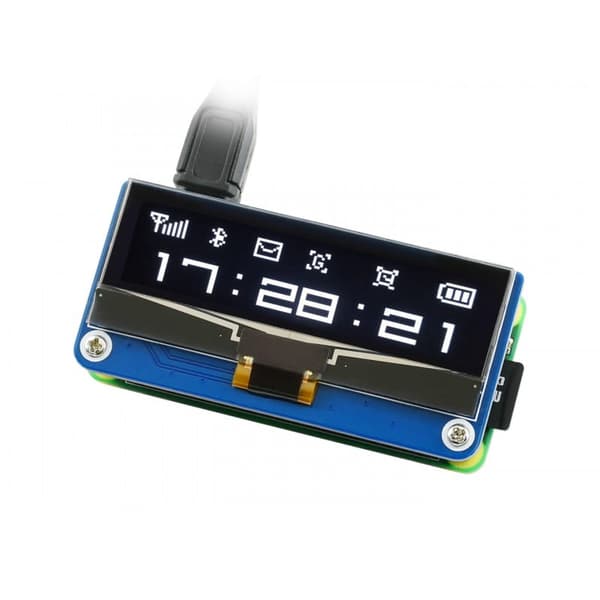

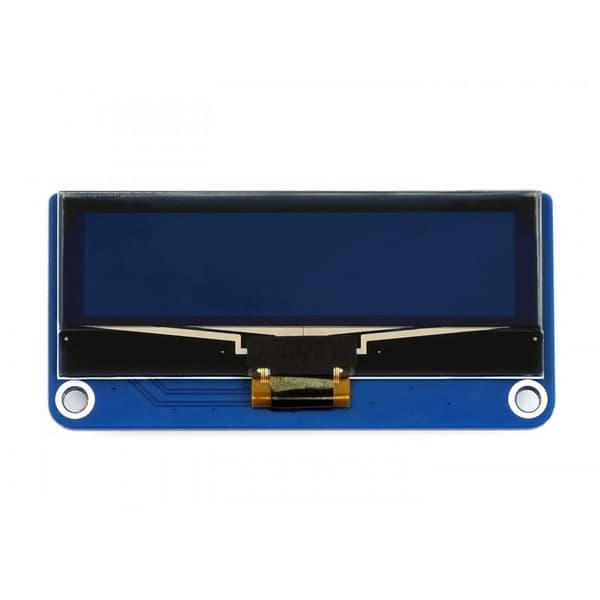

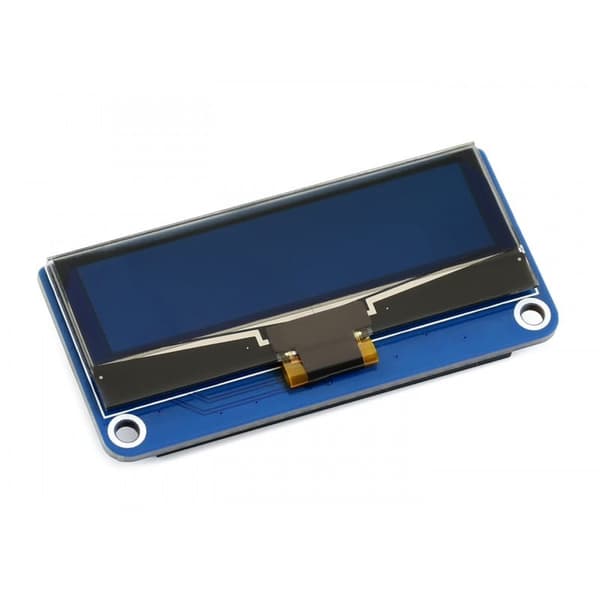

HAT til Raspberry Pi med et 2,23" 128x32 OLED-display, der betjenes via SPI- eller I2C-grænseflader. Display-kontrolbenene er også blevet bragt ud til goldpin-stikket - hvilket gør det muligt at tilslutte displayet til Arduino eller et andet system.

Displayspecifikation:

Diagonal: 2,23"

Opløsning: 128x32

Displaytype: OLED

• Farve: sort baggrund, hvide pixels
• Betragtningsvinkel: >160° Forsyningsspænding: 3,3/5V DC
• Tilladt spænding på display-kontrolbenene: 3,3V
• Tilslutning: standard 40 PIN GPIO-stik kompatible med Raspberry Pi og Jetson Nano-kort
• Styring: SPI-bus (standard) eller I2C, valg foretages ved hjælp af modstandsjumpere på printkortet

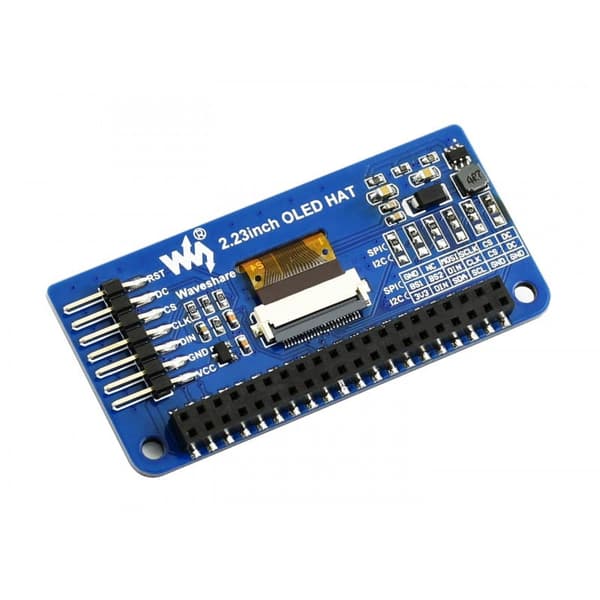

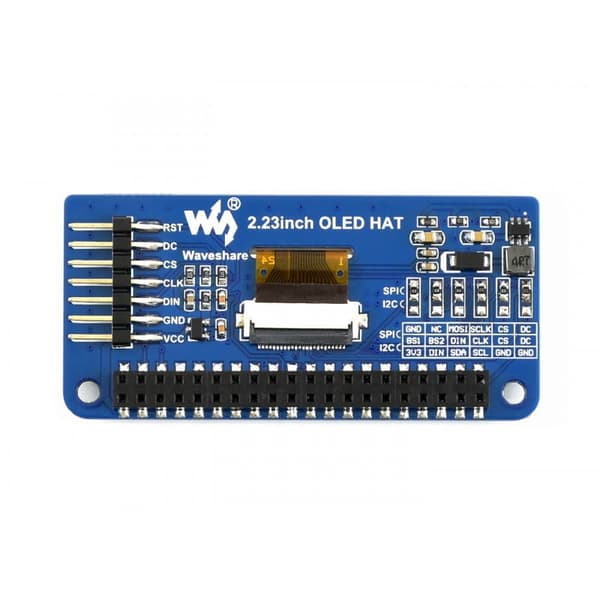

• Yderligere kontrolpin-udgang på guldpin-stikket
• Tilgængelige softwareeksempler til Raspberry Pi/Jetson Nano/Arduino/STM32
• Forbindelse til Arduino drevet af 5V kræver brug af spændingsniveaukonvertere på kontrollinjerne.
Interface
• SYMBOL

Raspberry Pi PIN (BCM)

Beskrivelse

VCC

• 3V3/5V
• Strømforsyningsindgang
GND
GND

Jord

DIN

MOSI

SPI-busdataindgang

CLK

• SCLK
• SPI-busursignalindgang

CS

CE0 CS-signal, lav aktiv

DC
P24

Data/kontrolvalg (høj for data, lav til kontrol)

• RST
P25
• Nulstilling, lav aktiv tilstand
Mål
•

  Sættet indeholder:



Hat til Raspberry Pi

Afstandsstykker muliggør nem montering på RPi x 2

Wiki:

2.23inch_OLED_HAT
