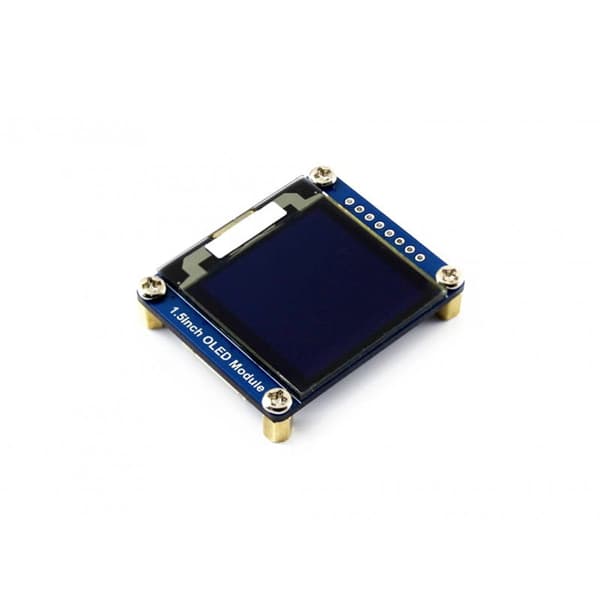

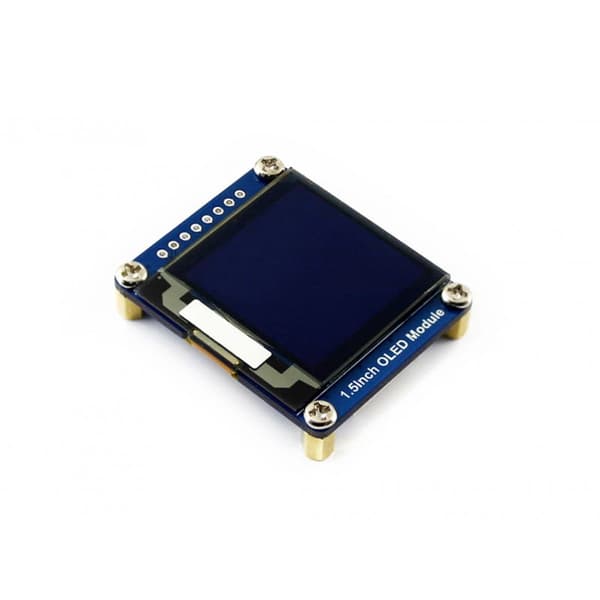

Modul med 1,5" OLED-skærm og 128x128 pixel opløsning, skærmen har en gråtone med 16 niveauer.

Specifikation:

Skærmpixelfarve: hvid

opløsning: 128x128

• 4-bit gråtone
• Betragtningsvinkel: >160° Skærmcontroller: SSD1327
• Understøttelse via SPI eller I2C-bus, konfiguration via modstande på printkort
• Tilgængelige eksempler til Raspberry Pi/Arduino/STM32 Forsyningsspænding\drift: 3,3V / 5V

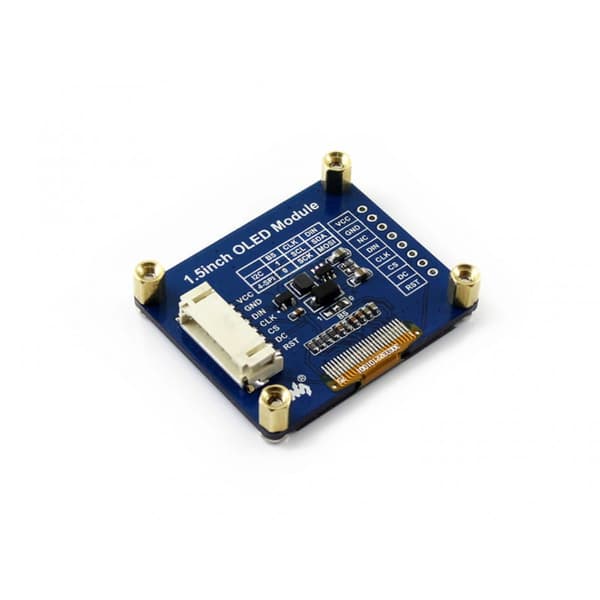

• Grænseflade:
• SYMBOL
BESKRIVELSE
• VCC Strøm (3,3~5V indgang)
• (GND
• Jord
• DIN Dataindgang

(CLK Urdataindgang

CS Chipvalg, lav aktiv

DC
• Data/kommandovalg (høj for data, lav for kommando)
• RST
• Nulstilling, lav aktiv
• Displayet kan betjenes via følgende bus: 4-leder SPI eller I2C:

BS1

BS2 CS

DC

DIN

CLK

4-leder SPI

0

0 Chip-valg

Data/Kommando

• MOSI SCK
• I2C
• 1 1

NC

I2C-adressevalg

SDA SCL

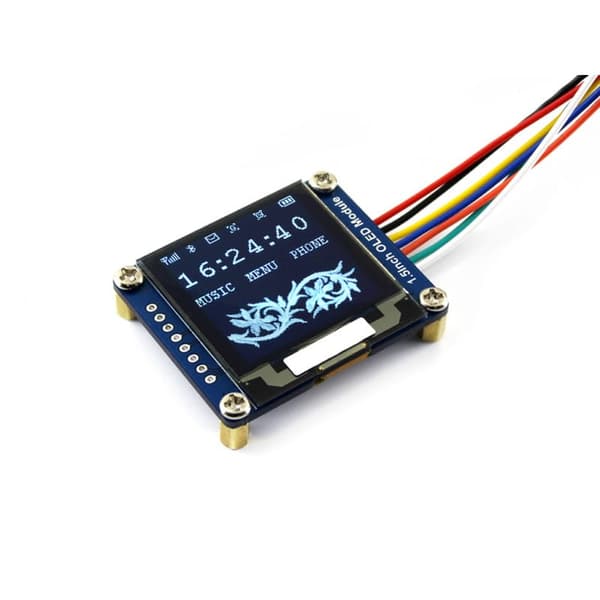

Sættet indeholder:
• 1,5 tommer OLED-modul x 1
• Forbindelseskabler PH2.0 7-bens x 1
•





Wiki:

1,5 tommer_OLED_modul
