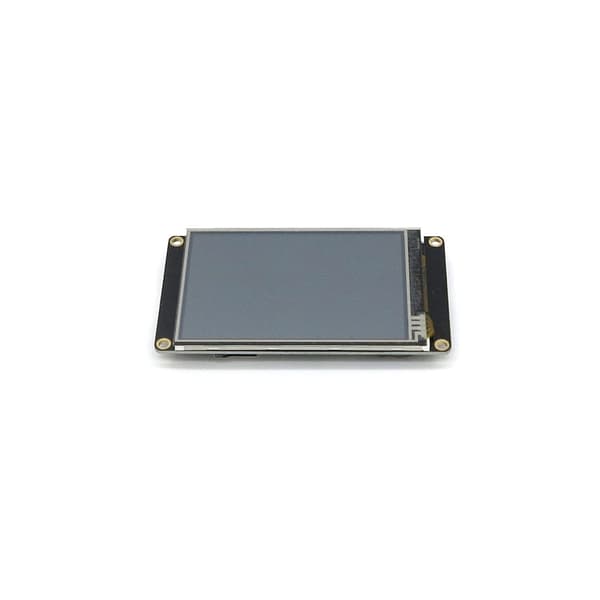

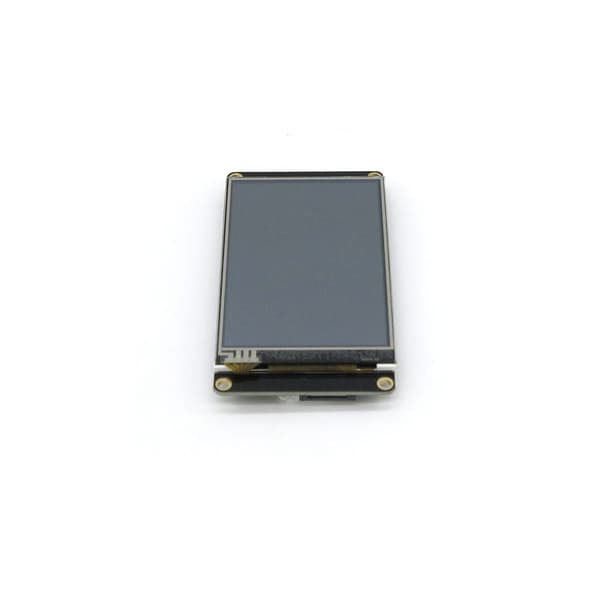

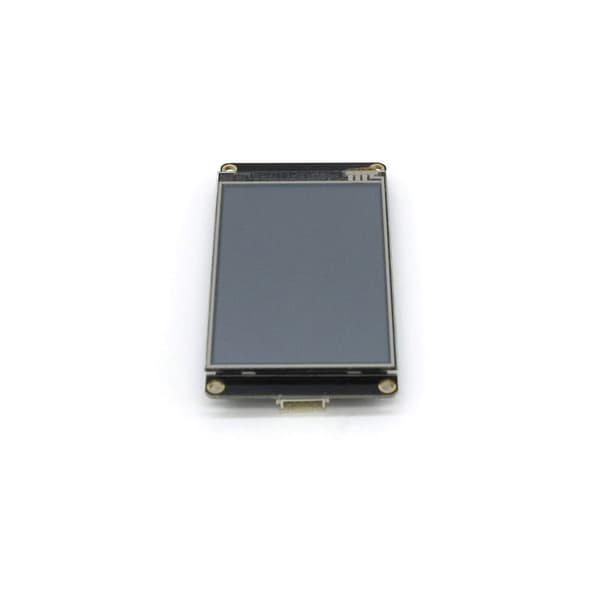

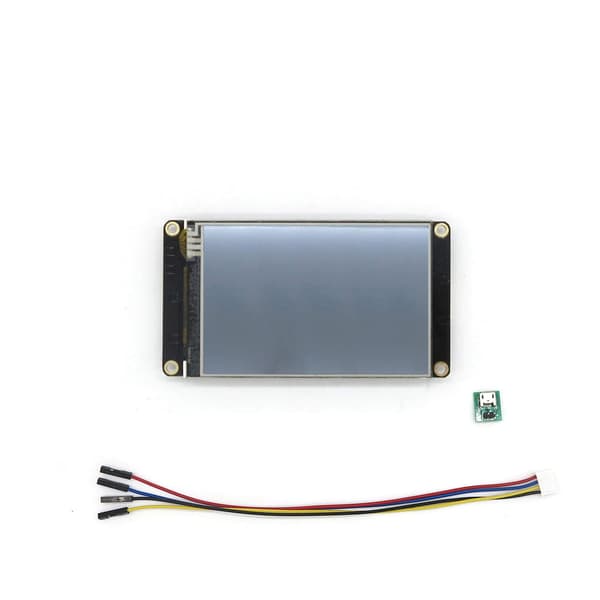

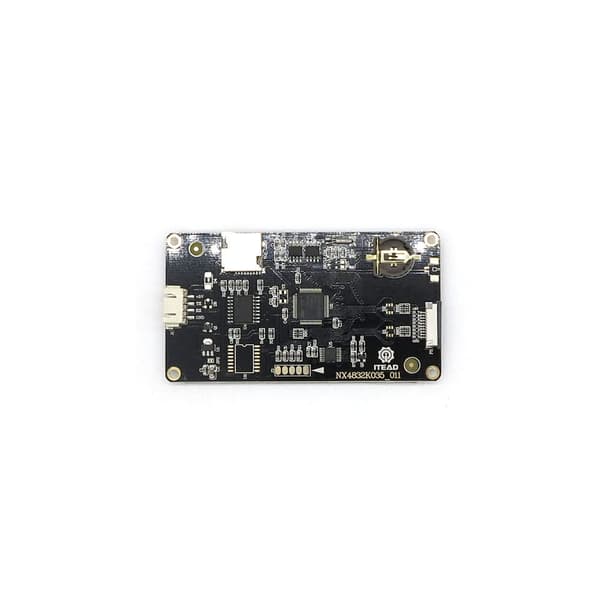

Nextion Enhanced NX4832K035 er det perfekte display til hurtige HMI-projekter med lettilgængelige værktøjer. Vi styrer skærmen via UART serielbussen. Skærmen anbefales til Arduino, Raspberry PI og systemer med ESP8266 mikrocontrollere. Hvis du hurtigt har brug for at designe en brugerflade med knapper, diagrammer, forskellige kontroller og som gør det nemt for operatøren at indtaste data, finder du svaret i Nextion-serien af produkter. Nextion-skærme er opdelt i tre grupper baseret på avancement, hardwarekapacitet og computerkraft. Basis - basisversion. Forbedret - sammenlignet med Basic har den eprom-hukommelse, GPIO-linjer og RTC-ur. Intelligent - sammenlignet med forbedret inkluderer den mange nye avancerede grafiske kontroller. Specifikationer for den præsenterede Nextion Enhanced NX4832K035-skærm: Størrelse: 3,5 tommer Opløsning: 480*320 Berøringspanel: resistivt Antal farver: 65536 Flash-hukommelse: 32 MB RAM-hukommelse: 8192 byte MCU-ur: 108 MHz EEPROM-hukommelse: 1024 byte Antal GPIO'er: 8 Realtidsur: JA Kabinet: NEJ Nextion Editor Skærmens grafiske design og funktionelle elementer kan designes meget nemt og hurtigt takket være et gratis program på din computer. Hver skærm kan indeholde mange funktionelle elementer, såkaldte widgets, som inkluderer: Tekst: et tekstfelt, der kan ændres, mens skærmen er i brug. Tal: et numerisk felt, der kan ændres både via mikrocontrolleren og via det interaktive tastatur på displayet. Knap: knap. Både tryk og slip af knappen registreres nemt af mikrocontrolleren. Statuslinje: statuslinje. Værdien af denne bjælke kan nemt indstilles med den relevante kommando. Billede: giver dig mulighed for at oprette en skærmbaggrund eller indsætte billedfragmenter hvor som helst på skærmen. Måler: er en analog indikator med én hånd. Bølgeform: Bruges til at tegne op til fire grafer. Slider: en slider, hvormed du kan indstille forskellige parametre og variabler i programmet. Afkrydsningsfelt: afkrydsningsfelt. Hver berøring ændrer sin tilstand til den modsatte. Ved hjælp af musen indsætter vi de nødvendige funktionelle elementer på skærmen og bestemmer deres størrelse og placering på skærmen. Et færdigt projekt, der er udarbejdet i Nextion Editor-softwaren, kan overføres til displayet på to måder: Ved at uploade den relevante projektfil til et SD-kort og indsætte den i displayet. Når strømforsyningen er tilsluttet, indlæser displayet automatisk projektet i sin flash-hukommelse. Dette er en god måde at distribuere dine softwareopdateringer over internettet. Hvis skærmen er tilsluttet computeren (via en USB-TTL-konverter), skal du blot klikke på knappen UPLOAD, og programmet indlæses automatisk på skærmen via USB. Sådan tilsluttes Nextion-skærme til en mikrocontroller: Skærmen kommunikerer med den styrende mikrocontroller via en UART seriel bus, så du behøver kun at tilslutte 4 ben: +5V: strømforsyning TX: data, der kommer ud af skærmen (f.eks. hvis knap 1 blev trykket ned), skal tilsluttes mikrocontrollerens RX. RX: Inputdata til displayet (f.eks. visning af temperatur) skal tilsluttes mikrocontrollerens TX. GND: Nextion strømforsynings jord som display til Arduino. Hvis softwaren på mikrocontrollersiden er oprettet baseret på Arduino IDE, så har producenten i dette tilfælde også sørget for mange lettelser. Nextion-displaybiblioteket, der er oprettet og stillet til rådighed af producenten, giver dig mulighed for meget nemt at administrere elementer, der vises på skærmen. Et eksempel på softwaren er tilgængeligt på vores blog. For at strømforsyne skærmen foretrækker vi at bruge et dedikeret FOCA-modul eller forbindelsesdiagrammet nedenfor. Følgende kan bruges som strømforsyning: MP1584-modul LM2596-modul LM7805-modul Teknisk support til Nextion-skærme. Når du køber et Nextion-display, får du straks en række tekniske supportelementer: Et fantastisk videokursus i polsk, hvor du kan lære displayets enkelte elementer at kende fra lektion til lektion. I dette kursus finder du en masse detaljer om softwaren til selve displayet samt softwaren fra Arduino-siden. På det populære elektronikforum er der et relateret emne med en videovejledning, hvor du kan stille spørgsmål, præsentere din ikke-fungerende kode og alt relateret til tekniske problemer med Nextion-skærme. Direkte i vores virksomhed via telefon eller e-mail. Biblioteker til Arduino og Raspberry Pi kan downloades fra producentens hjemmeside. STL-filer af huse til udskrivning på en 3D-printer kan downloades fra producentens hjemmeside. Sættet indeholder: Nextion display USB-strømadapter Forbindelseskabler med stik. Nyttige links: Besøg vores blog. Producentens hjemmeside Forbedrede visninger Program til redigering af NEXTION EDITOR-grænsefladen NEXTION EDITOR-manual Beskrivelse af kommandoer, der understøttes af NEXTION-visninger. Arduino-bibliotek Raspberry Pi-bibliotek 3D-printbare STL-casefiler Videovejledning Nextion Enhanced Series Displaysammenligning: MODELNAVN NX3224K024 NX3224K028 NX4024K032 NX4832K035 NX4827K043 NX8048K050 NX8048K070 NX8048K070-011R/011C Størrelse 2,4″ 2,8″ 3,2″ 3,5″ 4,3″ 5,0″ 7,0″ 7,0″ Opløsning 320*240 320*240 400*240 480*320 480*272 800*480 800*480 800*480 Touchpanel RTP RTP RTP RTP RTP RTP RTP RTP RTP/CTP Antal farver 65536 65536 65536 65536 65536 65536 65536 Flash 16 MB 16 MB 32 MB 32 MB 32 MB 32 MB 32 MB RAM 3584 byte 3584 byte 3584 byte 8192 byte 8192 byte 8192 byte 8192 byte MCU-ur 48 MHz 48 MHz 48 MHz 108 MHz 108 MHz 108 MHz 108 MHz 108 MHz EEPROM 1024 byte 1024 byte 1024 byte 1024 byte 1024 byte 1024 byte 1024 byte Antal GPIO-linjer 8 8 8 8 8 8 8 8 RTC Ja Ja Ja Ja Ja Ja Ja Kabinet Nej Nej Nej Nej Nej Nej Nej Ja SKU IM160511002 IM160511003 IM160511004 IM160511005 IM160511006 IM160511007 IM160511008 IM170428001/IM170421001 Datablad Klik Klik Klik Klik Klik Klik Klik Klik Anbefalet tilbehør til skærmen: Foca Max USB til TTL-konverter, designet til brug med Nextion-skærme. Med en ekstern 8-26V DC strømindgang leverer Foca Max en stabil strømkilde og bekvemmeligheden ved USB til TTL-kommunikation til alle serier og størrelser af Nextion HMI-displays. Udvidelse til Nextion Enhanced-serien af skærme. Modulet har 6 knapper: Esc, Enter, Venstre, Højre, Op, Ned samt en buzzer og LED-dioder. En simpel adapter med et tilslutningsbåndkabel, der giver nem adgang til udvidelsesporten på Nextion Enhanced-serien af skærme.
