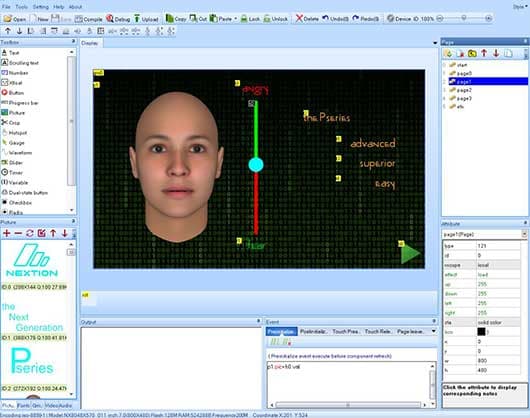

Nextion Basic NX4832T035 er det perfekte display til hurtige HMI-projekter med lettilgængelige værktøjer. Vi styrer skærmen via UART serielbussen. Skærmen anbefales til Arduino, Raspberry PI og systemer med ESP8266 mikrocontrollere. Hvis du hurtigt har brug for at designe en brugerflade med knapper, diagrammer, forskellige kontroller og som gør det nemt for operatøren at indtaste data, finder du svaret i Nextion-produktserien. Nextion-skærme er opdelt i tre grupper baseret på avancement, hardwarekapacitet og computerkraft. Basis - basisversion. Forbedret - sammenlignet med Basic har den eprom-hukommelse, GPIO-linjer og RTC-ur. Intelligent - sammenlignet med forbedret inkluderer den mange nye avancerede grafiske kontroller. Specifikation for den præsenterede Nextion Basic NX4832T035-skærm: "Størrelse: 3,5" Opløsning: 480*320 Berøringspanel: resistivt Antal farver: 65536 Flashhukommelse: 16 MB RAM-hukommelse: 3584 Byte MCU-ur: 48 MHz SKU: IM150918001 Strøm: 145mA" Nextion Editor Det grafiske design af skærmen og funktionelle elementer kan designes meget nemt og hurtigt takket være det gratis program på computeren. Hver skærm kan indeholde mange funktionelle elementer, såkaldte widgets, som inkluderer: Tekst: et tekstfelt, der kan ændres, mens skærmen er i brug. Tal: et numerisk felt, der kan ændres både via mikrocontrolleren og via det interaktive tastatur på displayet. Knap: knap. Både tryk og slip af knappen registreres nemt af mikrocontrolleren. Statuslinje: statuslinje. Værdien af denne bjælke kan nemt indstilles med den relevante kommando. Billede: giver dig mulighed for at oprette en skærmbaggrund eller indsætte billedfragmenter hvor som helst på skærmen. Måler: er en analog indikator med én hånd. Bølgeform: Bruges til at tegne op til fire grafer. Slider: en slider, hvormed du kan indstille forskellige parametre og variabler i programmet. Afkrydsningsfelt: afkrydsningsfelt. Hver berøring ændrer sin tilstand til den modsatte. Ved hjælp af musen indsætter vi de nødvendige funktionelle elementer på skærmen og bestemmer deres størrelse og placering på skærmen. Et færdigt projekt, der er udarbejdet i Nextion Editor-softwaren, kan overføres til displayet på to måder: Ved at uploade den relevante projektfil til et SD-kort og indsætte den i displayet. Når strømforsyningen er tilsluttet, indlæser displayet automatisk projektet i sin flash-hukommelse. Dette er en god måde at distribuere dine softwareopdateringer over internettet. Hvis skærmen er tilsluttet computeren (via en USB-TTL-konverter), skal du blot klikke på knappen UPLOAD, og programmet indlæses automatisk på skærmen via USB. Sådan tilsluttes Nextion-skærme til en mikrocontroller: Skærmen kommunikerer med den styrende mikrocontroller via en UART seriel bus, så du behøver kun at tilslutte 4 ben: +5V: strømforsyning TX: data, der kommer ud af skærmen (f.eks. hvis knap 1 blev trykket ned), skal tilsluttes mikrocontrollerens RX. RX: Inputdata til displayet (f.eks. visning af temperatur) skal tilsluttes mikrocontrollerens TX. GND: Nextion strømforsynings jord som display til Arduino. Hvis softwaren på mikrocontrollersiden er oprettet baseret på Arduino IDE, så har producenten i dette tilfælde også sørget for mange lettelser. Nextion-displaybiblioteket, der er oprettet og stillet til rådighed af producenten, giver dig mulighed for meget nemt at administrere elementer, der vises på skærmen. Et eksempel på softwaren er tilgængeligt på vores blog. For at strømforsyne skærmen foretrækker vi at bruge et dedikeret FOCA-modul eller forbindelsesdiagrammet nedenfor. Følgende kan bruges som strømforsyning: MP1584-modul LM2596-modul LM7805-modul Teknisk support til Nextion-skærme. Når du køber et Nextion-display, får du straks en række tekniske supportelementer: Et fantastisk videokursus i polsk, hvor du kan lære displayets enkelte elementer at kende fra lektion til lektion. I dette kursus finder du en masse detaljer om softwaren til selve displayet samt softwaren fra Arduino-siden. På det populære elektronikforum er der et relateret emne med en videovejledning, hvor du kan stille spørgsmål, præsentere din ikke-fungerende kode og alt relateret til tekniske problemer med Nextion-skærme. Direkte i vores virksomhed via telefon eller e-mail. Biblioteker til Arduino og Raspberry Pi kan downloades fra producentens hjemmeside. STL-filer af huse til udskrivning på en 3D-printer kan downloades fra producentens hjemmeside. Sættet indeholder: Nextion display USB-strømadapter Forbindelseskabler med stik. Nyttige links: Besøg vores blog. Producentens hjemmeside Grundlæggende visninger Program til redigering af NEXTION EDITOR-grænsefladen NEXTION EDITOR-manual Beskrivelse af kommandoer, der understøttes af NEXTION-visninger. Arduino-bibliotek Raspberry Pi-bibliotek STL-casefiler til 3D-printning Videovejledning Sammenligning af Nextion Basic-seriens displays: MODELPARAMETER NX3224T024 NX3224T028 NX4024T032 NX4832T035 NX4827T043 NX8048T050 NX8048T070 Størrelse 2,4" 2,8" 3,2" 3,5" 4,3" 5,0" 7,0" Opløsning 320*240 320*240 400*240 480*320 480*272 800*480 800*480 Touchpanel RTP RTP RTP RTP RTP RTP RTP Farver 65536 65536 65536 65536 65536 65536 65536 65536 Flash (MB) 4 4 4 16 16 16 16 RAM (Byte) 3584 3584 3584 3584 3584 3584 3584 Kerne ARM 7 48MHz ARM 7 48MHz ARM 7 48MHz ARM 7 48MHz ARM 7 48MHz ARM 7 48MHz EEPROM — — — — — — — GPIO'er — — — — — — — Billeder Mål (cm) 12*7,5*4 12*7,5*4 12*7,5*4 12*7,5*4 14*10*4 14*10*4 19*14*4 Vægt (g) 62 71 75 85 141 174 350 Varenummer IM150416002 IM150416004 IM150416005 IM150918001 IM150416003 IM150416006 IM150416007 Datablad Klik Klik Klik Klik Klik Klik Klik Klik Anbefalet tilbehør til dette display: Foca Max USB til TTL-konverter, designet til at fungere med Nextion-skærme. Med en ekstern 8-26V DC strømindgang leverer Foca Max en stabil strømkilde og bekvemmeligheden ved USB til TTL-kommunikation til alle serier og størrelser af Nextion HMI-displays.
