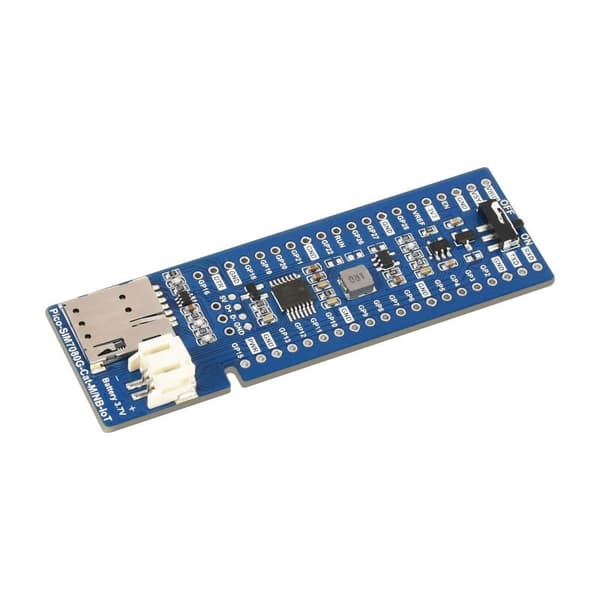

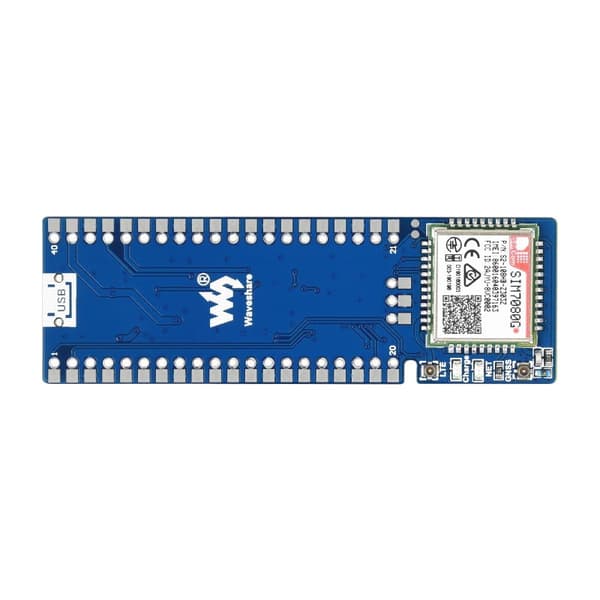

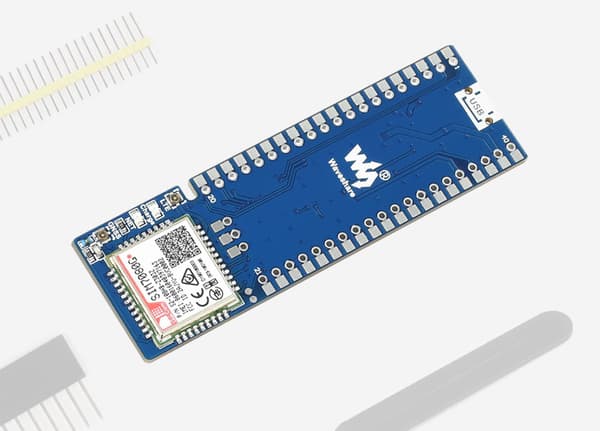

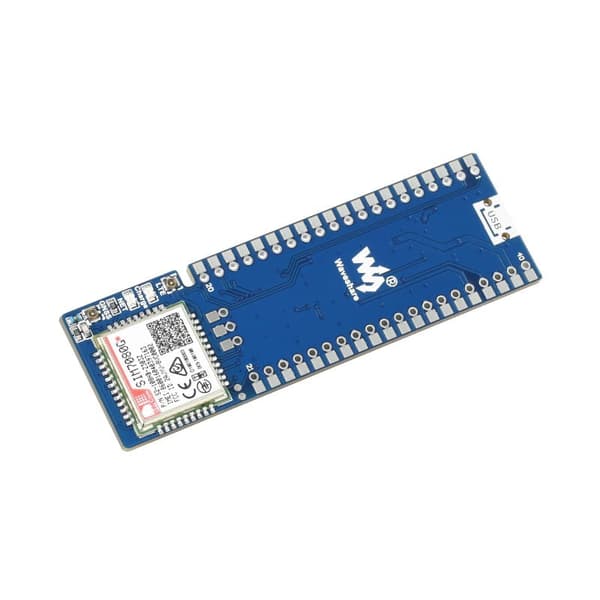

NB-IoT og GNSS-modul til Raspberry Pi Pico

Modul med SIM7080G designet til kommunikation i NB-IoT- og Cat-M-standarderne. Det muliggør også brugen af GNSS-systemer til positionering. Det muliggør brugen af kommunikation i NB-IoT- og Cat-M-standarderne samt positionering ved hjælp af GNSS-systemerne: GPS, GLONASS, BeiDou og Galileo. Den understøtter flere NB-IoT-frekvensbånd, kan styres af serielle AT-kommandoer og understøtter kommunikationsprotokoller som HTTP/MQTT/LWM2M/COAP osv. På grund af dens lave latenstid, lave strømforbrug, omkostninger og rækkevidde er den et ideelt valg til IoT-applikationer.

Specifikation:

Frekvensbånd:
• NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Kat.-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
• GNSS: GPS, GLONASS, BeiDou, Galileo
• Dataoverførselshastighed:
NB-IoT (Kbps): 136(DL)/150(UL)
Kat.-M (Kbps): 589(DL)/1119(UL)
Protokoller: TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
Strømforsyning: Li-Po-batteri eller RPI Pico USB stik
SIM-kort: nano SIM NB-IoT/Cat-M (1,8 V)
(GNSS- og LTE-antennestik
Netværks- og opladnings-LED-indikator
Driftsspænding: 3,3 V

• Kompatibel med Raspberry Pi Pico:
Applikationseksempel:

Pin-definition:

• Dimensioner:

Raspberry Pi og andet periferiudstyr, der er synligt på billederne, er ikke en del af sættet og skal købes separat!

• Sættet indeholder:

Pico-SIM7080G-Cat-M/NB-IoT-modul x1 LTE-antenne x1

GNSS-antenne x1

• 20-bens hunstik x240-bens hanstik x1
• 3,7 V Li-po-batteri x1
•





Wiki: Pico-SIM7080G-Cat-M/NB-IoT
