Mikrobølgebevægelsessensor

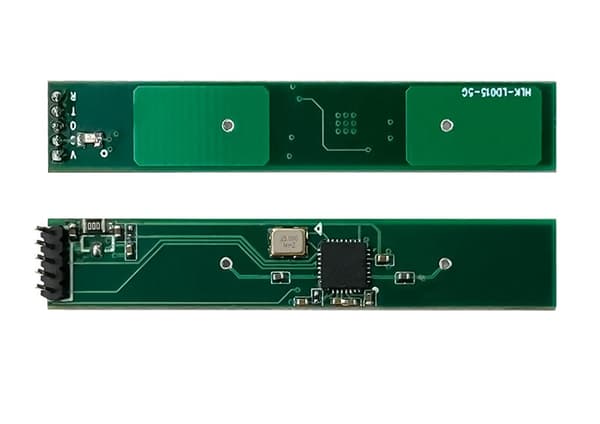

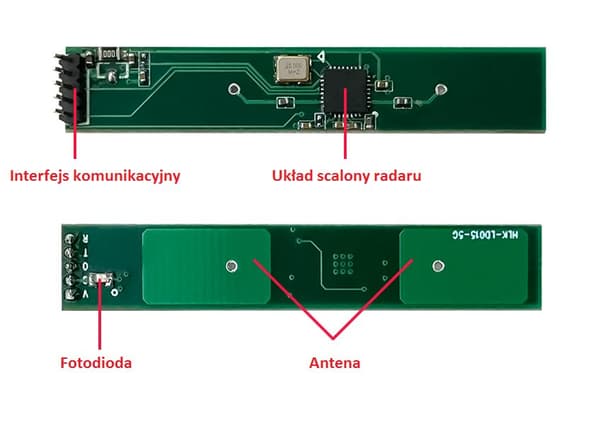

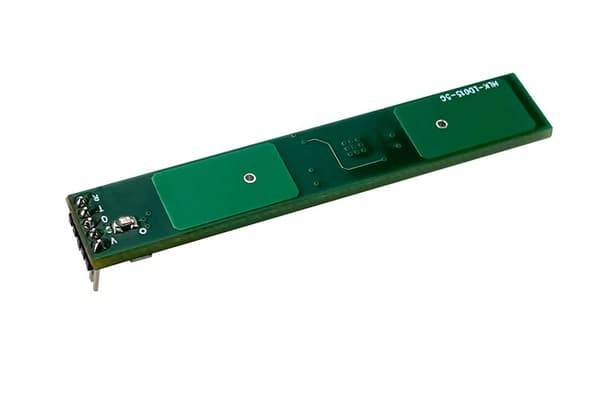

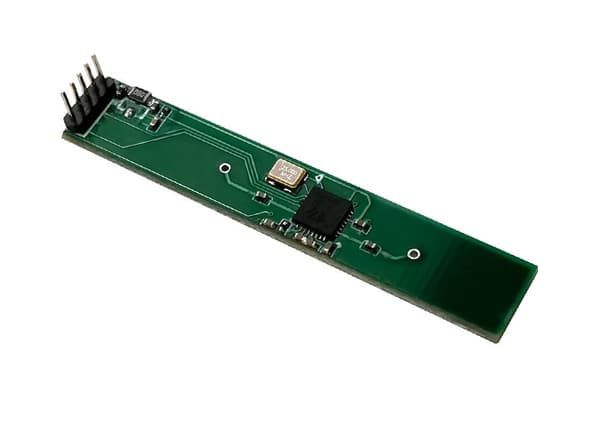

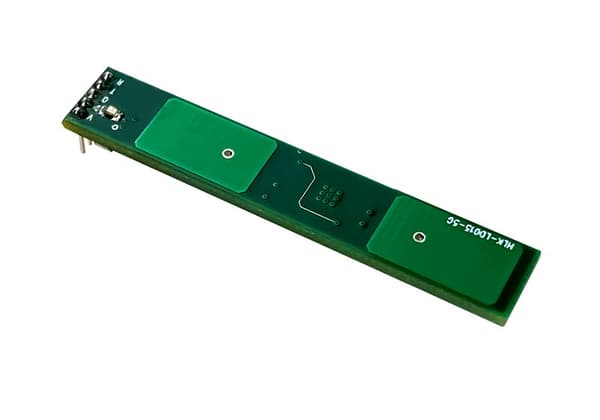

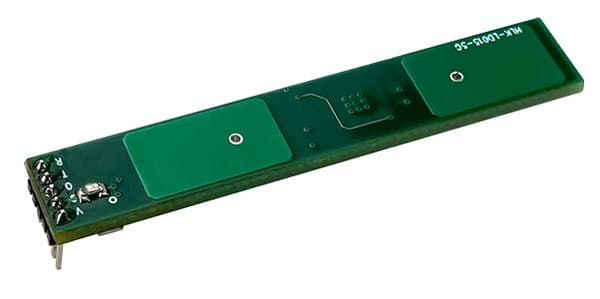

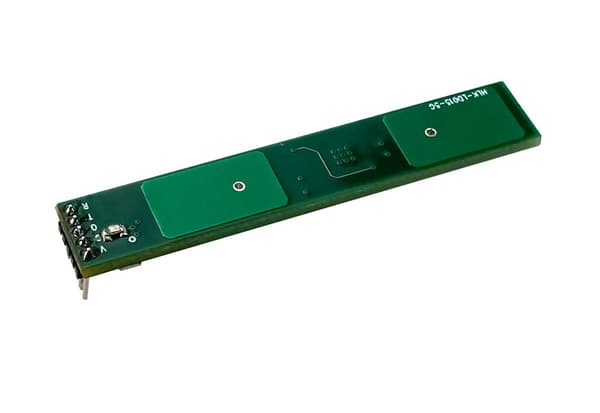

HLK-LD015-5G er en lille 5,8 GHz radarsensor, der måler 46 x 8 mm. Modulet integrerer fuldt ud et 5,8 GHz mikrobølgekredsløb, et mellemfrekvensforstærkerkredsløb og en signalprocessor med høj integration og god kohærens. Takket være den miniaturiserede plane antenne (printet i printkortet) reduceres den samlede størrelse betydeligt, samtidig med at høj effektivitet sikres.

Sensoren kan bruges til at detektere tilstedeværelsen af en menneskekrop eller detektere et bevægeligt mål i scener, herunder smart home, IoT og smart belysning. Især inden for belysningsområdet anvendes det i vid udstrækning i standardbelysningsprodukter såsom induktionslamper og -rør.

Specifikation

• Model: LD015-5G Transmissionsfrekvens: 5,725-5,875 GHz (5,8)
• Mulighed for at ændre parametre ved hjælp af dedikeret software
• Transmissionseffekt: 0,5 mW (typisk værdi) Indgangsspænding: 4,5-5,5 V
• Højt og lavt signal: 5 V TTL
• Detektionsradius: 4-6 meter
• Forsinkelsestid: 30 sekunder
• Lysfølsom tærskel: 10 Lux
• Driftstemperatur: -30 ℃-85 ℃
• Mål: 46 x 8 mm

Justering af detektionstid og detektionsafstand

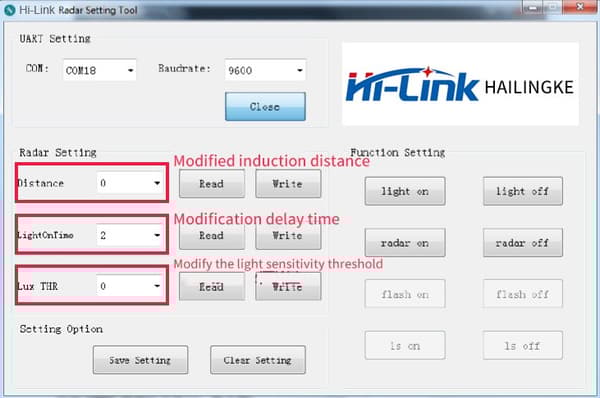

Ved at tilslutte en USB TTL-konverter kan vi ændre sensorparametre såsom:

• detektionsafstand
pulsvarighed efter bevægelsesdetektion
• understøttelse af lyssensor

HLK-LD015-5G kræver som standard 3 ben, nemlig VCC, GND og UD. I denne tid er induktionsforsinkelsen og induktionsafstanden konstante værdier. Hvis du vil justere induktionsforsinkelsen og induktionsafstanden og andre relaterede parametre, skal du tilføje 2 ben, RX og TX, for at konfigurere parametrene. I softwarekonfigurationen kan RX og TX bruges som I/O-porte eller UART-porte til at justere modulparametre. Disse to ben betragtes som standard som input- og outputporte, hvor TX bruges til at justere detektionsafstanden. Detektionsafstanden er 4~6 meter på lavt niveau og 3~5 meter på højt niveau. RX bruges til at justere forsinkelsestiden. Detektionsforsinkelsen er 30 sekunder ved lavt niveau og 2 sekunder ved højt niveau. Når sensoren udløses igen i løbet af forsinkelsestiden, genstartes tiden. RX og TX kan også bruges som både UART-port til at justere modulparametre og serielle porte.

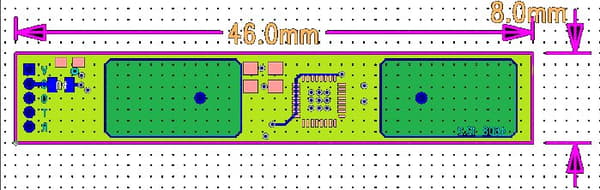

Mål:

• Modulstruktur:

• Detektionsområdediagram:

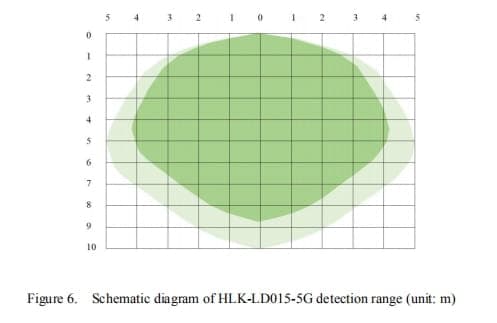

Sensorens detektionsfølsomhed kan konfigureres af MCU'en, og dens grænsedetektionsafstand er 10 meter. Den faktiske detektionsafstand kan justeres i overensstemmelse hermed, hvis det er nødvendigt. Nedenfor er et diagram over radarens rækkevidde under gode forhold uden hus. Hvis følsomheden er indstillet højere, øges detektionsområdet tilsvarende. Det mørke område på billedet er området med høj følsomhed, og det lysere område er området med lav følsomhed. Objekter kan grundlæggende detekteres i dette område, men ikke lige så præcist.
