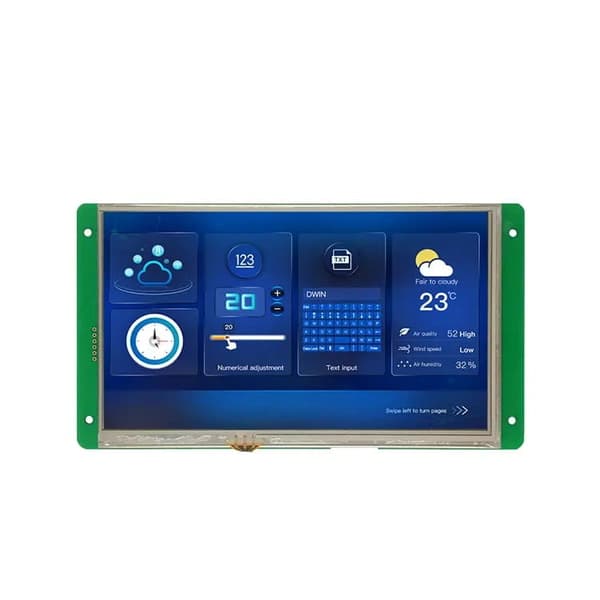

Universal HMI-modul med 7,0" display og resistivt berøringspanel.

DMG10600C070_03WTR funktioner:

Baseret på T5L, med DGUS II/TA-system

7,0 tommer, 1024*600 pixel opløsning, 16,7 millioner farver, IPS
(Resistiv berøring
• Høje betragtningsvinkler: 85/85/85/85(V/H/U/D)
Grænseflade: TTL/RS232
Tilslutning 10Pin_1.0mm FCC
Princip for drift af DWIN HMI-displays
Designet af brugergrænsefladen og dens driftsprincip udføres ved hjælp af et dedikeret
• program DGUS TOOL. Vi kan indlæse færdige grafikker
, oprette knapper, diagrammer, felter til indtastning af data osv. Derefter overfører vi de kompilerede filer til SD-hukommelseskortet, hvorfra de kopieres til displayhukommelsen.
• Driften fra mikrocontroller-siden går ud på at sende og modtage tidligere etablerede datarammer ved hjælp af UART-grænsefladen
.

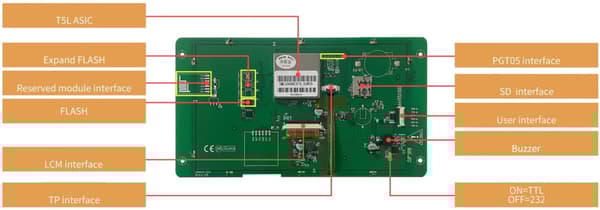

Specifikation DMG10600C070_03WTR

• Interface:
• Baudrate: 3150~3225600bps, Typ. 115200bps
• Driftstilstand:
UART2: N81 ON=TTL/CMOS; OFF=RS232
• UART4: N81/E81/O81/N82 4 (softwarekonfigurerbar) ON=TTL/CMOS; OFF=RS232

Brugerstik:

- 8Pin_2.0mm til strøm og kommunikation, hastighed: 12KByte/s

Hukommelse Flash

: 16MBytes NOR Flash, til grafik, skrifttyper, lydfiler. Antal poster over: 100.000

Buzzer: 3V passiv, strøm <1W

SD-kortgrænseflade:

FAT32

, data downloadhastighed: 4Mb/s

PGT05-grænseflade: til DGUS-kerneopdatering

• Skærm:

Antal farver: 24-bit 8R8G8B

LCD-type IPS

• Betragtningsvinkler: 85°/85°/85°/85° (V/H/U/D)

Opløsning 1024×600 LED-baggrundsbelysning

• 250nit
Type: RTP (
• Resistiv
•


  Touch-tilstand: understøtter berøring og swipe


Overfladehårdhed: 3H Lysgennemstrømning: Over 80%

Strømforsyning:

Forsyningsspænding: 4,5~5,5V

Strømforbrug med baggrundsbelysning tændt: VCC = +5V, 500mA

Strømforbrug med slukket baggrundsbelysning: VCC = +5V, 120mA

Sættet indeholder:

DMG10600C070_03WTR 1024x600 resistivt berøringspanel DWIN HMI
