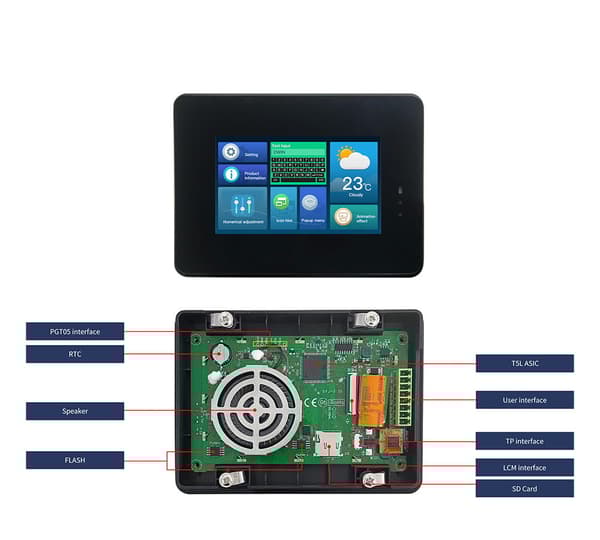

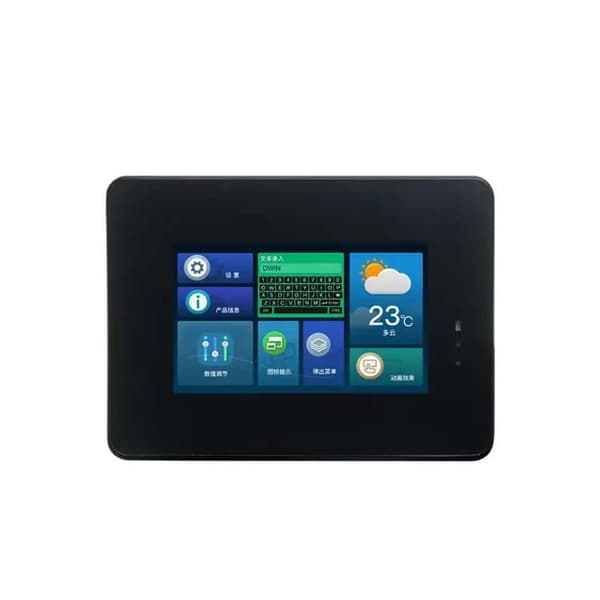

Universal HMI-modul med 4,3" display og kapacitivt berøringspanel, kabinet, højttaler og RS485.

DMG80480T043_A5WTC funktioner:

Baseret på T5L ASIC, med DGUS II-system

• 4,3 tommer, 800x480 pixel opløsning, 16,7M farver, 24bit
• IPS-display med høje betragtningsvinkler: 85/85/85/85 (V/H/U/D) Kapacitiv berøring
• RS232&RS485 grænseflader på 8-bens stik 3,81 mm
• Intelligent HMI-display til industrielle applikationer
• Understøttet Modbus, mulig kommunikation med PLC-controllere
• Virkningsprincip for DWIN HMI-displays
• Designet af brugergrænsefladen og dens funktionsprincip udføres ved hjælp af et dedikeret
program

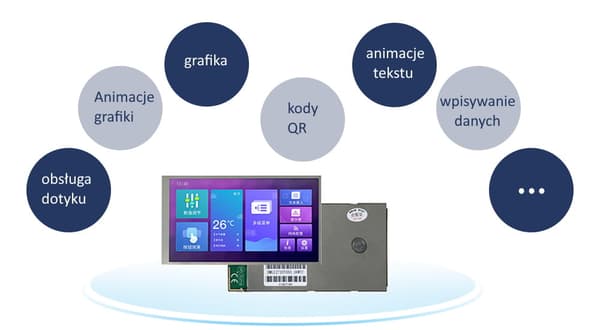

• DGUS TOOL. Vi har mulighed for at indlæse færdige grafikker , oprette knapper, diagrammer, felter til indtastning af data osv. Derefter overføres de kompilerede filer til SD-hukommelseskortet, hvorfra de kopieres til displayhukommelsen.

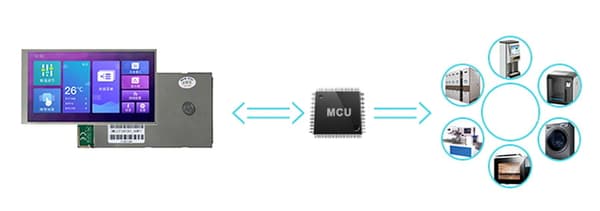

Funktionen fra mikrocontrollersiden går ud på at sende og modtage tidligere etablerede datarammer ved hjælp af UART-grænsefladen.

Specifikation DMG80480T043_A5WTC

• Grænseflade:
• Baudrate: 3150~3225600bps, Typ. 115200bps
• Udgangsspænding: Udgang 1, Iout =-1mA 3,0~3,3Udgang 0, Iout = 1mA 0,0~0,3

Indgangsspænding (RXD):

Indgang 1, Iin = 1mA; 2,4-5,0V, Indgang 0, Iin = -1mA; 0~0,5V

Arbejdstilstand tilstand:

UART2: N81,RS232

UART4: N81,RS232

UART5: RS485

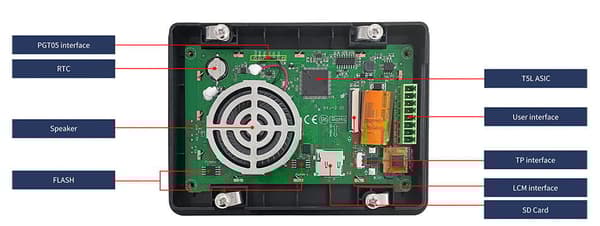

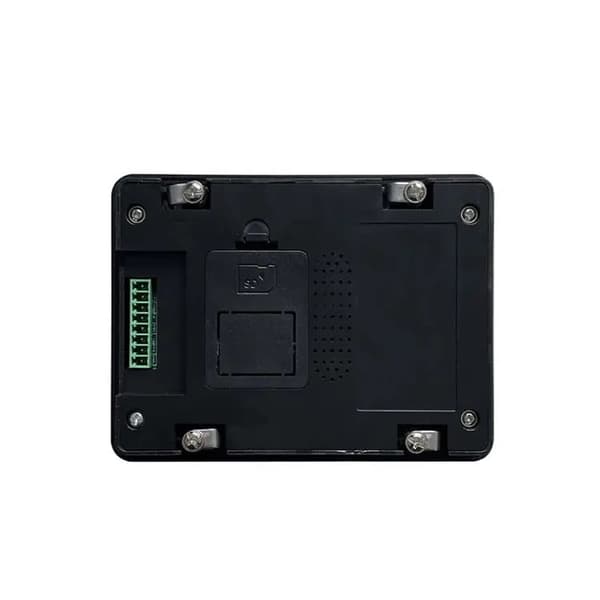

Brugerstik:

- 8-bens 3,81 mm, hastighed: 12 KByte/s

- Plads til lodning af en guldstiftstrimmel

Hukommelse Flash

: 16 MBytes NOR Flash, til grafik, skrifttyper, lydfiler. Antal poster over: 100.000

• Højttaler: 2 W strøm
• SD-kortgrænseflade:
FAT32
• , data downloadhastighed: 4 Mb/s

PGT05-grænseflade: til DGUS-kerneopdatering

Lysstyrkesensor

LED
Skærm:

Antal farver: 16,7M (16777216)

• LCD-type IPS
Synsvinkler: 85°/85°/85°/85° (V/H/U/D)
Skærmområde 93,20 mm (B) × 55,76 mm (H)
Opløsning 800x480
LED-baggrundsbelysning
•
  Lysstyrke:
  260nit



Touchpanel:

Type: CTP (

kapacitiv

berøringspanel)

Struktur: G+G-struktur med overfladedæksel af Asahi hærdet glas

Berøringstilstand: understøtter berøring og swipe

Overfladehårdhed: 6H

Lysgennemgang: Over 90%
Strømforsyning:

Forsyningsspænding: 6

~36V DC

Strømforbrug med baggrundsbelysning tændt: VCC = +12V, 100mA

Strømforbrug med baggrundsbelysning slukket: VCC = +12V, 40mA

• Displaybetjening
i versionen med et resistivt panel
