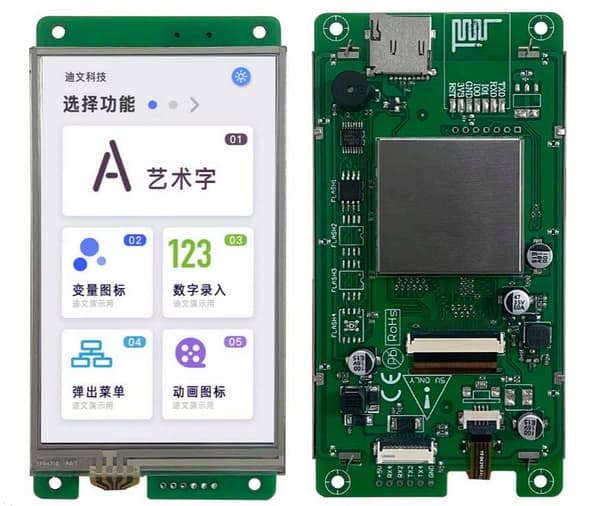

Universal HMI-modul med 4,3" display og resistivt berøringspanel.

DMG80480C043_02WTR funktioner:

(Portrætvisning

• Baseret på T5L1, med DGUS II/TA-system
• 4,3 tommer, 800x480 pixel opløsning, 16,7 millioner farver, IPS IPS-display, høje betragtningsvinkler: 85/85/85/85 (V/H/U/D)
• Resistiv berøring
• FCC 10Pin1.0mm tilslutningskabel, UART TTL-grænseflade
• Med en grafisk GUI, Dual-core processor
• Virkningsprincip for DWIN HMI-displays
• Vi designer brugergrænsefladen og dens funktionsprincip ved hjælp af et dedikeret program
DGUS TOOL. Vi kan indlæse færdige
• grafikker, oprette knapper, diagrammer, felter til indtastning af data osv. Derefter overfører vi de kompilerede filer til et SD-hukommelseskort, hvorfra de kopieres til displayhukommelsen.

Funktionen fra mikrocontroller-siden går ud på at sende og modtage tidligere etablerede datarammer ved hjælp af UART-grænsefladen.

DMG80480C043_02WTR specifikation

Interface:
• Baudrate: 3150~3225600bps, Typ. 115200bps
• Driftstilstand: UART2: N81 3.3V & 5V TTL/CMOS
UART4: N81/E81/O81/N82 4 (softwarekonfigurerbar) 3.3V & 5V TTL/CMOS

Brugerstik: - 10Pin_1.0mm, låst til strøm og kommunikation, hastighed: 12KByte/s- Plads til lodning af en guldstrimmel

Hukommelse

Flash

: 16MBytes NOR Flash, til grafik, skrifttyper, Lydfiler. Antal optagelser over: 100.000

Buzzer: 3V passiv, strøm <1W

SD-kortgrænseflade: FAT32, data downloadhastighed: 4 Mb/s

• PGT05-grænseflade: til DGUS-kerneopdatering
Skærm:

Antal farver: 16,7M (16777216)

• LCD-type IPS
• Synsvinkler: 85/85/85/85 (V/H/U/D)

Skærmområde 56,16 mm (B) × 93,60 mm (H)

Opløsning 480×800

• (LED-baggrundsbelysning
• Lysstyrke:
• Touchpanel:
• Type: RTP (
Resistiv
• touchpanel)

  Struktur: ITO-film + ITO-glas



Touch-tilstand: understøtter berøring og swipe Overfladehårdhed: 3H

Lysgennemstrømning: Over 80%

Strømforsyning:

Forsyningsspænding:

4,5~5,5V

Strømforbrug fra baggrundsbelysning tændt: VCC = +5V, 260mA

• Strømforbrug med slukket baggrundsbelysning: VCC = +5V, 80mA

Sættet indeholder:

DMG80480C043_02WTR LCD 4,3" 800x480 resistivt berøringspanel DWIN HMI
