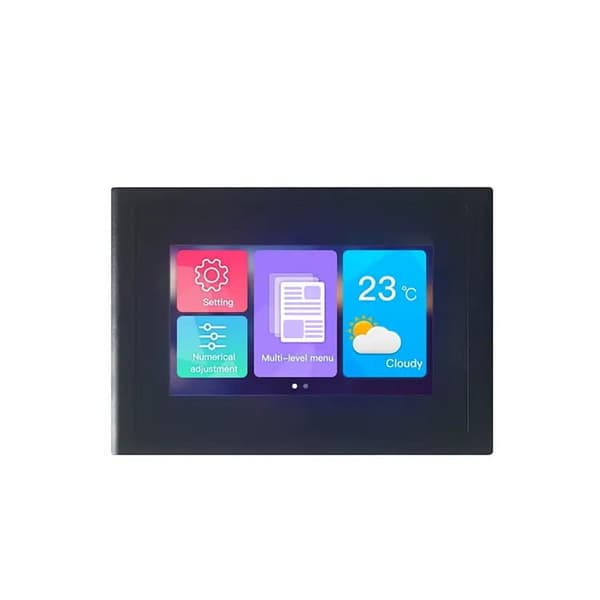

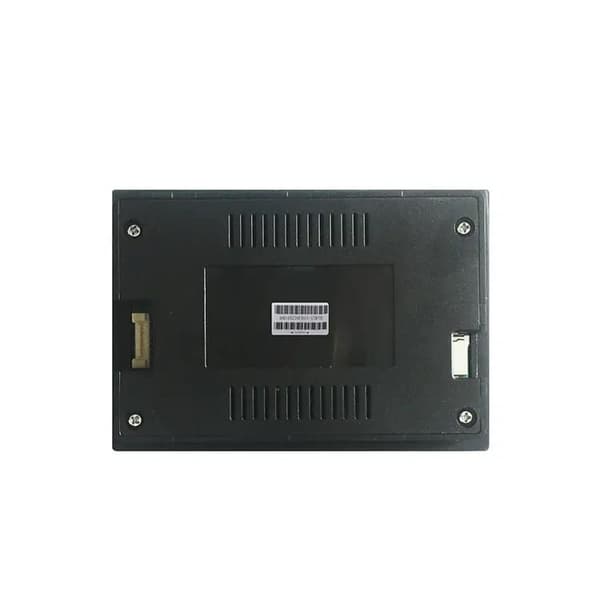

Universal HMI-modul med 4,3" display og resistivt berøringspanel.

DMG48270C043-15WTR funktioner:

Baseret på T5L med DGUS II-system

• 4,3" LCD TN, 262K farver, 480x272 pixels
• Resistiv berøring Grænseflade: RS232 RS485
Funktionsprincip for DWIN HMI-displays
• Den Design af brugergrænsefladen og dens funktionsprincip udføres ved hjælp af et dedikeret
program
• DGUS TOOL. Vi kan indlæse færdiglavet grafik , oprette knapper, diagrammer, dataindtastningsfelter osv. Derefter overfører vi de kompilerede filer til et SD-hukommelseskort, hvorfra de kopieres til displayhukommelsen.
Fra mikrocontrollersiden drejer det sig om at sende og modtage tidligere etablerede dataframes ved hjælp af
• UART-grænsefladen .

Specifikation DMG48270C043-15WTR

Grænseflade:
Baudrate: 3150~3225600bps, Typ. 115200bps
Kommunikation
• UART 2:RS232,N81
• UART4: RS485,N81/E81/O81/N82,4

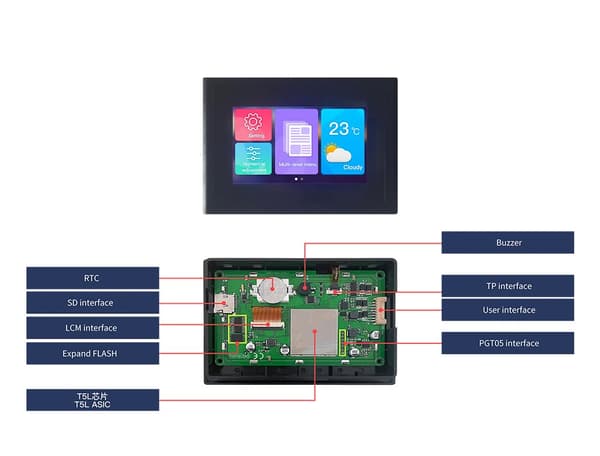

Brugerstik:

- 8Pin_2.0mm til strømforsyning og kommunikation, hastighed: 12KByte/s

Hukommelse

Flash

: 16MBytes NOR Flash, til grafik, skrifttyper, lydfiler. Antal poster over: 100.000

Buzzer: 3V passiv, strøm <1W

SD-kortgrænseflade:

FAT32

, data downloadhastighed: 4Mb/s

PGT05-grænseflade: til DGUS-kerneopdatering

• Skærm:

Antal farver: 262K farver

LCD-type: TN
• Betragtningsvinkler: 85°/85°/85°/85° (V/H/U/D)
• Skærmområde: 95,00 mm (B) × 53,90 mm (H)

Opløsning 480x272

LED-baggrundsbelysning

• Lysstyrke:
250nit
• Touchpanel:
• Type: RTP ( touchpanel)
• Struktur: ITO-film + ITO-glas



  Touch-tilstand: understøtter berøring og swipe

Overfladehårdhed: 3H

Lysgennemstrømning: Over 80%

Strømforsyning:

Forsyningsspænding: 6

~36V

Strømforbrug med baggrundsbelysning tændt: VCC = +12V, 109mA

• Strømforbrug med slukket baggrundsbelysning: VCC = +12V, 50mA

Sættet indeholder:

DMG48270C043-15WTR
