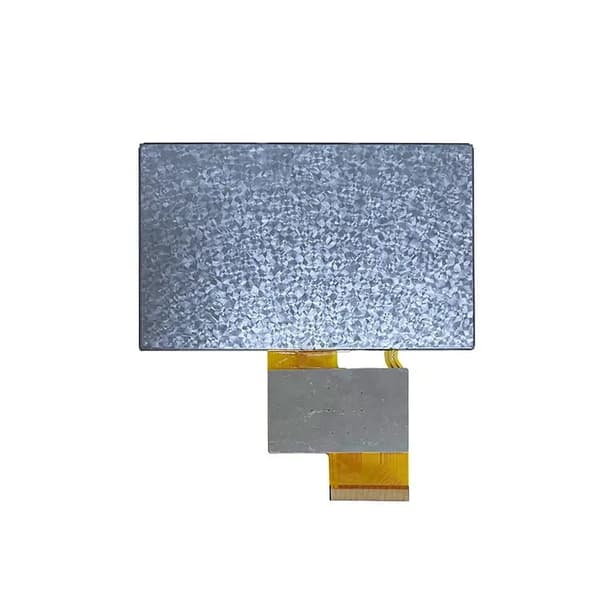

Universal HMI-modul med 4,3" display og resistivt berøringspanel.

DMG48270F043-01WTR funktioner:

COF-struktur, displaystyringselektronik bygget på LCD-bånd

• Baseret på T5L0, med DGUS II-system
• 4,3 tommer, 480*272 pixel opløsning, 262k farver, TN-TFT-LCD, normal betragtningsvinkel. Resistiv berøring
• 50-pin pinout med alle mikrocontroller-pinouts tilgængelige
• Med grafisk GUI, dual-core processor
• Princip for drift af DWIN HMI-displays
• Designet af brugergrænsefladen og dens drift udføres ved hjælp af et dedikeret program
DGUS TOOL. Vi kan indlæse færdige
• grafikker , oprette knapper, diagrammer, felter til indtastning af data osv. Derefter overfører vi de kompilerede filer til SD-hukommelseskortet, hvorfra de kopieres til displayhukommelsen.
Driften fra mikrocontroller-siden går ud på at sende og modtage tidligere etablerede datarammer ved hjælp af

UART-grænsefladen

.

Specifikation DMG48270F043-01WTR

• Interface:
• Baudrate: 3150~3225600bps, Typ. 115200bps
• Driftstilstand: UART2: N81 UART TTLUART4: N81/E81/O81/N82 4 (softwarekonfigurerbar) UART TTL
UART5: N81/E81/O81/N82 4 (softwarekonfigurerbar) UART TTL

Brugerstik: - 50-bens bånd 50Pin_0.5mm FPC

Hukommelse

Flash: 8MBytes NOR Flash, til grafik, skrifttyper, lydfiler. Antal poster over: 100.000

SD-kortgrænseflade:

FAT32

, downloadhastighed: 4Mb/s

• Skærm:
Antal farver: 262K farver

(LCD-TV-type-TN, TFT LCD

• Betragtningsvinkler: 70°/70°/40°/30° (V/H/U/D) Skærmområde 95,04 mm (B)×53,86 mm (H)
• Opløsning 480×272

Baggrundsbelysning LED

Lysstyrke:

200nit
• Panel touch:
Type: RTP (
• Resistiv
•


  Overfladehårdhed: 3H


Lysgennemsigtighed: Over 80%

Strømforsyning:

Forsyningsspænding:

4,5~5,5V

Strømforbrug med baggrundsbelysning tændt: VCC = +5V, 220mA

Strømforbrug med baggrundsbelysning slukket: VCC = +5V, 78mA

Sættet indeholder:

DMG48270F043-01WTR LCD 4,3" 480x272 resistivt berøringspanel DWIN HMI
