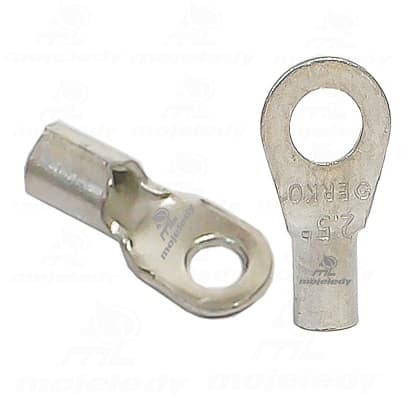

Cu tube eyelet terminal KOA 3-2,5 100stk. ERKO Tekniske data Producent: ERKO Produktserie: KOA Producentindeks: KOA_3-2,5/100 Klemmeform Ring Tilslutningsvinkel Lige Materiale Kobber Model uden krave Trådtype Multi-core Metrisk gevindstørrelse på tilslutningen mm2 3 Med isolering NO Med inspektionshul NO Overfladebeskyttelse Fortinning serie DIN-2 i overensstemmelse DIN rørklemmer (galvaniseret tin) i henhold til DIN 46235, til presning. De muliggør terminering af kobberkabelkerner og bruges overalt, hvor det er nødvendigt at tilslutte kablet til for eksempel en tavle, samleskinne eller anden enhed ved hjælp af en skrueterminal. Brugen af DIN-ringklemmer øger sikkerheden og holdbarheden af denne type forbindelse. I modsætning til loddede forbindelser reducerer brugen af ringklemmer risikoen for overophedning af kerner og isolering. Ved crimpning af sektorformede kerner skal de omformes til en "rund" form. Alle kobberrørsøjer gennemgår en yderligere proces med hærdning og brænding ved en temperatur på 700°C. Denne proces fjerner enhver forurening fra materialet, hvorfra spidsen er lavet. Hærdede spidser er i modsætning til ikke-hærdede spidser mindre modtagelige for revner og mikrorevner under presning og har derfor bedre driftsparametre. For DIN 46235-standarden er dimensionstolerancen for størrelse "d1" for tværsnit 10-150 mm2 +/- 0,3 mm for tværsnit 185-400 mm2 +/- 0,4 mm, for dimensioner 500-625 mm2 +/- 0,5 mm for +/- 0,5 mm - 0,5 mm - 0,5 mm - 0,5 mm - 0,5 mm mm, for tværsnit mellem 95 og 625 mm2 er det +/- 2 mm for hele rækken af tværsnit er dimensionstolerancen for størrelse "l1" +2 mm, for dimension "c" -3 mm. Effektiviteten af crimpning (fastgørelse af terminalen til kablet) afhænger af brugen af et passende værktøj og en matrice tilpasset tværsnittet. materiale: elektrolytisk kobber (iht. EN13600) minimum tinlag: 3 m dimensionstolerance iht. DIN46235
