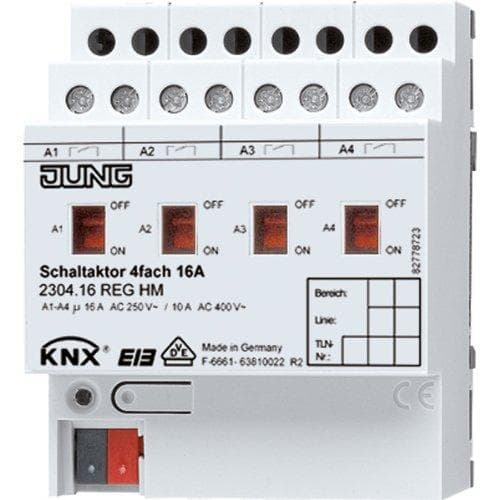

Produktbeskrivelse Jung 2304.16REGHMKNX kontaktaktuator 4-fold KNX kontaktaktuator 4-fold REG-hus 4 TE 4 NO kontakter med mekanisk manuel betjening og statusvisning ETS produktfamilie Edition Produkttype Binær udgang 4-dobbelt Tilsigtet anvendelse Skifte elforbrugere AC 230 V eller AC/DC 24 V med potentialfrie kontakter Montering på DIN-skinne EN 60715 i underfordelingstavle Produktegenskaber Manuel aktivering af relæerne uafhængigt af bussen Normalt åben eller normalt lukket drift Logisk og tvangsdrift funktion Koblingsfeedback (kun busdrift) Skiftepositionsindikator Central koblingsfunktion med kollektiv feedback Spærrefunktion for hver kanal Tidsfunktioner: Tænd og sluk forsinkelse, trappelyskontakt med forvarselsfunktion Integration i lysscener Driftstidstæller, Konfigurerbar via bus Indgangsovervågning for cyklisk opdatering med sikkerhedskreds Nej ekstra strømforsyning påkrævet Tekniske data Nominel spænding KNX: DC 21 ... 32 V SELV Tilslutning KNX: KNX tilslutningsklemme Strømforbrug KNX: typ. 150 mW Strømtab: max. 4 W Omgivelsestemperatur: -5 ... +45 °C Opbevarings-/transporttemperatur: -25 ... +70 °C Installationsbredde: 72 mm (4 TE) Udgangstilslutning: skrueklemmer massiv: 0,5 ... 4 mm2 fintrådet uden hylster: 0,5 ... 4 mm2 fintrådet med hylster: 0,5 ... 2,5 mm2 Koblingsudgange Kontakttype : potentialfri relækontakter (?-kontakt) Koblingsspænding AC: AC 250 / 400 V Koblingsstrøm 230 V AC1: 16 A Skiftestrøm 230 V AC3: 10 A Skiftestrøm 400 V AC1: 10 A Skiftestrøm 400 V AC3: 6 A Lysstofrør: 10 AX ohmsk belastning: 3680 W kapacitiv belastning: 10 A / 140 µF koblingsspænding: DC DC 12 ... 24 V DC koblingsstrøm: 16 A Minimum koblingsstrøm: 100 mA Startstrøm 150 µs: 400 A Startstrøm 600 µs: 200 A Lampen belaster glødelamper: 2500 W HV halogenpærer : 2500 WLV-halogenpærer indlede. Transformator: 1200 VA Tronic transformer: 1500 W lysstofrør T5/T8 ukompenseret: 2500 W parallelkompenseret: 1300 W / 140 ?F duokredsløb: 2300 W / 140 ?F kompaktlysstofrør ukompenseret: 120000 W: 120000 parallel: 120000 ?F kviksølvdamplamper ukompenseret: 2000 W parallelkompenseret: 2000 W / 140 µF Godkendelse: VDE Tekniske data Juridiske oplysninger Privat salg, en uges overtagelsesgaranti, ingen yderligere garantier/garanti
