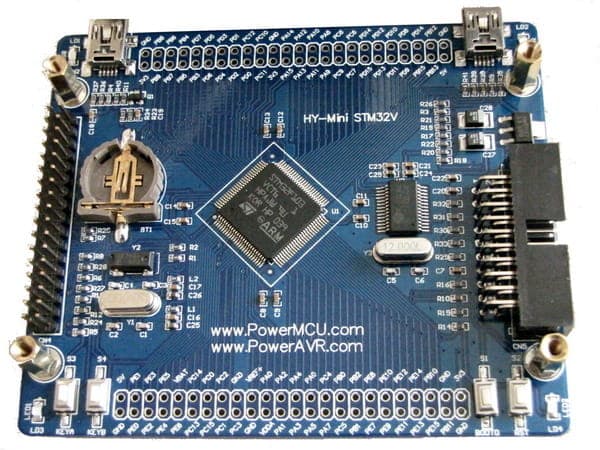

HY-Mini-kortet er ideelt til at starte arbejdet med mikrocontrollere med ARM Cortex-M3-kernen. Til en relativt lav pris får vi et kort med STM32F103VCT6-mikrocontrolleren og en 3,2" TFT LCD-skærm med et berøringspanel.

Kortet leveres med eksempelkildekoder til mikrocontroller-periferiudstyr, f.eks. UART-, RTC- og GPIO-portunderstøttelse. Koderne indeholder også eksempler på displayunderstøttelse med et berøringspanel.

Grundlæggende information:

• STM32F103VCT6, ARM Cortex-M3, 256kB Flash, 48KB RAM, 72MHz/90MIPS(1,25DMIPS/MHz), LQFP-hus 100
• display: HY32D, LCD TFT 3,2" 240x320 med resistivt berøringspanel, displaycontroller:SSD1289
• 2 mini-USB-porte
• USB-konverter -> TTL på PL2303-systemet
2 knapper til enhver brug
nulstillingsknap
• 4 LED-dioder
RTC-kredsløb, batterisokkel
• MicroSD-hukommelseskortstik
• alle mikrocontroller-ben er ført ud til bensokler
• ARM JTAG 20-bens stik
kvarts: 8MHz og 32,768kHz

PCB-dimensioner: 115mmx85mm

Tilgængelige programeksempler til Keil uVision-compileren:

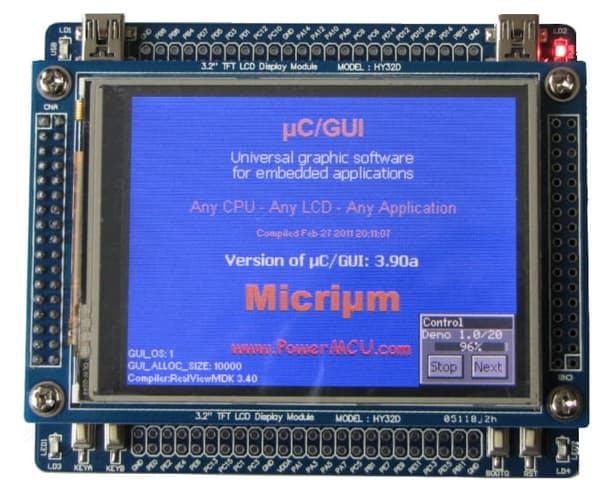

• demo uCOSII2.91+UCGUI3.90A
• GratisRTOSV6.1.0
SD-kortunderstøttelse

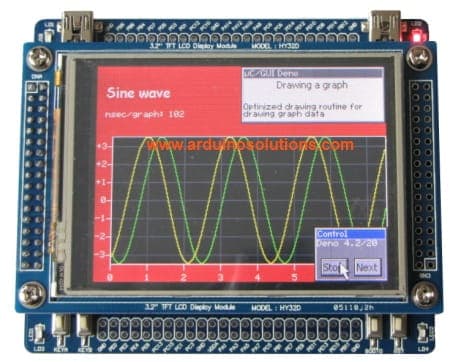

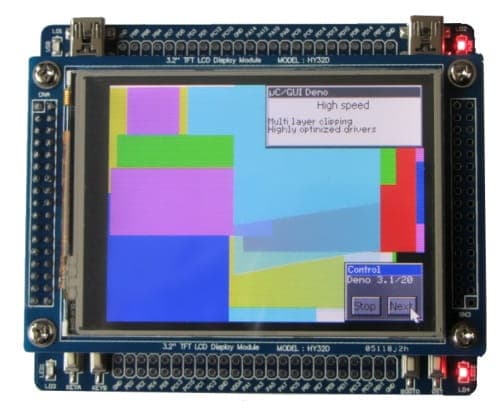

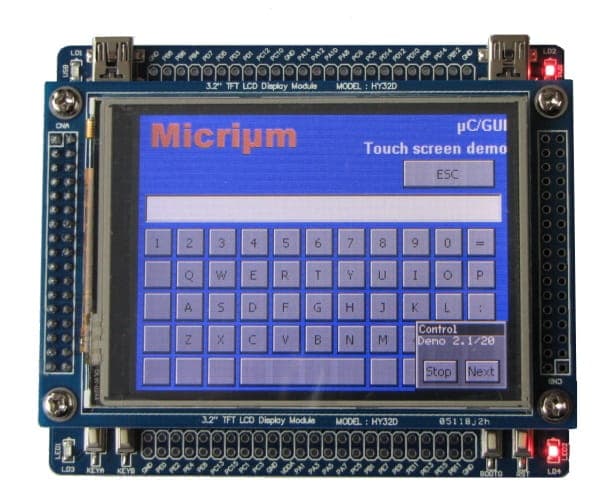

display- og berøringspanelunderstøttelse og mange andre

Derudover er der eksempler på LCD-displayunderstøttelse konfigureret til CooCox CoIDE-compileren.

Derudover indeholder arkivet: diagrammer, katalognoter, compiler og biblioteker - alt hvad du behøver for at komme i gang med at arbejde.

Takket være bootloaderen kan mikrocontrolleren programmeres via USB-porten.
Ved at købe dette produkt modtager du:

HY-MINI prototypekort med LCD-display TFT 3,2"

link til data med eksempler

mini-USB-kabel
• Filer til download:

/upload/download/HY-MiniSTM32V_SCH.pdf

• /pl/p/file/659c91faae92f1ea7f7903ad433882d8/Multilayer-Composite-Print.pdf
• http://arduinosolutions.com/upload/mini/CooCox.zip
• http://arduinosolutions.com/upload/mini/Datasheet.zip

  http://arduinosolutions.com/upload/mini/Library.zip



http://arduinosolutions.com/upload/mini/program.zip http://arduinosolutions.com/upload/mini/Schematic.z

http://arduinosolutions.com/upload/mini/sofware.zip
