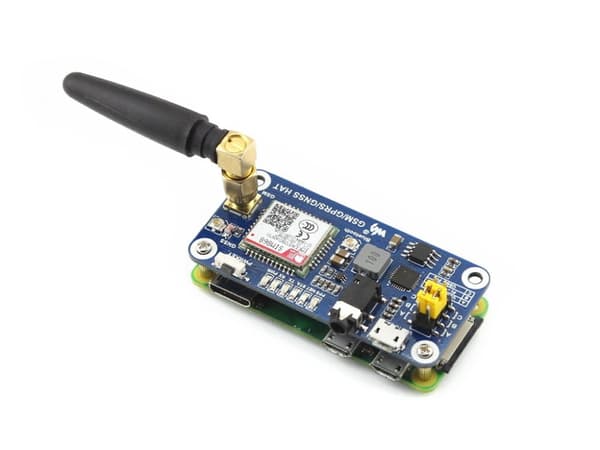

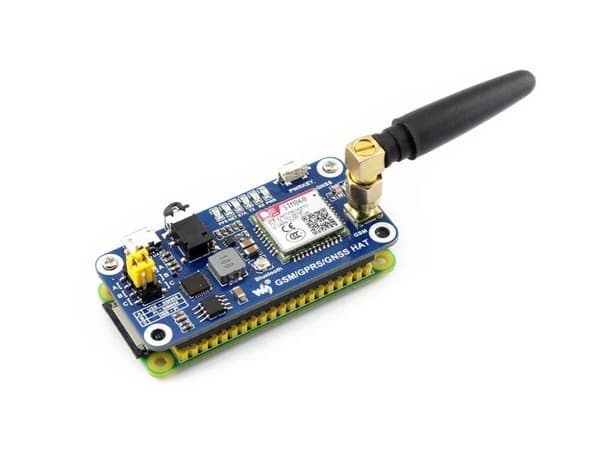

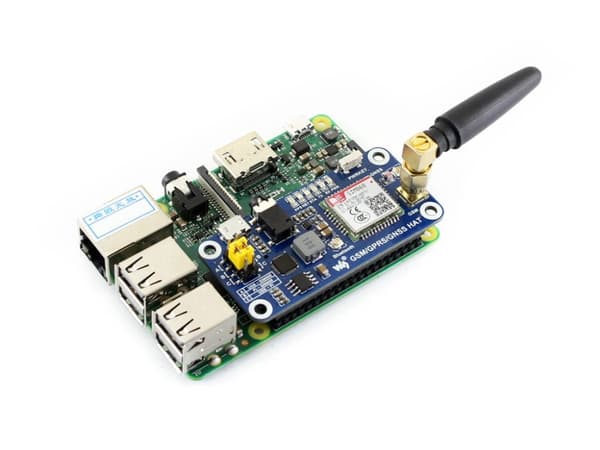

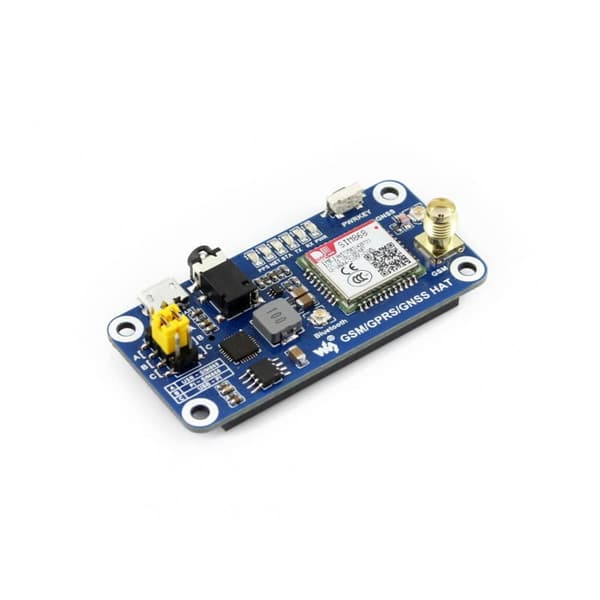

Modul til Raspberry Pi med SIM868-chip, der muliggør kommunikation via GSM, Bluetooth og har GPS-modtager: GNSS.

Specifikation:

Raspberry Pi samarbejder med Raspberry Pi 2B/3B/4B/Zero/Zero W

Understøttelse af SMS, taleopkald, GPRS, DTMF, HTTP, FTP, MMS, e-mail osv. Understøttelse af GPS, COMPASS, Glonass, LBS basestationspositionering, omni-positionering

Bluetooth 3.0 kommunikation

Boardet har en USB - UART-konverter på CP2102-chippen, der muliggør fejlfinding 6x LED'er, der viser modulets driftsstatus

1,8V/3V SIM-kortslot

RTC-ur med batteribackup
• Kommunikation med Baudrate autodetection (1200bps) ~115200bps)
Modulstyring ved hjælp af AT-kommandoer (3GPP TS 27.007, 27.005 og SIMCOM-forbedrede AT-kommandoer)
• Understøtter SIM-applikationsværktøjssæt: GSM 11.14 Release 99 Tilgængelige supporteksempler for: Raspberry Pi/Arduino/STM32) Forsyningsspænding\drift: 5V
• GSM/GPRS Bånd GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
• Quad-band automatisk søgning Overensstemmer med GSM fase 2/2+
• Udsendelseseffekt
Klasse 4 (2W @ GSM 850/EGSM 900 MHz)
• Klasse 1 (1W @ DCS 1800/PCS 1900 MHz)
• GPRS-forbindelse
GPRS multi-slot klasse 12 (standard)
• GPRS multi-slot klasse 1~12 (konfigurerbar)
• GPRS-datafunktion
Downlink-hastighed: maks. 85,6 kbps
• Uplink-hastighed: maks. 85,6 kbps
Kodningsskemaer: CS-1\CS-2\CS-3\CS-4
• Understøtter PAP (Password Authentication Protocol) til PPP-forbindelse
Understøtter PBCCH
• Understøtter USSD

SMS Understøtter: MT/MO/CB/Text/PDU-tilstand SMS-lagring: SIM-kort

Lyd Stemmekodnings-/afkodningstilstand: Halv hastighed\Fuld hastighed\Forbedret fuld hastighed\Adaptiv muti-hastighed

Understøtter ekkodæmpning

Understøtter støjreduktion
• GNSS
• Modtagertype
33 sporingskanaler
• 99 opsamlingskanaler
GPS L1 C/A-kode
Følsomhed

Sporing: -165 dBm

Koldstarter: -148 dBm Tid til første reparation

Koldstarter: 28s (typ.)

Varmstarter: < 1s
Varmstart: 26s

Nøjagtighed

Horisontal position: <2,5m CEP

• Bluetooth
• Integrerer AT-kommandoer Overholder Bluetooth-specifikationen 3.0 + EDR
• Understøtter SPP, OPP, HFP/HSP osv.

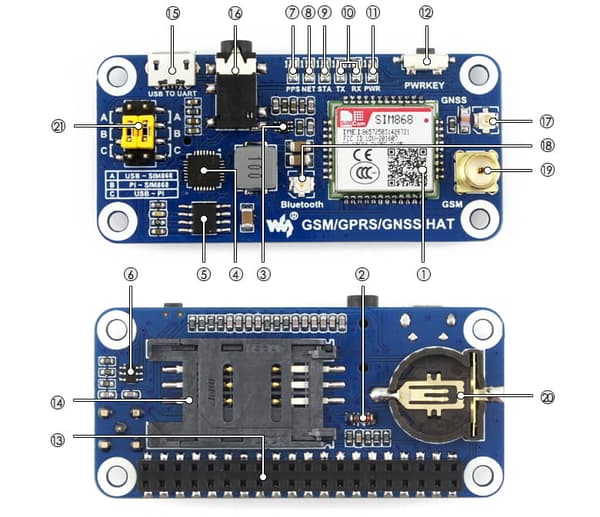

Kortbeskrivelse:

• ZMM5V1: regulatordiode
• SMF05C: TVS-diodeCP2102: USB TIL UART-konverter

MP1482: strømchip

NDC7002N: spændingsniveau-oversætter GPS-statusindikator

NET-indikator:

• blinker hurtigt, når modulet starterblinker langsomt, når GSM-registrering er gennemført
• STA-modulets arbejdsstatusindikator
• SIM868 UART Tx/Rx-indikatorStrømindikator
• SIM868-kontrolknap: Tryk på knappen og hold den nede i 1 sekund for at starte/slukke SIM868Raspberry Pi GPIO-stik
• SIM-kortslotUSB TIL UART-grænseflade
• 3,5 mm hovedtelefon-/mikrofonstikGNSS-antennestik

  Bluetooth-antennestik

  GSM-antennestik

CR1220 batteriholder: til RTC-backupbatteri UART-valgknap A: styr SIM868 via USB TIL UART

B: styr SIM868 via Raspberry Pi

C: adgang til Raspberry Pi via USB TIL UART

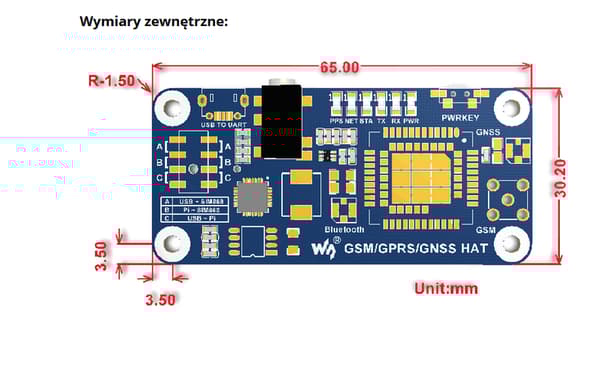

Udvendige dimensioner:

Wiki:
GSM/GPRS/GNSS_HAT

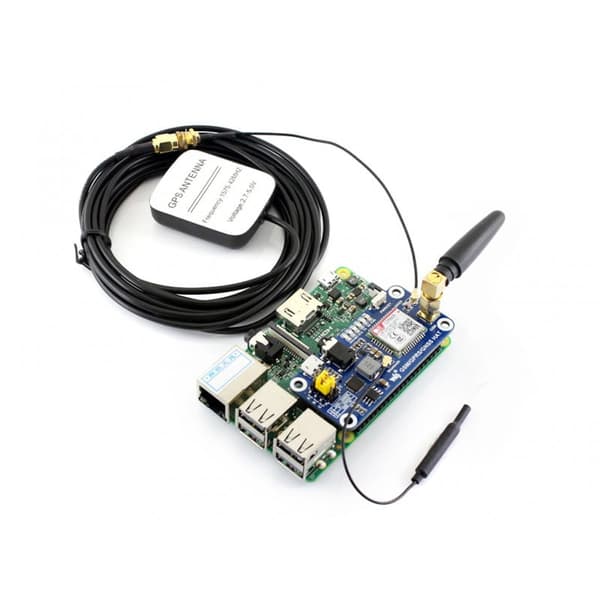

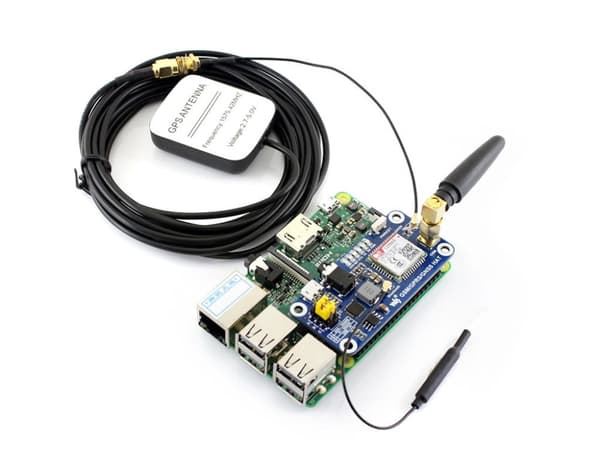

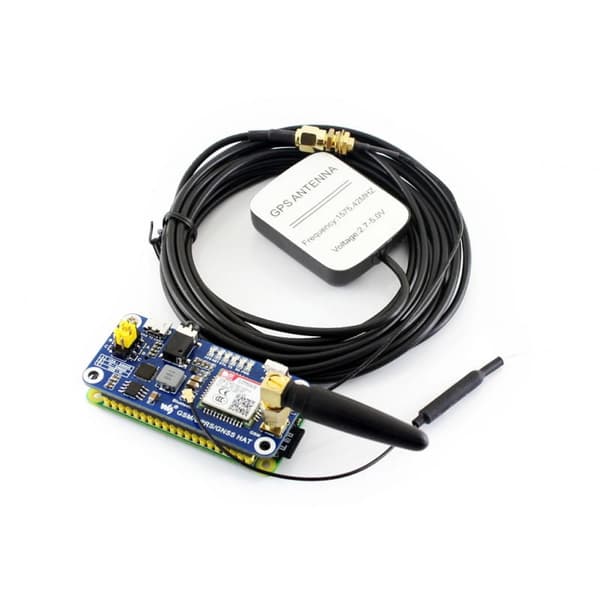

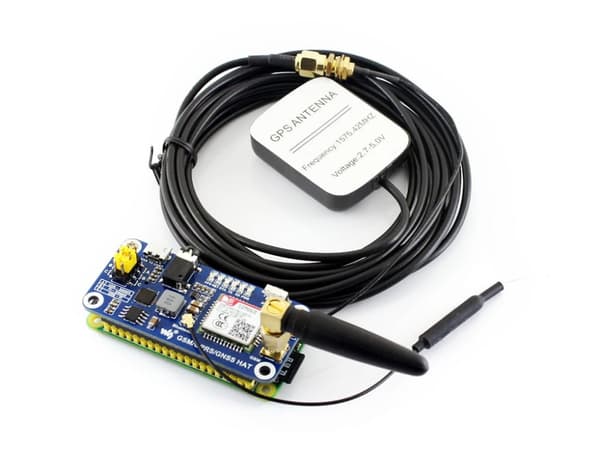

Når du køber, får du:

Modul: GSM/GPRS/GNSS HAT x1

GSM-antenne x1 Ekstern GPS-antenne x1 Bluetooth-antenne x1

USB type A til micro USB-kabel x1 Monteringsringe (2 stk.) x1
