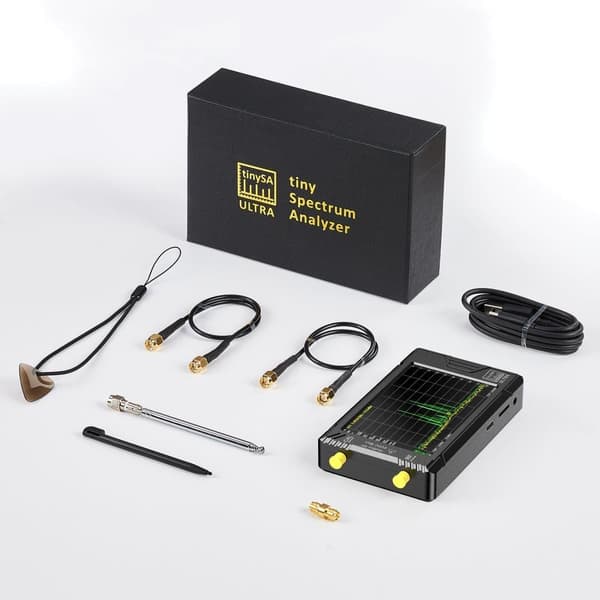

Pakken inkluderer:

1 x vært

1 x USB Type-C datakabel

2 x 30 cm ALSR100 SMA kabler

1 x SMA-SMA cylinderstik

1 x Antenne med SMA stik

1 x Nøglebånd og berøringsplektrum

1 x 32 GB MicroSD-kort (tilsluttet værten)

Specifikation:

Skærmstørrelse: 4" TFT LCD (480×320)

Maks. lav indgangsfrekvens: 800MHz, 6GHz i Ultra-tilstand

Opløsningsfiltre i 1,3,10 trin: fra 200Hz til 850kHz

Maks. udgangsfrekvens: Sinus op til 800MHz

udgangsniveau: -104dBm til -16dBm

Ultra-tilstand: Niveau kalibreret op til 5,3 GHz

Intern LNA-forstærkning: 20dB op til 4GHz

Viste point pr. scanning: maks. 450

0-350MHz scanningstid: 165ms

Korteste nul-spantid: 17ms

DANL ved 100MHz: -153dBm/Hz (LNA Off) / -169dBm/Hz (LNA On)

DANL-nedbrydende i ultra-tilstand: 10dB over 2,5 GHz, 25 dB over 5,3 GHz

Fasestøj ved 10kHz bias: -92dBc/Hz

Fasestøj ved 100kHz bias: -110dBc/Hz

Input 1dB kompressionsniveau: +0,5dBm (LNA Off) / -26,5dBm (LNA On)

IIP3 uden LNA: +18dBm (mindst 2MHz fra hinanden) / 0dBm (500Hz fra hinanden)

IIP3 med LNA: -8dBm (mindst 2MHz fra hinanden)

Frekvensstabilitet: <1ppm (-10℃ ~ +55℃)

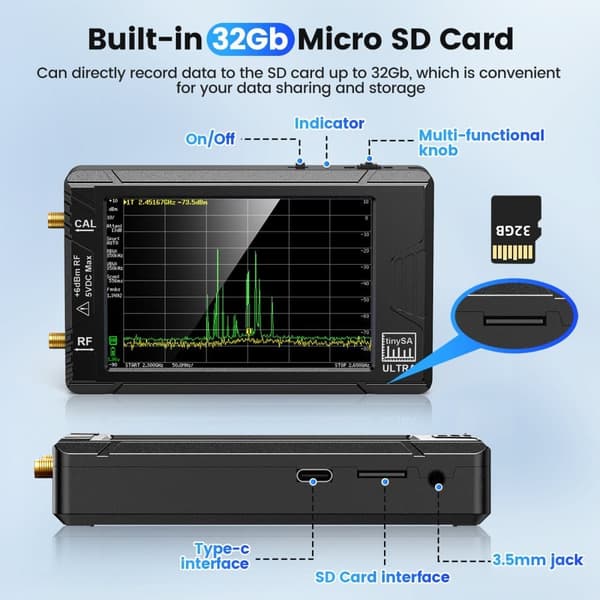

SD-kortslot: micro SD-kort

Lydudgang: 3,5 mm hovedtelefonstik

Aktivering af FW-opdateringstilstand: Tryk på jog-knappen, før du tænder

Maksimalt strømforbrug: 330mA

Maksimal ladestrøm: 1300mA

Batteri: Li-polymer 3,7V 3000mAh

RF-stik: SMA hun

Kommunikationsgrænseflade: USB-CDC(Type-C), UART-TTL(2,54 mm stik)

Udseende Størrelse: 117x72x23mm (ekskl. udragende dele)

Funktioner:

- Skærmstørrelse 4 tommer

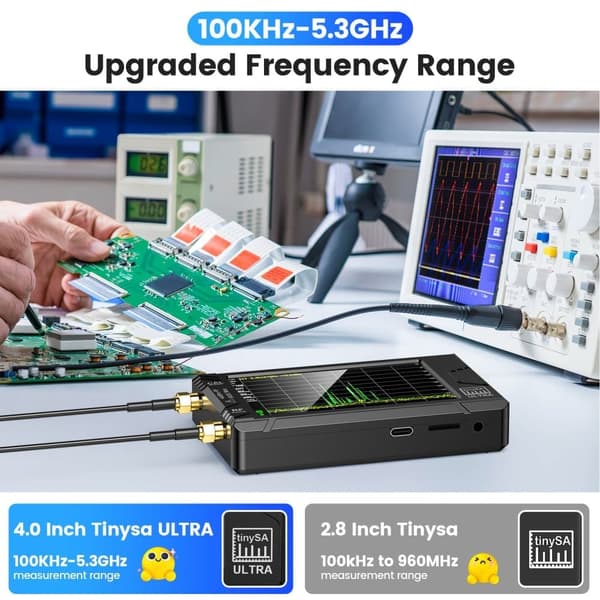

- Spectrum Analyzer til 0,1-800MHz eller, med Ultra-tilstand aktiveret, 0,1MHz-6GHz

- Signalgenerator med sinusbølgeoutput mellem 0,1-800MHz eller dobbelttoneoutput op til 4,4GHz, når den ikke bruges som Spectrum Analyzer.

- Omskiftelige opløsningsbåndpasfiltre til begge områder mellem 200Hz og 850kHz

- Indbygget 20dB valgfri LNA

- Farvedisplay, der viser 450 scanningspunkter, der dækker op til det fulde frekvensområde.

- Indgangstrinsdæmper fra 0dB til 31dB (ikke i kombination med LNA).

- En indbygget kalibreringssignalgenerator, der bruges til automatisk selvtest og (lav) inputkalibrering.

- Tilsluttet en pc via USB bliver den til en pc-styret Spectrum Analyzer eller Signal Generator

- Genopladeligt batteri, der tillader mindst 2 timers bærbar brug

- Max indgangsniveau +10dBm. Ødelæg ikke din lille SA

- På grund af de lave omkostninger og meget lille formfaktor er der visse relevante tinySA-begrænsninger og tinySA Ultra-begrænsninger
