Modul med

nRF51822

system, der bruges til kommunikation ved hjælp af Bluetooth 4.0 BLE.

Version af brugte N51822 QFACA1 v3.1-systemer

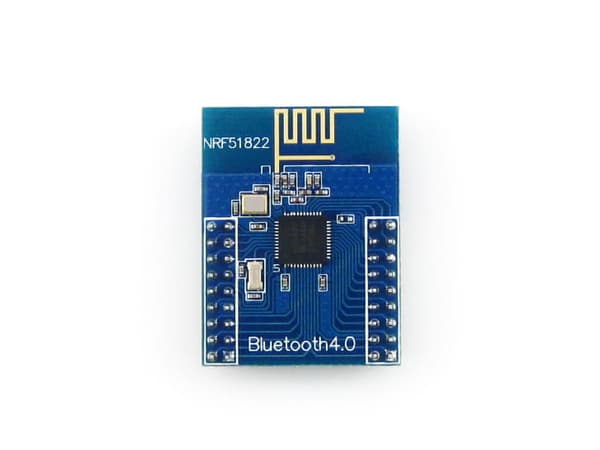

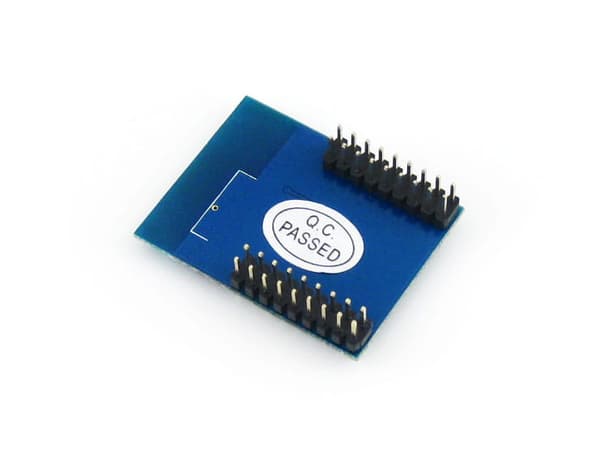

Oversigt Core51822 er et trådløst modul baseret på nRF51822 - Multiprotocol Bluetooth® 4.0 lavenergi / 2,4 GHz RF SoC designet til ULP (ultra lavt strømforbrug) trådløse applikationer.

• Tekniske data
Indbygget system: nRF51822
• Kommunikationsafstand (ekstern åbning @ 1M datahastighed): 30m Frekvensområde: 2,4 GHz Driftsspænding: 2,0 V ~ 3,6 V.
Driftstemperatur: -40 ℃ ~ 85 ℃
• Mål (PCB): 24,5 mm x 32,26 mm
Udvidelses-pinheader: alle indgange/udgange undtagen P0.26 og P0.27
• Pinheader-afstand: 2,00 mm Afstand mellem pinheadere i venstre og højre side: 18,00 mm
Antenne: indbygget antenne
• nRF51822-funktioner
• 2,4 GHz multiprotokol RF-transceiver
ARM® Cortex™-M0 32-bit processor
• 128-bit AES HW-kryptering
256kB flash & 16kB RAM
• Programmerbar perifer forbindelse (PPI)
Digitale grænseflader: SPI, I2C, UART
• 10 bit ADC
Programmerbar udgangseffekt: -20 til +4 dBm
• Uafhængig applikationsudvikling og protokolstak
Fuldt kompatibel med NRF24L-serien
• Pinout kompatibel med NRF51xxx-serien
Global separat strømstyring
• Driftsspænding: 1,8 V ~ 3,6 V
• Applikationer
Bærbare enheder

Smart Bluetooth-applikation Mobiltelefontilbehør RFID-tags

Smart home-enheder Branchestyring Dataindsamlingssystem

Pakken indeholder

• Core51822 x 1
1

Udviklingsressourcer:

NRF51822-Eval-Kit.zip

Wiki:

Core51822
