Pakken inkluderer:

1 x FNIRSI-1013D Oscilloskop

2 x matchende 100MHz sonde (1X og 10X)

1 x 5V/2A oplader (Inkluderer USB-datalinje)

1 x brugermanual (engelsk)

Beskrivelse:

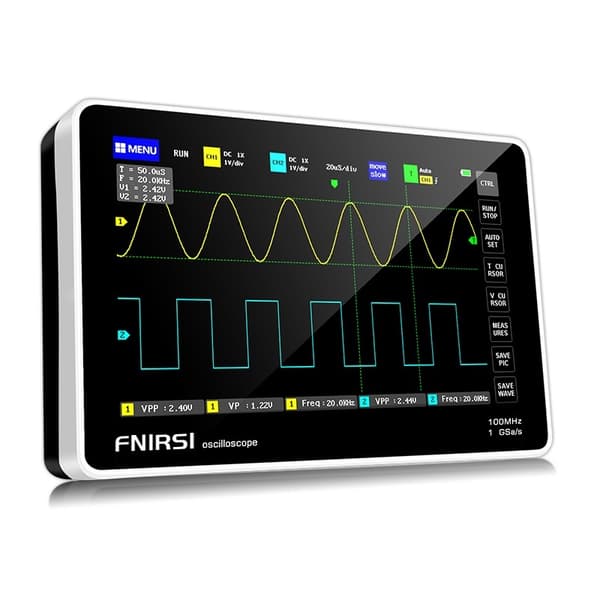

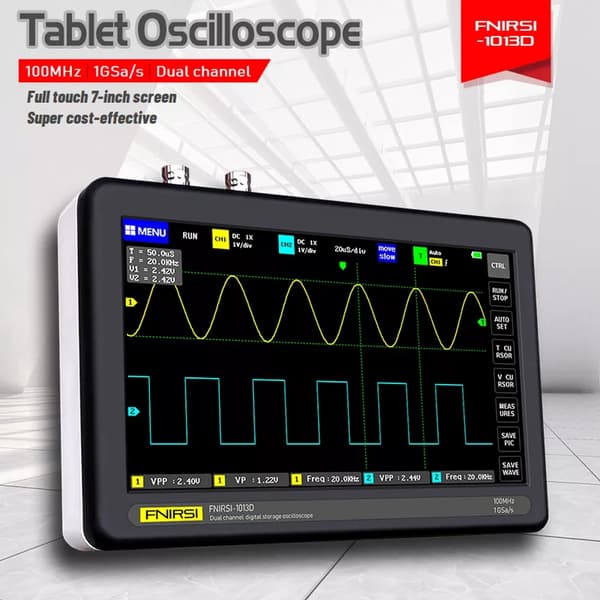

FNIRSI-1013D er et fuldt udstyret, yderst praktisk, omkostningseffektivt to-kanals fladskærms-oscilloskop lanceret af FNIRSI til vedligeholdelses- og R&D-industrien; dette oscilloskop har en samplingshastighed i realtid på 1GSa/s og en analog båndbredde på 100MHz*2. Med komplet triggerfunktion (enkelt / normal / automatisk) kan den frit bruges til periodiske analoge signaler eller ikke-periodiske digitale signaler; det indbyggede højspændingsbeskyttelsesmodul kan tåle en kontinuerlig spænding på op til 400V.

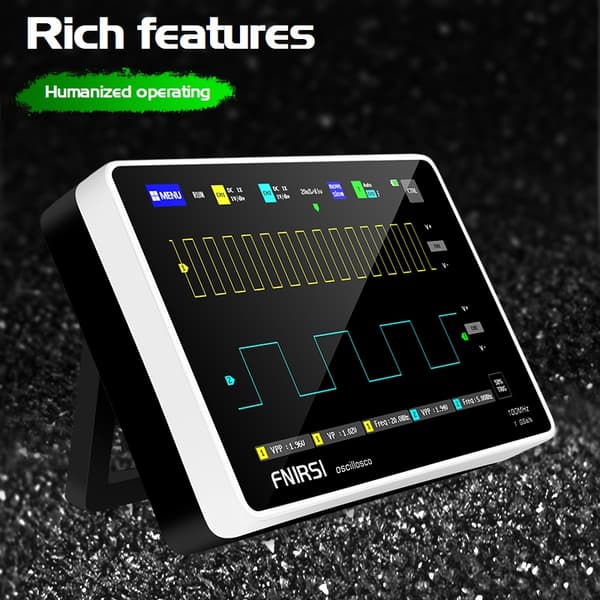

Funktioner:

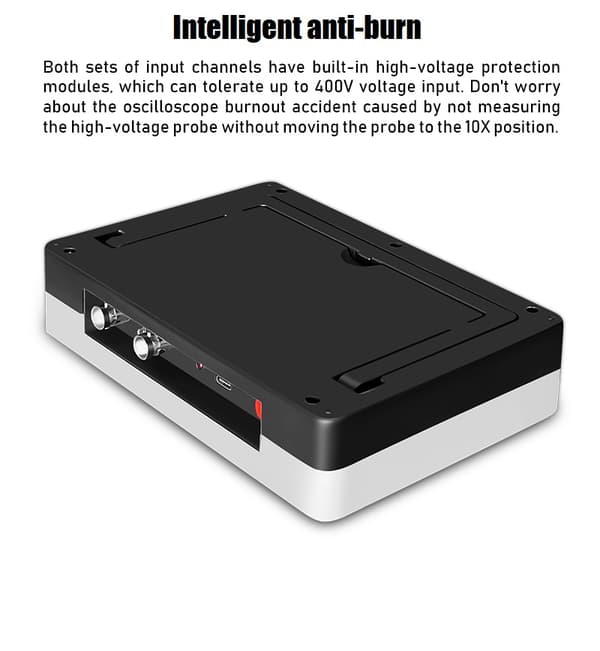

1: Intelligent anti-brænding, 1X Kan modstå op til 400V modstå spænding

2: 100MHz analog båndbredde @ 1GSa/s samplinghastighed (1X = 5MHz，10X = 100MHz）

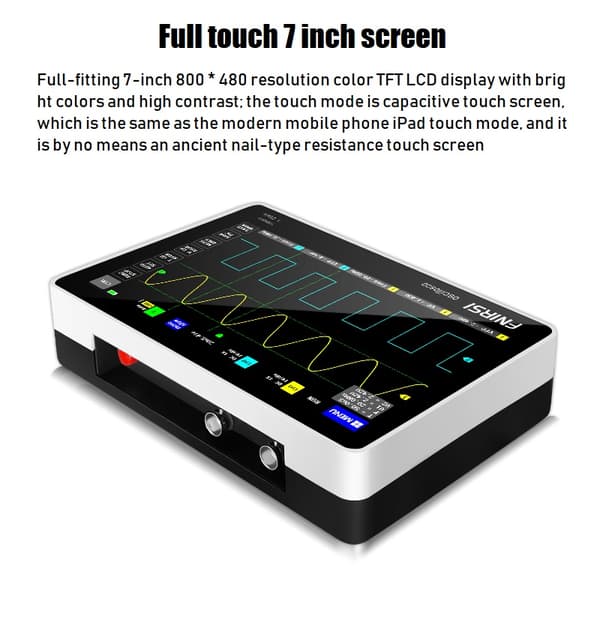

3: Fuldt pasform 7 tommer 800 * 480 opløsning farve TFT LCD-skærm med lyse farver og høj kontrast

4: Kapacitiv berøringsskærm, det samme som berøringstilstanden i moderne mobil, er ikke en modstandsdygtig berøringsskærm med gammel sømdrift

5: Højt målespændingsområde, 1X kan måle 0 ~ 40 V, 10X kan måle 0 ~ 400V, 100X kan måle 0 ~ 4000V

6：Op til 12 parametre måling:VPP，VP，Vmax，Vmin，Vavg，Vrms，Hyppig，Duty+，Duty-，Tid+，Tid-，Periode

7: Markørmålingsfunktion, det er praktisk at manuelt måle perioden og frekvensen og spændingen

8: Komplet udløsningsfunktion (enkelt, normal, automatisk)

9：Bølgeformvisningen (suspenderingsfunktion) er til enhver tid frosset

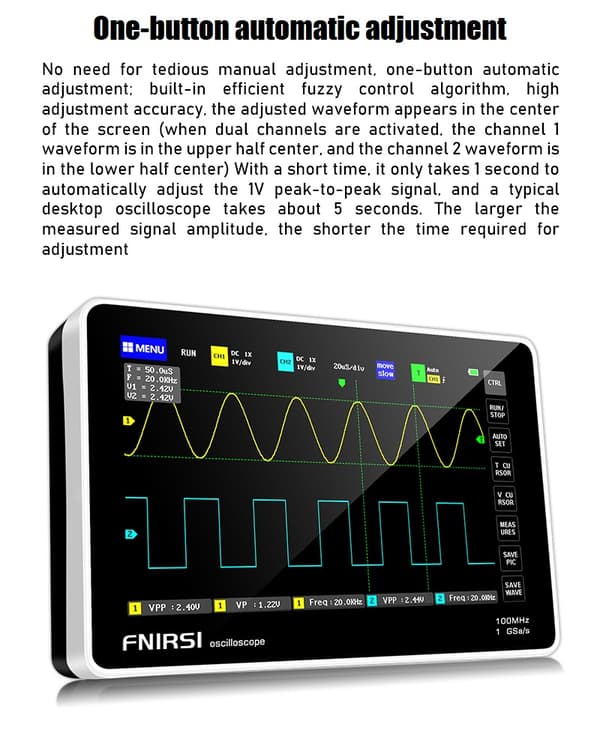

10: Udstyret med højeffektiv en-knap AUTO

11: Opbevaring af bølgeform med én knap og skærmbillede

12: Indbygget 1 GB lagerplads, kan gemme op til 1000 skærmbilleder + 1000 sæt bølgeformsdata

13: Kraftfuld bølgeformsbilledhåndtering understøtter thumbnail-browsing, visning, detaljeret visning, sidevending, sletning og bølgeformszoom ind, zoom ud, flytning osv.

14: Udstyret med et USB-interface, som kan tilsluttes en computer for at dele dets skærmbilleder med computeren, hvilket er praktisk til sekundær analyse

15: Lissajous-tals grafiske visningsfunktion kan bruges til at bestemme amplituden, frekvensen og fasekontrasten for to grupper af signaler

16：FFT-displayfunktion, kan analysere signalets spektrale karakteristika

17: Indbygget 6000mAh genopladeligt lithiumbatteri，Fuldt opladet til 4 timers kontinuerlig brug ved den højeste skærmlysstyrke

18: Hukommelseskomprimeringsteknologi, bølgeformsopdateringsskærmen flimrer ikke

19: Justering af skærmens lysstyrke

20: Justering af lysstyrke i baggrundsgitteret

21: let at bære

Specifikation:

Analog båndbredde: 100MHz * 2

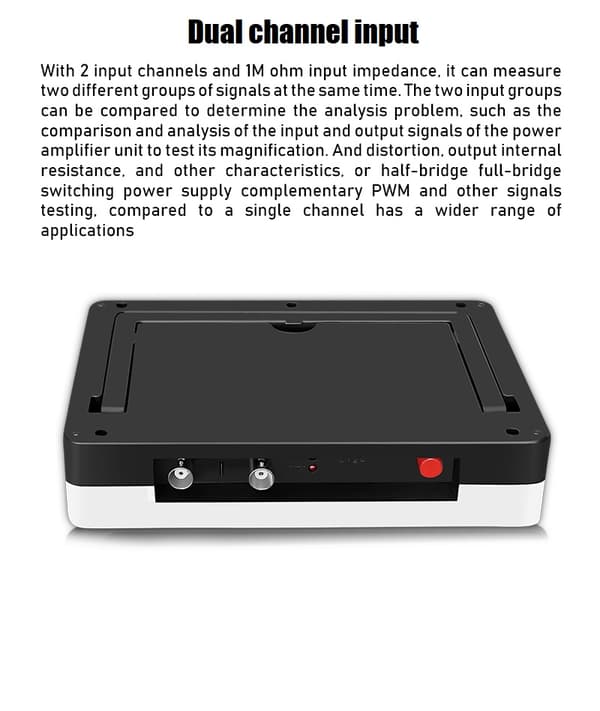

Antal kanaler: 2 kanaler

Maksimal samplingshastighed i realtid: 1GSa/s

Lodret følsomhed: 50 mV/div ~ 500 V/div

Vandret tidsbaseområde: 50S/div ~ 10nS/div

Maksimal testspænding: 40 V (1X sonde), 400 V (10X sonde)

Lagerdybde: 240Kbit

Indgangsmodstand: 1M

ADC-præcision: 8bit

Koblingstilstand: AC/DC

Triggertilstand: Enkelt, Normal, Auto

Udløserkant: Stigende kant/Faldkant

Ekstern triggerspænding 0 – 40 V

Skærm: 7 tommer - 800*480

Betjening: Kapacitiv berøringsskærm + gestus

Udvidelsesporte: USB-billedeksport

Strømforsyning: 6000 mAh lithium batteri

Størrelse: 184mm x 124mm x 50mm

Samlet vægt: 650g
