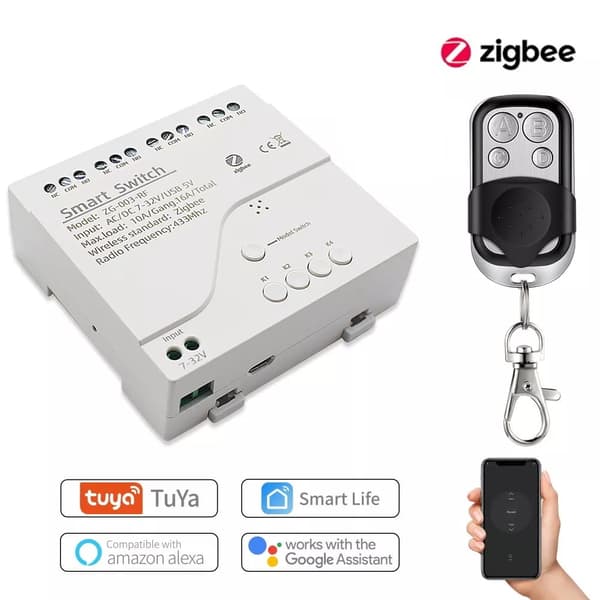

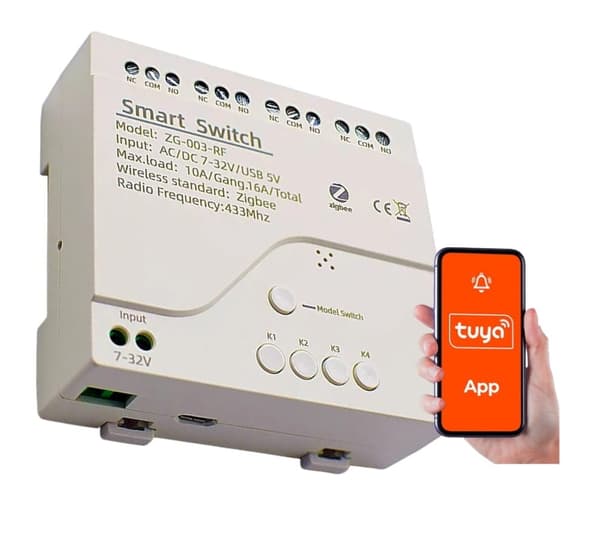

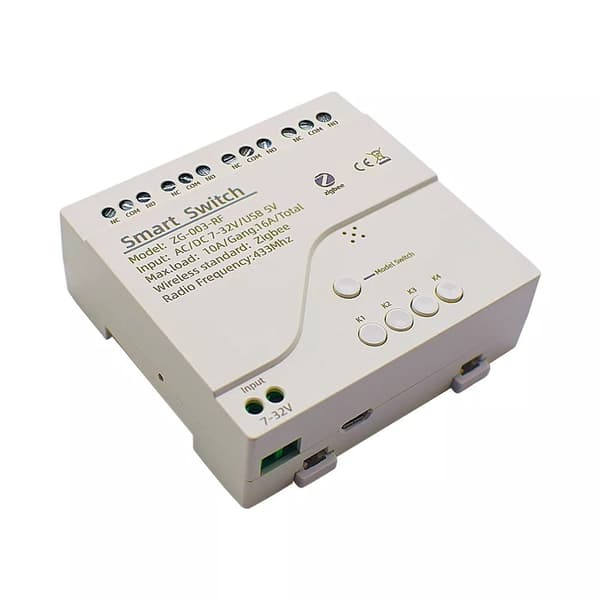

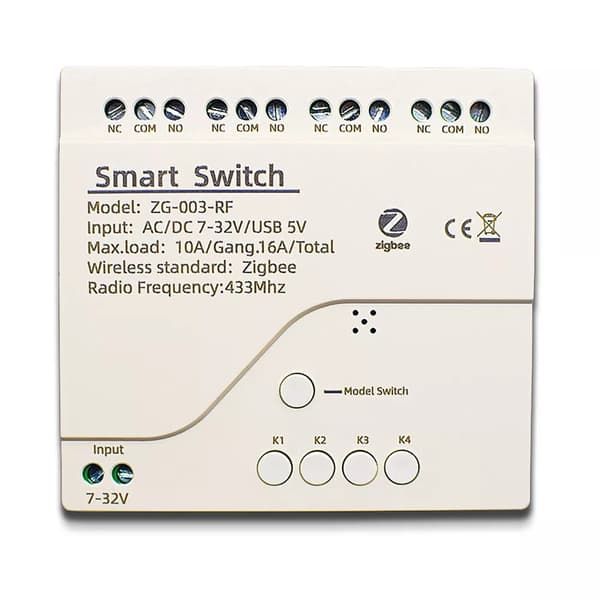

4-kanals Zigbee 3.0 + RF 433MHz controller med spændingsfri udgange, kompatibel med Tuya og Smart Life-software, og med alle dens funktioner.

Hovedformålet med modulet er at tilføje intelligens til enheder, du allerede har. Små dimensioner og et forsyningsspændingsområde på 5 til 32V AC/DC letter installation i målenheder som garageporte, portcontrollere, motorcontrollere, varmeovne og rullejalousier.

Controlleren kan fungere i en af tre tilstande:

• Normal - dvs. hvert relæ kan tændes og slukkes uafhængigt
Impuls
• - pulsstyring, relæet slukker automatisk 1 sekund efter at være tændt, den såkaldte impulsstyring bruges til at styre porte
• Sammenkobling (interlock) - denne funktion betyder, at kun ét af de fire relæer kan tændes ad gangen, aktivering af ét relæ slukker automatisk et andet, denne funktion bruges til at styre rulleporte og motorer. Aktivering af denne funktion deaktiverer automatisk pulsstyringsfunktionen.
Tilstandsvalg foretages ved hjælp af knappen
• "Tilstandsskift" placeret på enhedens printkort.
• Tekniske parametre for modulet:
• Strømforsyningsspænding: 5V DC, 7-32V AC\DC

Beskyttelse mod omvendt strømtilslutning

Kommunikation Zigbee 3.0 Styremodul: ZT3L

Styring med fast kode

fjernbetjening
• RF 433MHz
• Spændingsfri udgange
• 4 relæer med udgange: NC, NO, COM
• Modulmål: 81x76x28mm
• Modulet kræver en
gateway

Zigbee

3.0 Tuya

Modulmål:

Ved køb modtager du:
• 4-kanals Zigbee 3.0 + RF433MHz controller med spændingsfri udgange, der fungerer med Tuya, Smart Life applikationen

En 5VDC strømforsyning med en micro USB-udgang, f.eks. en telefonoplader eller en anden med spænding er nødvendig for drift. 7-32V

Sættet

inkluderer ikke
• en radiofjernbetjening. For at fungere kræver controlleren forbindelse til en ZigBee 3.0 gateway

Tilføjelse til Tuya, Smart Life applikationen

• Den applikation, som switchen fungerer med, afhænger af den anvendte ZigBee 3.0 gateway.
For Tuya-applikationen:
• WiFi-gateway




LAN-gateway

Efter tilslutning til strømforsyningen bekræfter controlleren, at den er klar til parring ved at blinke med den røde diode. På dette tidspunkt kører vi Tuya-applikationen og udfører processen med at tilføje enheden til ZigBee-gatewaymodulet.

Hvis controlleren allerede er parret, og vi ønsker at sætte den i parringstilstand, skal du holde knappen "K1" nede i ca. 10 sekunder, indtil den røde diode begynder at blinke.

Eksempler på fjernbetjeninger fra vores tilbud, der passer til den beskrevne controller:

Tilføjelse af radiofjernbetjeninger:

Hold den valgte parringsknap K1, K2, K3 eller K4 nede, indtil den blå diode blinker én gang, slip knappen, og tryk samtidig på knappen på fjernbetjeningen.

Sletning af radiofjernbetjeninger:

Hold den valgte parringsknap K1, K2, K3 eller K4 nede i ca. 10 sekunder. Sletningen af fjernbetjeningerne bekræftes af en hurtig blinken af den blå diode.

• Kompatibilitet mellem ZG-003-RF-controlleren og Sonoff ZB Bridge-P-gatewayen:

Controlleren fungerer ikke med Sonoff-gatewayen.
