Dobbeltkanals Triac-udvidelsesmodul til Raspberry Pi, integreret MCU, kommandostyring, UART / I2C-kommunikation

Fordele ved at bruge i stedet for relæer

Høj effektivitet, ingen mekanisk støj eller kontaktslitage, hurtig respons, justerbar udgangseffekt

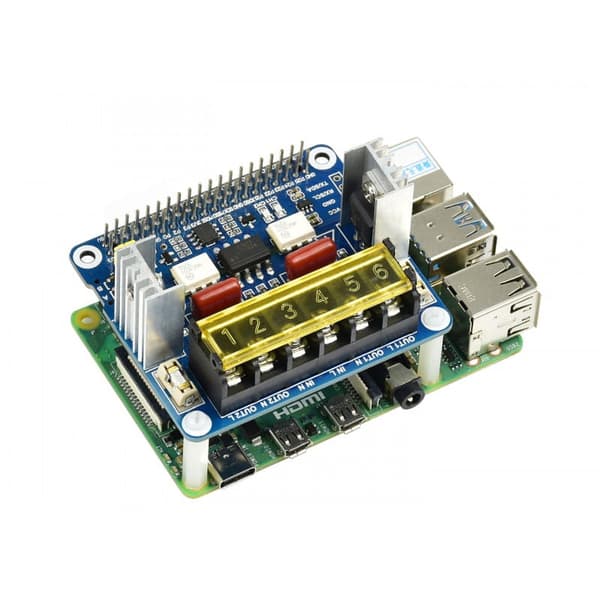

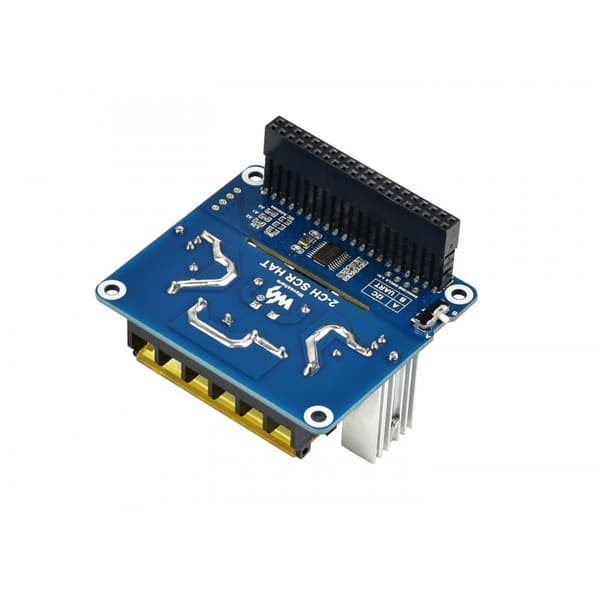

Designet specielt til Raspberry Pi-serien Standard Raspberry Pi 40PIN GPIO-stik, tilpasset til Raspberry Pi-seriens printkort

• GRUNDLÆGGENDE FUNKTIONER:
• STM32F0 MCU-controller, kræver minimale Raspberry Pi-ressourcer, UART / I2C-kommunikation RC-dæmperkredsløb, beskytter triac'en mod strømudsving Udgangseffekt op til 4400 W, udstyret med en køleplade til varmeafledning
• Isolerende optokobler, der forhindrer interferens fra højspændingskredsløb Indikator, der repræsenterer triacens driftstilstand
• Yderligere UART- og I2C-grænseflade til arbejde med andre controllere Dataoverførselshastighed: op til 921,6 kb/s for UART, op til 1024 kb/s for I2C Inkluderer eksempelprogramkilder (eksempler i C og Python)
• STM32F0 MCU Onboard
• Modul bygget baseret på STM32F030 MCU, understøtter direkte kommandostyring, nem at programmere, kræver minimale ressourcer fra Raspberry Pi
• Giver høje dataoverførselshastigheder
Op til 921,6 kb/s for UART, op til 1024 kb/s for I2C
• Høj udgangsbelastningskapacitet Udgangseffekt op til 4400 W
• Optokoblerisolering sikrer sikkerhed! Optokobler forhindrer interferens fra højspændingskredsløb

Håndtering af husholdningsapparater

Eksemplet med styring af 230VAC husholdningsapparater

Mulige anvendelser:

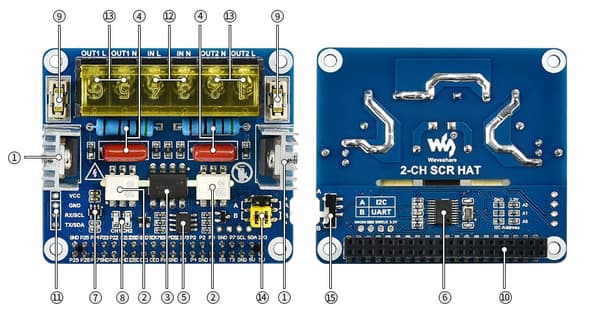

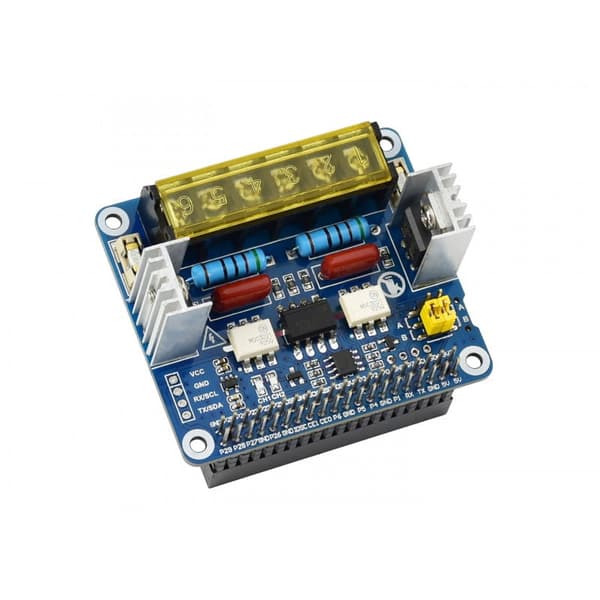

• Hvad kan vi finde på modulet?
Højtydende BTA24-600 triacs
• MOC3021S optokobler, triac-driver
LTV-824S optokobler

RC-undertrykkelseskredsløb

LM358DR OP-forstærker STM32F030F4P6 hovedcontroller Strømforsyningssystem RT9193-33PB

Triac-statusindikatorer.

20 A sikring.
Standard Raspberry Pi 40PIN GPIO-stik
MCU-styringsgrænseflade til brug med andre controllere såsom Arduino

AC-indgang

AC-udgang Raspberry Pi-databusvalgA: brug Raspberry Pi I2C-busB: brug Raspberry Pi UART-bus

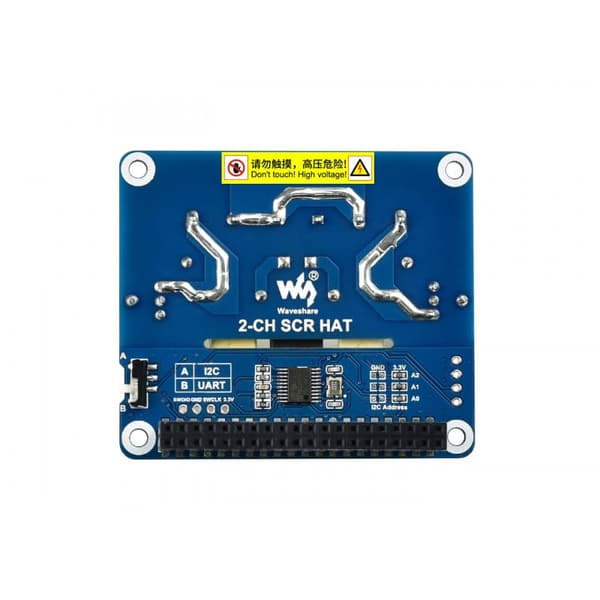

Tilstandsvalg
• A: I2C-tilstandB: UART-tilstand
• Tekniske data:

AC-SPÆNDING

100 ~ 600 V.

• UART DATATRANSMISSIONSHASTIGHED
• AC-VALUTAER0 ~ 20 A.

I2C DATATRANSMISSIONSHASTIGHED

1024 kb / s

CONTROLLER

• STM32F030LOGISK NIVEAUSPÆNDING
• 3,3 V / 5 V.
• KOMMUNIKATIONSBUSI2C / UART
• DIMENSIONER65 × 56,5 (mm)
•


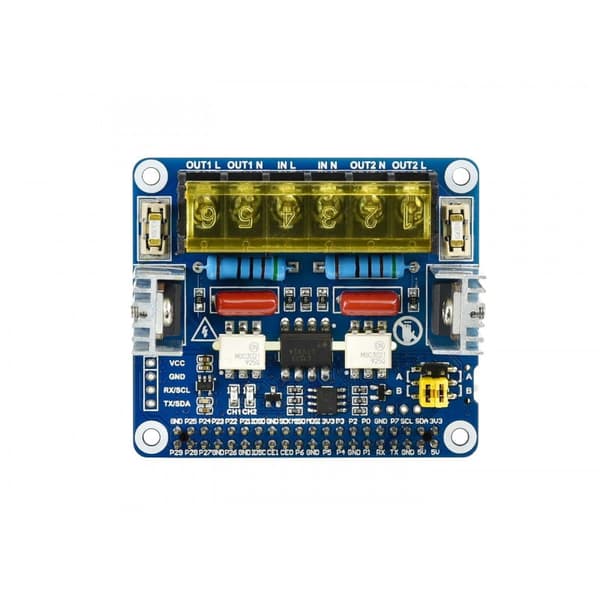

  Pin-definition

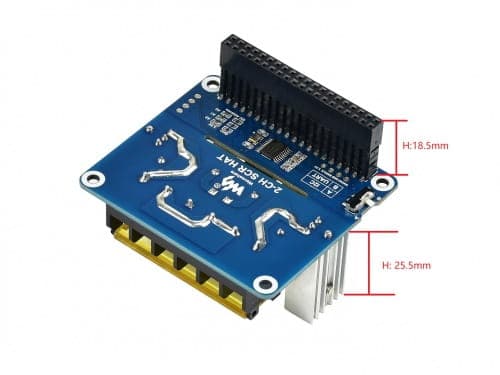

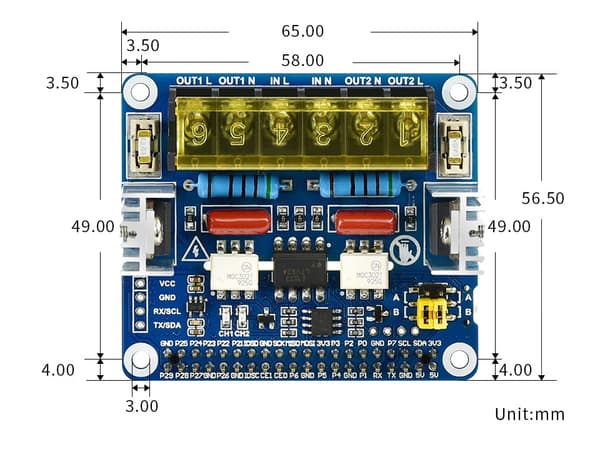

Dimensioner:

Wiki:

2-CH_TRIAC_HAT
