Høj ydeevne: Vores lineære måleskala har gennemgået strenge kvalitetskontroller. Den opfylder standarderne for præcision og stivhed. Med en bevægelseslængde på 250 mm og 1000 mm samt en opløsning på 5 μm kan den opnå fremragende ligehed og præcise målinger. Tilslutning: 9-pinds stik (Pin-26789), 2 til 0 V, 6 til A, 7 til 5 V, 8 til B, 9 til R1.

Holdbart aluminiumshus: Denne lineære måleskala til drejebænke er fremstillet af anodiseret aluminiumprofil, der modstår oxidation. Læssehovedet er trykstøbt med hård krom for at øge korrosionsmodstanden – et fornuftigt design sikrer god stivhed.

Dobbelt tætning & signalkabel: Denne højt præcise lineære måleskala leveres med et 3 m langt signalkabel. Signalkablet er beskyttet af flerlags skærmet ståltråd og en blød metalomslag, hvilket giver fremragende vandtætte og anti-interferens egenskaber.

Stabil glidestykke: Glidestykkerne på denne lineære måleskala er udstyret med et pålideligt fem-lagersystem, der giver fremragende gentagelig positionering, hvilket gør måleresultaterne mere stabile. Med et ekstra T-spor (ikke inkluderet) kan den bageste spor bruges til installation, når kontaktfladen er for kort eller ekstra støtte er nødvendig ved brug af en lang lineær måleskala.

Praktisk og nem installation: Denne lineære måleskala til drejebænke har spalteblokke til nem og justerbar installation. Derudover gør flere monteringshuller det lettere at positionere beslag og ekstra monteringsmateriale, hvilket giver en bred vifte af anvendelser.

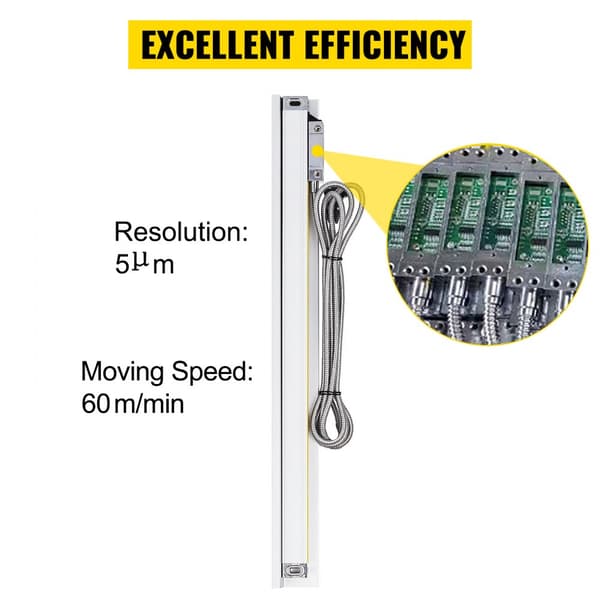

Fremragende effektivitet: Den lineære måleskala bruger en intelligent chip med en bevægelseshastighed på 60 m/min og 5 μm opløsning for en højere arbejdsydelse. Tilslutning: 9-pols stik (Pin-26789), 2 til 0 V, 6 til A, 7 til 5 V, 8 til B, 9 til R1.

Robust aluminiumlegering: Måleskalaens krop er lavet af et vibrationsdæmpende aluminiumprofil, der er modstandsdygtigt over for deformation. Læssehovedet er lavet af en krombelagt zinklegering for høj slidstyrke og korrosionsmodstand.

3 m signalkabel: Det standard 3 meter lange signalkabel er lavet af en fuldstændig lukket bølgeslange med høj fleksibilitet og bøjefasthed. Derudover har giverbalken en dobbeltlags læbeskæring, der yder ekstra beskyttelse mod forurening.

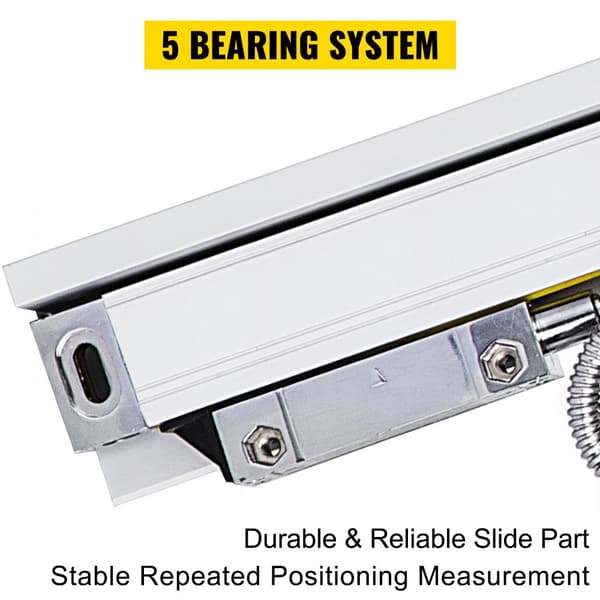

5-lagersystem: Det glidende element er udstyret med et pålideligt og holdbart 5-lagersystem for en jævn drift. Dette sikrer stabil gentagelsespositionering. En L-formet plade og en skruesæt er også inkluderet i pakken.

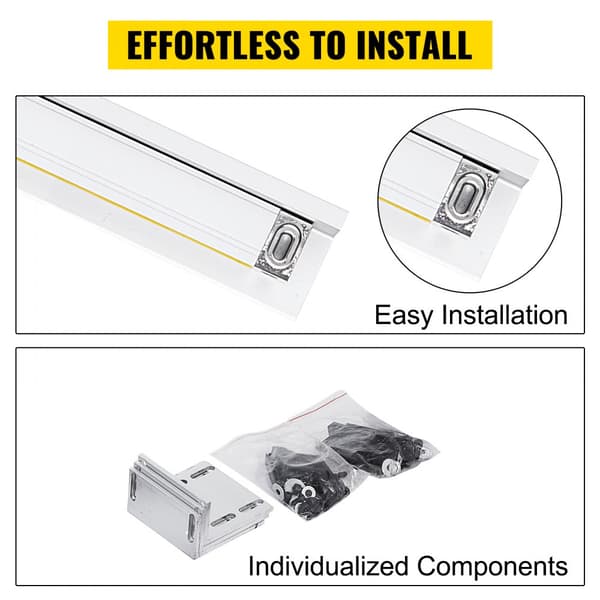

Nem installation: Den højpæcise lineære måleskala har flere monteringshuller for bekvem installation. Desuden letter individualiserede komponenter montering og vedligeholdelse. Den er fremstillet af et stift metalprofil med spalteblokke til nem og justerbar montering.

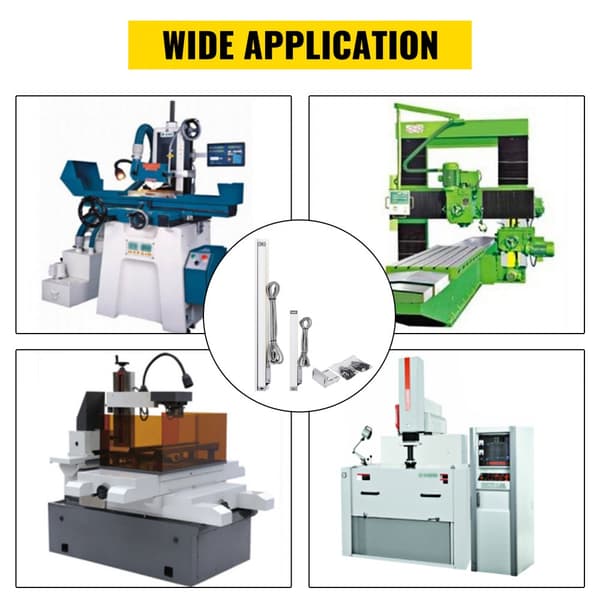

Bred anvendelse: Den lineære måleskala er velegnet til fræsemaskiner, boremaskiner, slibemaskiner, drejebænke, profilprojektorer, mikroskoper og video målemaskiner. Derudover kan den anvendes til bevægelseskontrol, positionsovervågning, koordinatmåling osv.

Specifikationer:
Spænding: 5 V DC
Strømstyrke: 50 mA
Bevægelseslængde: 250 mm & 1000 mm
Rasterafstand: 0,02 mm / 50 LP / min
Opløsning: 5 μm
Præcision: ± 0,005 mm (ved 20 grader C)
Respons hastighed: 60 m/min
Kabellængde: 3 m

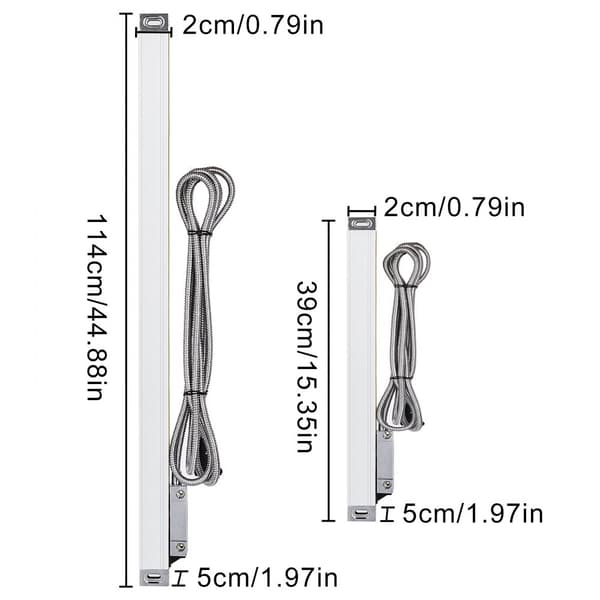

250 mm lineær skala dimensioner (L x B x H): 39 cm x 2 cm x 5 cm
1000 mm lineær skala dimensioner (L x B x H): 114 cm x 2 cm x 5 cm

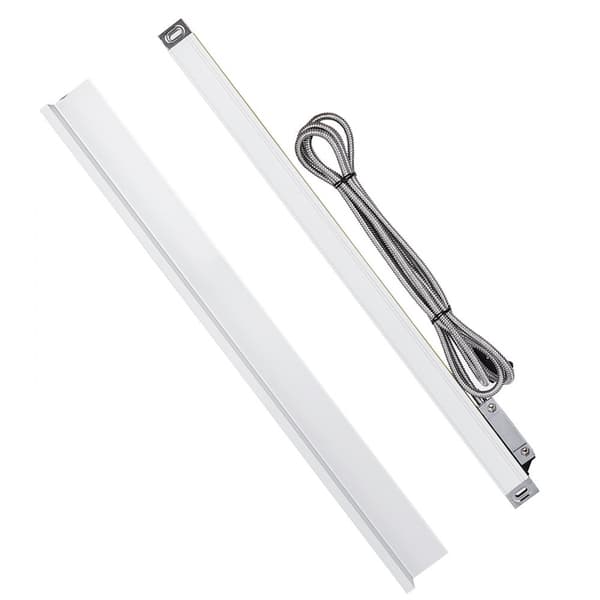

1 x 250 mm lineær skala
1 x 1000 mm lineær skala
1 x sæt tilbehør:
